MYS-6ULX系列单板机

物联网/工业4.0的最佳开发平台

基于NXP公司i.MX6UL/i.MX6ULL系列处理器;

ARM Cortex-A7,主频528MHz;

集成了以太网、WIFI、LCD接口、USB OTG、USB Host、TF Card、用户按键、用户LED、IO扩展接口等

支持LINUX 、debian、yocto、Qt系统;

应用:物联网应用、工业控制、通信、智慧城市、智能安防、智能家居等行业。

NXP i.MX6UL/i.MX6ULL系列处理器应用场景

经济高性价比得NXP i.MX6UL/i.MX6ULL系列处理器,可广泛应用工业应用、通信、物联网、智慧城市、智能安防、智能家居等行业。

最新高效能NXP i.MX6UL/i.MX6ULL系列处理器

高性能、超高效、低成本,搭载ARM Cortex-A7内核,主频高达900MHz。

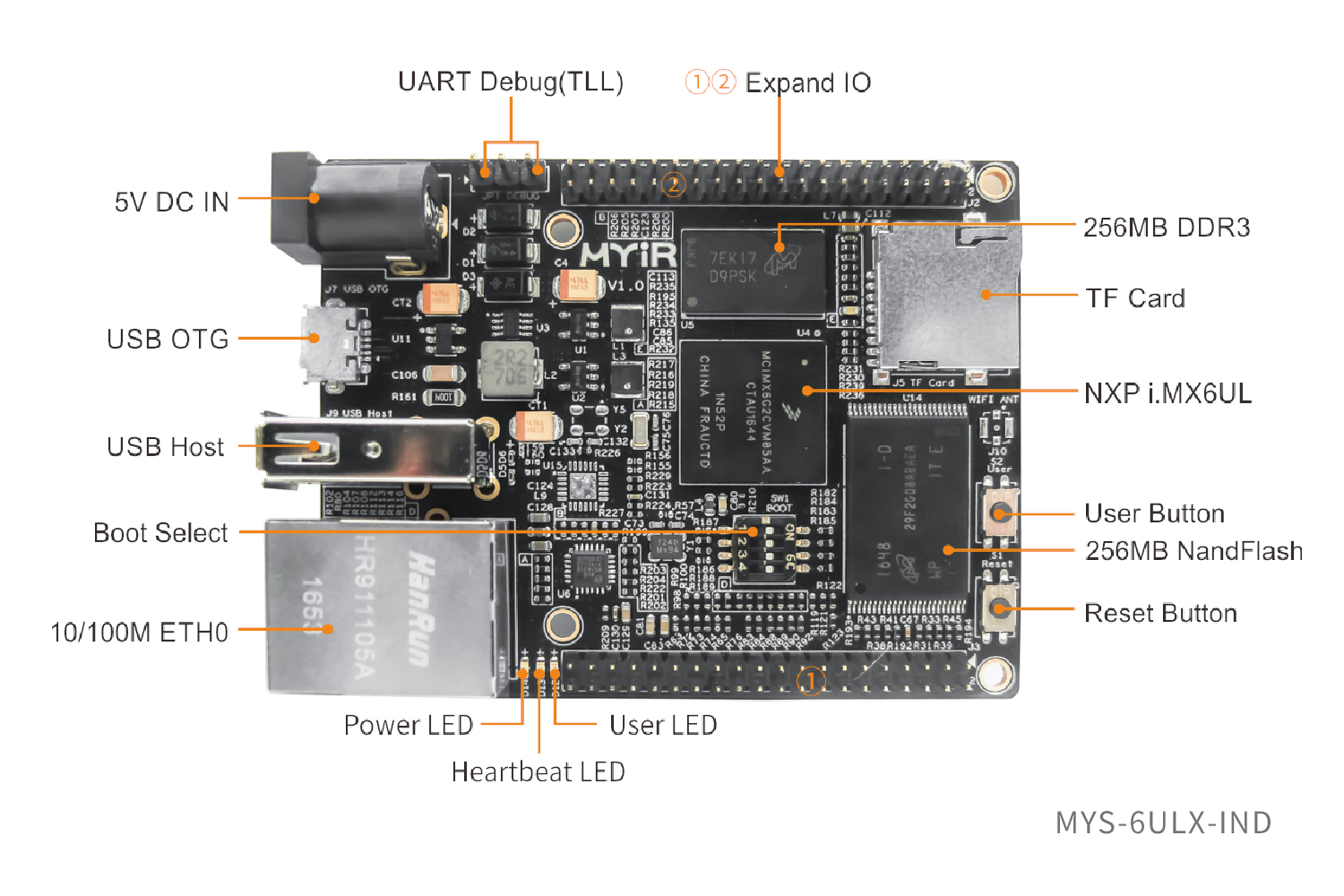

MYS-6ULX单板资源图

MYS-6ULX单板基于NXP i.MX6UL/i.MX6ULL处理器,Cortex-A7内核为核心的嵌入式单板机。其中MYS-6ULX-IND专为工业应用/通信设计,MYS-6ULX-IOT专为物联网应用设计 。

选料、设计、测试认证全方位保证

经过一系列的软硬件测试,保障产品性能稳定关键信号质量测试、高低温测试、软件压力测试,24小时无故障运行,适应严苛工业环境。

接口齐全 性能强大

配备了256MB高速DDR3、256M NAND Flash,集成了以太网、WIFI、LCD接口、USB OTG、USB Host、TF Card、用户按键、用户LED、IO扩展接口等功能。

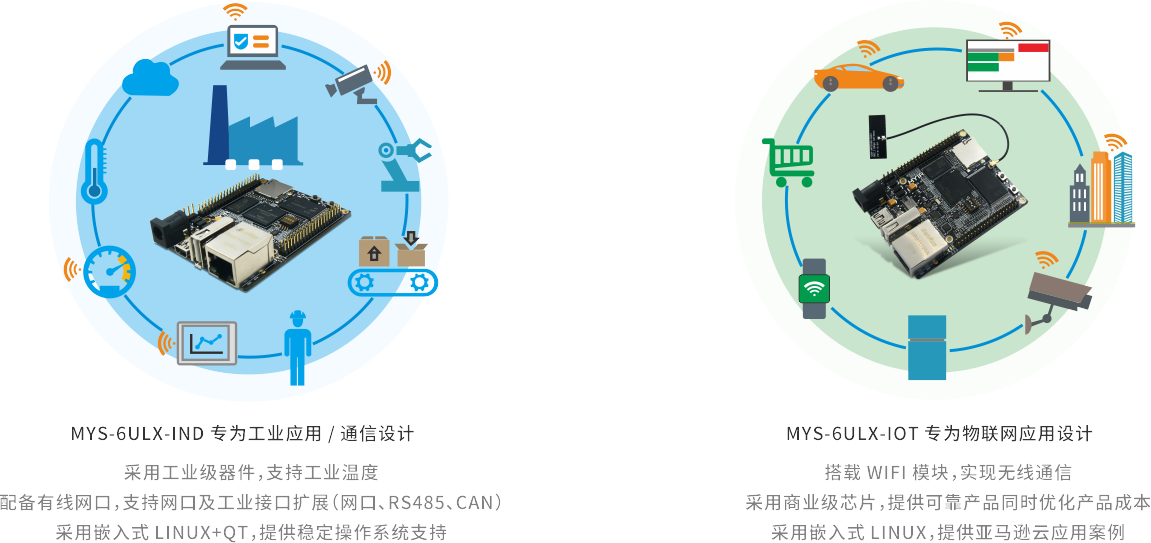

不同应用场景设计,缩短产品开发时间

2款不同单板,分别搭载不同得资源,供客户定项选择,其中MYS-6ULX-IND专为工业应用/通信设计,MYS-6ULX-IOT专为物联网应用设计。

一套完整得嵌入式系统

MYS-6ULX基于NXP公司i.MX6UL/i.MX6ULL系列处理器(ARM Cortex-A7,528MHz),采用紧凑且稳定可靠的硬件设计并配套丰富的软件及文档资源,为物联网应用及工业控制及通信应用提供了性能可靠、成本领先的嵌入式单板机解决方案。

四大优势,提高产品竞争力

i.MX6UL芯片超长生命周期,提供长时间供货(8-10年),MYS-6ULX-IND采用工业物料,物料生命周期有保证,物料的EOL管理,保证板卡可持续供应

规格参数

根据CPU型号、工作温度等参数的不同,MYS-6ULX系列单板机,请从以下列表中选择最适合您的型号。针对批量要求,米尔提供定制服务,可以选配核心板参数。
项目参数
工作温度0~+70℃
环境温度-50~100℃
环境湿度20%~90%,非冷凝
机械尺寸70mm x 55mm,厚1.6mm
PCB规格            8层,沉金工艺生产,独立的接地信号层,无铅
电源供电5V/1A
系统功耗单板:约5V/0.25A
单板+4.3寸屏:约5V/0.4A
单板+7寸屏:约5V/0.8A


类别名称备注提供方式
启动引导程序u-boot一级引导程序Open Source
Linux 内核Linux 4.1.15
Open Source
Linux 驱动USB驱动支持HOST和OTG功能Open Source
Ethernet
Open Source
MMC/SD
Open Source
NandFlash
Open Source
UART
Open Source
LCD Controller支持米尔的4.3/7寸液晶屏Open Source
RTC
Open Source
Touch Panel支持四线电阻和电容Open Source
Button
Open Source
LED
Open Source
文件系统Yocto文件系统,包含QT5.0
Binary
Debian系统
Binary
编译工具链Linaro GCC 4.9 hf
Binary


项目参数配置

CPU

标配 MCIMX6G2CVM05AA

可选

DDR3

标配256MB,容量可选,最高可达2GB

可选

NAND Flash

标配256MB,容量可选,512MB/1GB。

可选

EMMC

容量可选

可选

Ethernet Connector

10/100M以太网

标配

TF Card Slot

TF Card x1

标配

LED

Power x1,User x2

标配

按键

Reset x1,User x1

标配

LCD Connector

24 bit RGB LCD & 触摸屏

标配

Debug Connector

TTL 电平UART 调试串口

标配

Power Connector

5.0V电源输入

标配

USB Connector

USB OTG x1,USB Host x1

标配

Expand IO Connector

GPIO x46

标配

项目参数

网口

1路百兆网

GPIO

多达46路GPIO

串口

可扩展8路串口

I2C

可扩展4路I2C总线

CAN

可扩展2路CAN总线

SPI

可扩展4路SPI

ADC

8路ADC

PWM

4路PWM

I2S

2路I2S

Camera

一路8bit摄像头接口

JTAG

JTAG调试口

项目参数

工作温度

-40~+85℃

环境温度

-50~100℃

环境湿度

20%~90%,非冷凝

机械尺寸

70mm x 55mm,厚1.6mm

PCB规格

8层,沉金工艺生产,独立的接地信号层,无铅

电源供电

5V/1A

系统功耗

单板:约5V/0.25A
单板+4.3寸屏:约5V/0.4A

功能参数配置
CPU标配MCIMX6Y2DVM05AA,可选MCIMX6Y1DVM05AA,MCIMX6Y1CVM05AA,MCIMX6Y0DVM05AA,MCIMX6Y0CVM05AA可选
DDR3标配256M,容量可选,最高可达2GB可选
NAND Flash标配256M,容量可选,512M/1G。可选
EMMC容量可选可选
Ethernet Connector10/100M以太网标配
WIFI2.4G,USB WIFI标配
TF Card SlotTF Card x1标配
LEDPower x1,User x2标配
按键Reset x1,User x1标配
LCD Connector24 bit RGB LCD   & 触摸屏标配
Debug ConnectorTTL 电平UART 调试串口标配
Power Connector5.0V电源输入标配
USB ConnectorUSB OTG x1,USB Host x1标配
Expand IO ConnectorGPIO x46标配



右滑表格查看更多内容

产品选型

配置型号芯片配置内存存储器工作温度
配置1-256工业级YMYS-6ULY2-256N256D-50-I-INDMCIMX6Y2CVM05AA256M DDR256M Nand Flash工业级-40~85℃
配置2-256工业级GMYS-6ULG2-256N256D-50-I-IND
(出货型号:MYS-6ULX-IND)
MCIMX6G2CVM05AB256M DDR256M Nand Flash工业级-40~85℃
IOT商业级

MYS-6ULY2-4E256D-50-C-IOT

MCIMX6Y2DVM05AA

256M DDR4GB eMMC

商业级0~+70℃

右滑表格查看更多内容

选配模块

功能类型模块型号链接

LCD模块

MY-TFT043RV2

点击购买

扩展底板

MYB-6ULX

点击购买
右滑表格查看更多内容

资料下载

资料名称 类型 大小 下载/查看
米尔产品手册 pdf 21.5 MB download
MYS-6ULX Linux开发手册 pdf 4.16 MB download
MYS-6ulx-iot产品数据手册 pdf 1.69 MB download
MYB-6ULX产品数据手册 pdf 1.37 MB download
