AI落地好场景，用米尔RK3576做无人视力测试仪

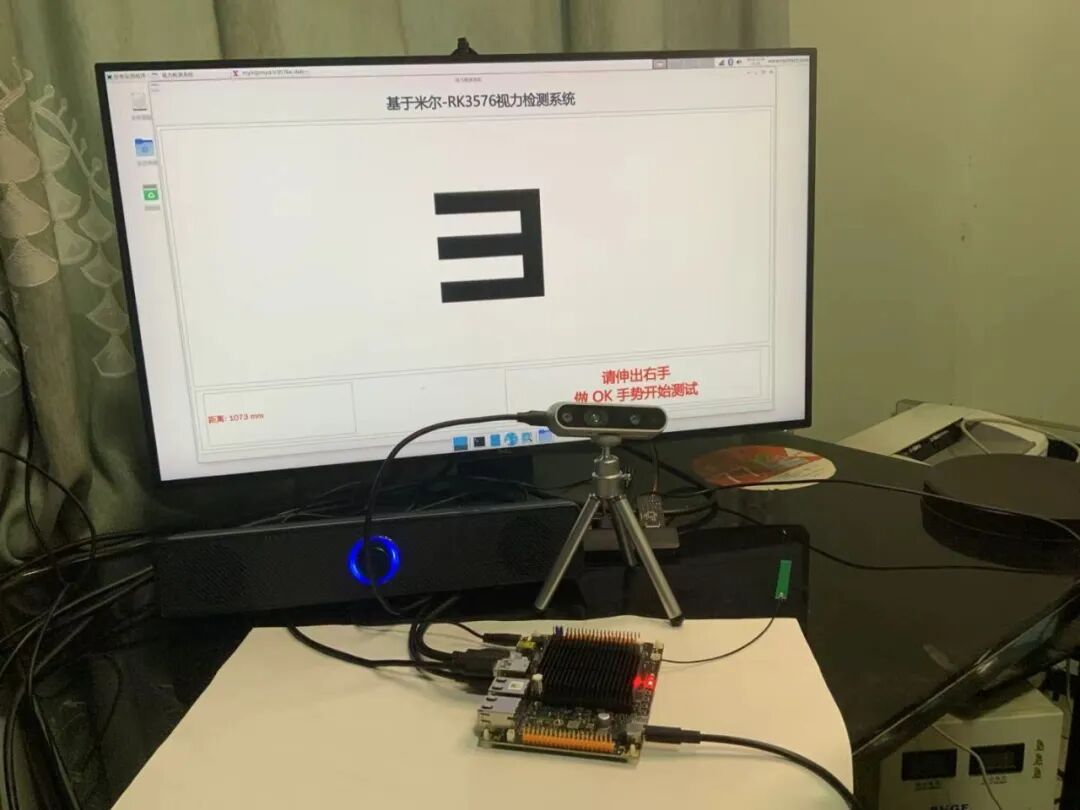

随着人工智能技术的快速发展，视觉检测技术在医疗健康领域的应用越来越广泛。传统的视力检测需要专业医护人员操作，检测效率较低，且难以实现自动化。本项目基于米尔RK3576开发板，设计并实现了一套智能视力检测系统，旨在提供一种便捷、高效的视力检测方案。RK3576是一款高性能ARM架构的开发板，搭载瑞芯微处理器，具备强大的AI推理能力，适合运行手势识别、图像处理等AI任务。

• 实现自动视力检测：用户通过简单的手势即可完成左右眼的视力检测
• AI手势识别：利用MediaPipe实现精准的OK手势检测，作为启动测试的交互方式
• 智能化流程控制：自动识别E字方向、判断测试结果、自动切换测试眼别
• 语音交互：集成语音播报功能，提供清晰的测试指引和结果反馈

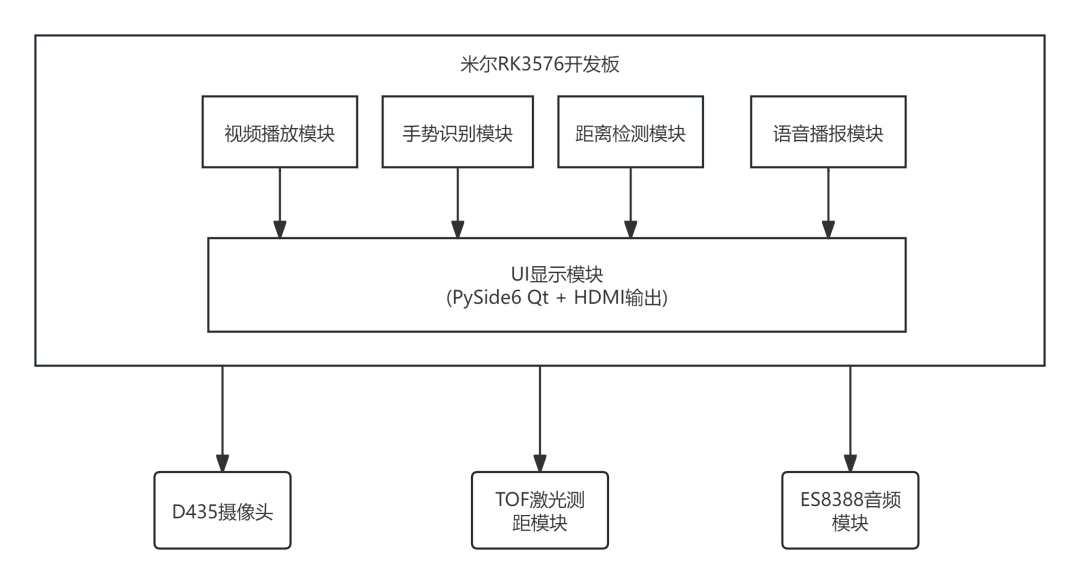

• RK3576开发板: 核心控制器，运行所有业务逻辑
• 视频播放模块: 使用GStreamer进行硬件解码播放引导视频
• 手势识别模块: MediaPipe Hands检测OK手势作为启动信号
• 距离检测模块: 串口读取TOF传感器数据，检测用户距离
• 语音播报模块: ES8388音频编解码，播报欢迎词和检测结果
• UI显示模块: PySide6 Qt开发，HDMI输出到显示屏

• 摄像头采集图像 → MediaPipe手势识别 → 判断OK手势
• TOF传感器检测距离 → 串口通信 → 判断距离是否合适
• 随机生成E字方向 → 显示在屏幕上
• 用户手势 → 摄像头采集 → 手势识别 → 对比判断
• 测试结果 → 语音播报 + 屏幕显示

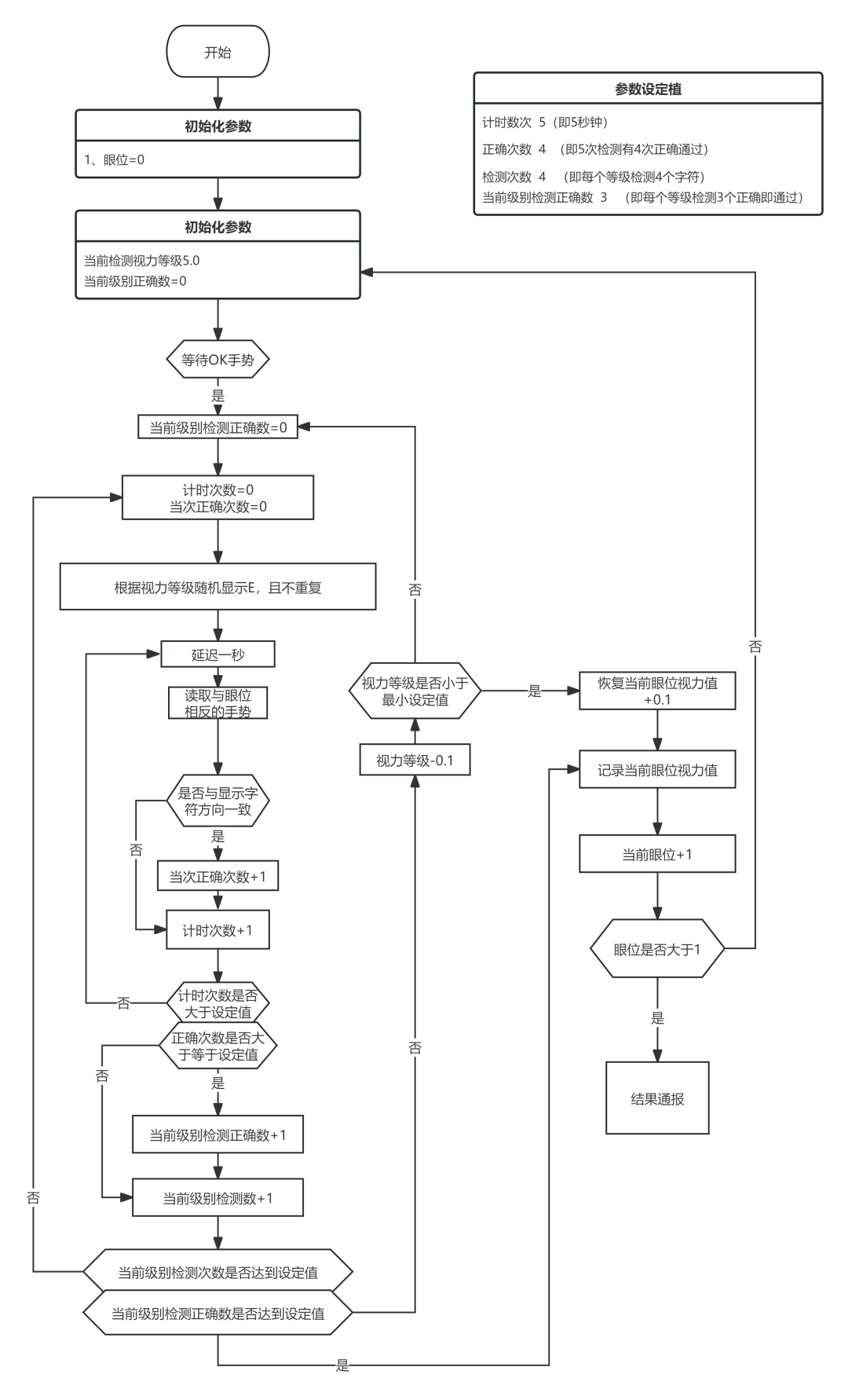

• 系统初始化 -启动摄像头、手势识别、距离传感器、音频系统
• 播放引导视频 -开机自动播放intro_guide.mp4介绍使用方法
• 等待OK手势 -视频结束后显示提示，用户做OK手势启动测试
• 右眼测试 -随机显示E字方向，用户用手势回答，3次测试后判断结果
• 左眼测试 -自动切换到左手，重复右眼测试流程
• 显示结果 -播报双侧视力结果，显示在屏幕上
• 等待重新测试 -用户可再次做OK手势重新开始测试

• 双流输出
• 同时支持RGB彩色流和深度流
• 本项目使用RGB流(640x480)进行手势识别
• 深度流可用于未来扩展（如手势分割）
• 高质量图像
• RGB分辨率：1920x1080 @ 30fps
• 采集分辨率：640x480 @ 15fps（用于手势识别）
• 内置自动白平衡、自动曝光功能
• 适用于各种光照条件
• 即插即用
• 通过USB 3.0接口连接
• 提供跨平台的librealsense SDK (pyrealsense2)
• 支持Linux、Windows等操作系统
• 稳定性强
• 工业级品质，稳定性好
• 自动曝光和对焦，适应能力强
• 在复杂环境下仍能准确识别手势
• 易于集成
• Python绑定支持，易于开发
• 帧同步机制，确保数据一致性
• 实时性好，满足手势识别需求

• 超宽测距范围
• 测距范围：2cm ~ 10m
• 覆盖从近到远的各种使用场景
• 高精度测量
• 测量精度：±1cm
• 分辨率高，可检测微小距离变化
• 快速响应
• 响应时间：<100ms
• 实时检测用户距离，适用于动态场景
• 抗干扰能力强
• 不受光照变化影响
• 不受被测物体颜色和材质影响
• 低功耗
• 功耗低，发热小
• 适合长时间运行

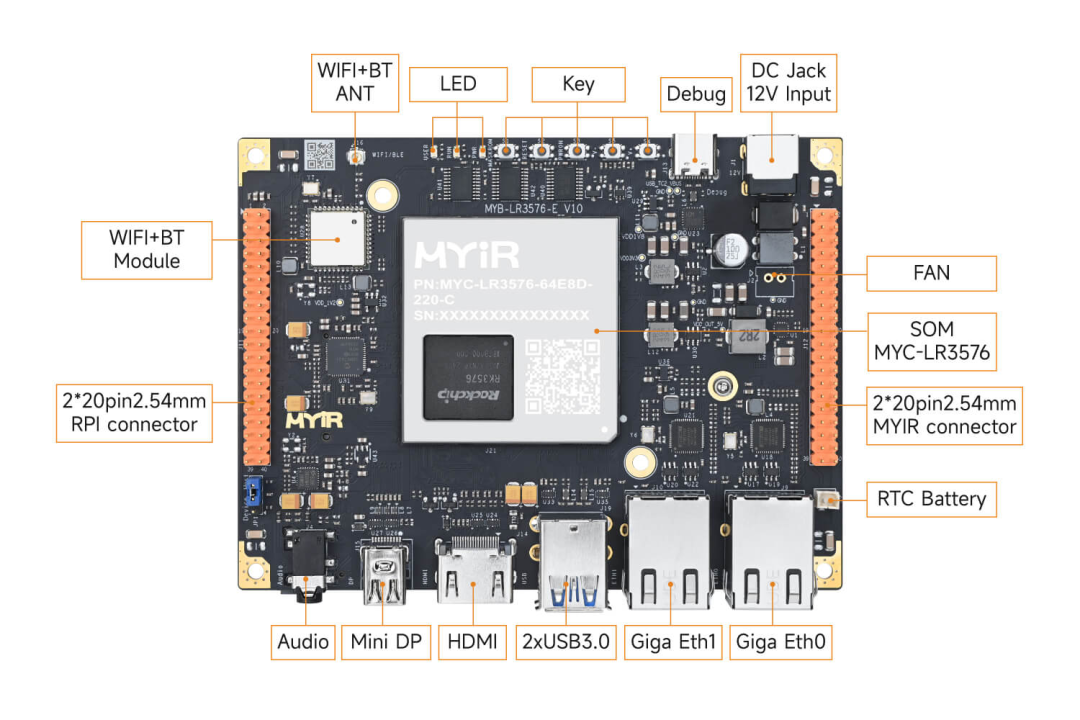

RK3576开发板
│
├── USB3.0接口 ────> Intel RealSense D435 深度摄像头
│
├── 串口(UART) ─────> TOF激光测距模块
│
├── I2S/PCM ────────> 音频编解码 (ES8388) ──> 喇叭
│
└── HDMI ──────────> 显示器 (HDMI OUT)

• 操作系统: Buildroot Linux (ARM64)
• Python版本: 3.10+
• AI框架: MediaPipe (Google)
• 视觉库: Intel RealSense SDK (librealsense)
• GUI框架: PySide6
• 多媒体: GStreamer + ALSA
• 音频格式: WAV (44.1kHz, 16bit, stereo)

• 模型: MediaPipe Hands (预训练模型)
• 输入: RGB图像 (640x480)
• 输出: 21个关键点坐标、手势分类
• 性能: 实时推理 (30fps)

 8            12          16          20
 │             │           │           │
 ▼             ▼           ▼           ▼
 ○─────────────○───────────○───────────○  ← 食指、中指、无名指、小指
 │             │           │           │
 7            11          15          19
 │             │           │           │
 ○─────────────○───────────○───────────○
 │             │           │           │
 6            10          14          18
 │             │           │           │
 ○─────────────○───────────○───────────○
 │             │           │           │
 5             9          13          17
 │             │           │           │
 ○─────────────○───────────○───────────○
 4             1           0           9
 └──────────────────────────────────────┘
                    手腕

• 0: 手腕
• 1-4: 拇指 (掌骨→近节指骨→远节指骨→指尖)
• 5-8: 食指
• 9-12: 中指
• 13-16: 无名指
• 17-20: 小指

# 手势识别关键代码 (hand_gesture_task.py)
import mediapipe as mp
import numpy as np
import cv2

mp_hands = mp.solutions.hands
hands = mp_hands.Hands(
    static_image_mode=False,
    max_num_hands=2,
    min_detection_confidence=0.7,
    min_tracking_confidence=0.5,
)

def calculate_distance(p1, p2):
    """计算两个 landmark 之间的欧氏距离（归一化坐标）"""
    return ((p1.x - p2.x) ** 2 + (p1.y - p2.y) ** 2) ** 0.5

def recognize_gesture(landmarks):
    """识别 OK、NO（拳头）手势。"""
    thumb_tip = landmarks[4]
    index_tip = landmarks[8]
    middle_tip = landmarks[12]
    ring_tip = landmarks[16]
    pinky_tip = landmarks[20]
    wrist = landmarks[0]

    thumb_index_dist = calculate_distance(thumb_tip, index_tip)
    if thumb_index_dist < 0.05:
        if calculate_distance(middle_tip, wrist) > 0.3:
            return "OK"

    tips = [index_tip, middle_tip, ring_tip, pinky_tip]
    all_close = True
    for tip in tips:
        if calculate_distance(tip, wrist) > 0.15:
            all_close = False
            break

    if all_close:
        return "NO"
    return None

def get_finger_direction(landmarks, h, w):
    """获取食指指向：上、下、左、右或静止。"""
    x5, y5 = int(landmarks[5].x * w), int(landmarks[5].y * h)
    x8, y8 = int(landmarks[8].x * w), int(landmarks[8].y * h)
    dx, dy = x8 - x5, y8 - y5
    threshold = 25

    if abs(dx) < threshold and abs(dy) < threshold:
        return "静止"
    if abs(dx) > abs(dy):
        return "右" if dx > 0 else "左"
    return "下" if dy > 0 else "上"

def image_to_user_direction(img_dir):
    """将图像坐标系转换为用户视角方向。"""
    if img_dir == "左":
        return "右"
    if img_dir == "右":
        return "左"
    return img_dir

def hand_gesture_worker():
    """手势识别工作线程。"""
    global current_hand_info, gesture_running

    pipeline = rs.pipeline()
    config = rs.config()
    config.enable_stream(
        rs.stream.color, 640, 480, rs.format.bgr8, 15
    )
    pipeline.start(config)

    while gesture_running:
        frames = pipeline.wait_for_frames(timeout_ms=1000)
        color_frame = frames.get_color_frame()
        if not color_frame:
            continue

        color_image = np.asanyarray(color_frame.get_data())
        h, w = color_image.shape[:2]
        rgb = cv2.cvtColor(color_image, cv2.COLOR_BGR2RGB)
        results = hands.process(rgb)

        lines = []
        if results.multi_hand_landmarks and results.multi_handedness:
            for hand_landmarks, handedness in zip(
                results.multi_hand_landmarks,
                results.multi_handedness,
            ):
                mp_label = handedness.classification[0].label
                user_hand = "右手" if mp_label == "Left" else "左手"
                gesture = recognize_gesture(hand_landmarks.landmark)

                if gesture:
                    lines.append(f"[{user_hand}]{gesture}")
                else:
                    direction = get_finger_direction(
                        hand_landmarks.landmark, h, w
                    )
                    user_direction = image_to_user_direction(direction)
                    lines.append(f"[{user_hand}]{user_direction}")

        current_hand_info = "n".join(lines) if lines else "未检测到手"
        time.sleep(0.1)

    pipeline.stop()
    hands.close()

• OK手势启动测试
• 用户做OK手势表示准备开始测试
• 系统检测到OK手势后自动启动
• 方向手势回答
• 测试过程中，用户通过伸手指方向来回答E字方向
• 系统检测食指方向，判断用户回答是否正确
• 左右手切换
• 右眼测试用右手，左眼测试用左手
• 通过multi_handedness判断用户使用的是哪只手

# GStreamer 视频解码管道 (intro_video_player.py)
pipeline_str = (
    f"filesrc location={video_path} ! "
    "qtdemux ! "
    "h264parse ! mppvideodec ! "  # 瑞芯微硬件解码
    "videoconvert ! video/x-raw,format=BGR ! "
    "appsink name=sink emit-signals=true"
)

• 使用mppvideodec调用RK3576硬件解码器
• 通过AppSink将视频帧传递给Qt UI显示
• 音频使用独立管道通过ALSA播放

class TestState:
    # 系统状态
    SYSTEM_STATE_IDLE = 0       # 系统空闲
    SYSTEM_STATE_TESTING = 1    # 正在测试

    # 应用状态
    APP_STATE_WAITING_OK = 0       # 等待 OK 手势
    APP_STATE_WAITING_HAND_OK = 1  # 等待举手
    APP_STATE_TESTING = 2          # 正在测试
    APP_STATE_SHOWING_RESULT = 3   # 显示结果

# 串口读取距离数据 (main.py)
def _read_distance(self):
    try:
        if self.serial_port and self.serial_port.in_waiting:
            data = self.serial_port.readline()
            if data.startswith(b"D:"):
                distance = int(data[2:].strip())
                return distance
    except Exception as e:
        print(f"读取距离失败: {e}")
    return -1

• 端侧AI推理: 利用RK3576的NPU实现实时手势识别，无需云端支持
• 多模态交互: 结合视频、语音、手势等多种交互方式
• 硬件加速: 使用GStreamer硬件解码播放视频，效率高

• 模块化设计: 清晰的分层架构，易于维护和扩展
• 状态机管理: 完善的测试流程状态控制
• 容错处理: 丰富的异常处理和恢复机制
• 用户友好: 语音引导+视频演示，操作简单

• 可部署于社区健康站、学校、商场等场所
• 无需专业人员辅助，用户可自主完成检测
• 检测结果实时语音播报，方便快捷
• 成本可控，易于推广普及

RK3576-Pro/
├── main.py                  # 主程序入口（942 行）
├── ui_vision_test.py        # UI 界面（241 行）
├── intro_video_player.py    # 视频播放器（618 行）
├── hand_gesture_task.py     # 手势识别（187 行）
├── generate_custom_audio.py # 音频生成脚本（95 行）
├── pic/
│   ├── up.png
│   ├── down.png
│   ├── left.png
│   └── right.png
├── custom_audio/
│   ├── welcome.wav
│   ├── switch_right_hand.wav
│   ├── result_*.wav
│   └── ...
└── videos/
    └── intro_guide.mp4

# 安装 Python 依赖
pip install pyside6 mediapipe pygame numpy opencv-python

# 安装系统依赖
apt-get install gstreamer1.0-tools gstreamer1.0-plugins-base
  gstreamer1.0-plugins-good alsa-utils

• 连接硬件设备（摄像头、传感器、音频设备）
• 启动开发板
• 运行主程序：

python3 main.py

• 按照屏幕提示和语音指引进行测试

效果视频：

• 增加更多视力测试模式
• 支持云端数据存储和分析
• 添加更多健康检测功能
• 优化AI模型提升识别准确率
