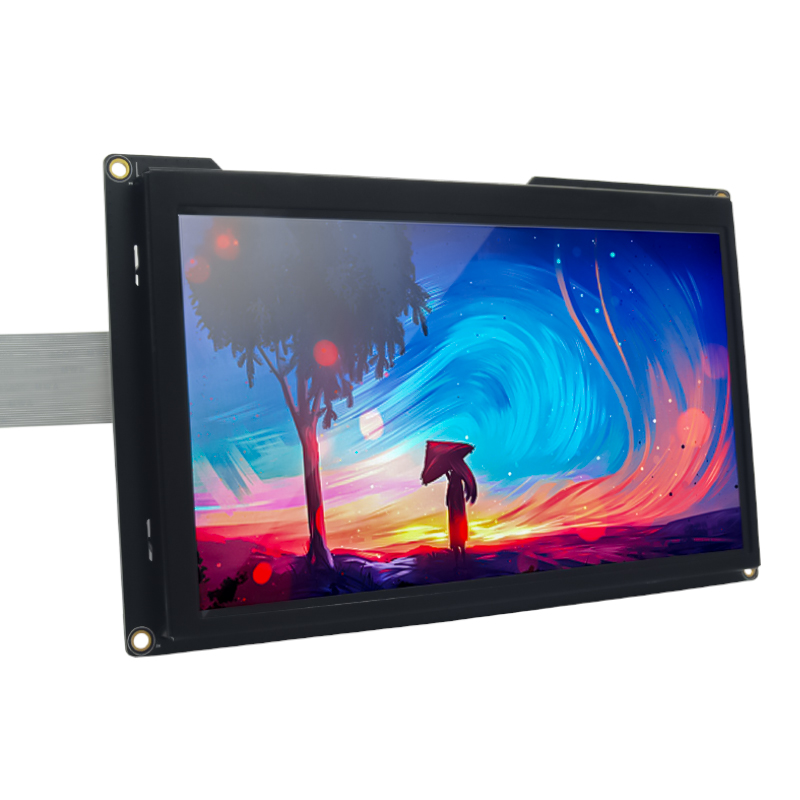

MY-LVDS070C液晶模块
-
MY-LVDS070C液晶模块
ARM主板设计的配套LCD液晶显示模块
7寸TFTLCD的LVDS接口(带电容式触摸屏)及驱动底板组成
支持米尔的MYD-JX8MX开发板
支持米尔的MYD-C8MMX-V2开发板
配件
规格参数
配件
规格参数
底板接口分布
如图所示,驱动底板预留40pin FPC排线插针 (J1)连接方式。J4为电容触摸信号连接,J5为LCD背光、数据和控制信号。
规格参数
产品参数
信号定义参数
支持产品列表
内容
参数
屏幕大小
7.0 Inch
分辨率
1024 RGB(H)x600(v)
显示模块外形尺寸
164.9(w)x100(H)x5.7(D)
视域尺寸
154.2144(W)x85.92 (H)
屏视角
6O'CLOCK
背光亮度
400-500cd/m2
工作温度
-10 – 50度
存储温度
-20 – 60 度
排线接口类型
40pin FPC排线,间距 0.5mm
驱动底板外形尺寸
180mm X 110mm
屏的功耗
300mA
管脚
IO管脚
功能
1
NC
空信号
2
+5V
5V电源供电
3
+5V
5V电源供电
4
NC
空信号
5
NC
空信号
6
NC
空信号
7
GND
电源地
8
RXIN0-
LVDS0-信号
9
RXIN0+
LVDS0+信号
10
GND
电源地
11
RXIN1-
LVDS1-信号
12
RXIN1+
LVDS1+信号
13
GND
电源地
14
RXIN2-
LVDS2-信号
15
RXIN2+
LVDS2+信号
16
GND
电源地
17
RXCLK-
LVDS CLK-信号
18
RXCLK+
LVDS CLK+信号
19
GND
电源地
20
RXIN3-
LVDS3-信号
21
RXIN3+
LVDS3+信号
22
GND
电源地
23
NC
空信号
24
NC
空信号
25
GND
电源地
26
NC
空信号
27
BL_CTR
背光亮度调节信号
28
TP_CS
触摸屏复位信号
29
NC
空信号
30
GND
电源地
31
NC
空信号
32
NC
空信号
33
TP_MOSI
触摸屏I2C收发数据信号
34
TP_SCK
触摸屏I2C时钟信号
35
NC
空信号
36
TP_PEN
触摸屏中断信号
37
NC
空信号
38
NC
空信号
39
NC
空信号
40
NC
空信号
№
产品名称
产品型号
1
MYD-JX8MX开发板
MYD-JX8MX
2
MYD-C8MMX-V2开发板
MYD-C8MMX-V2
