MY-WF005S

一款支持SDIO和UART接口的WiFi蓝牙模块

本模块使用了射频模组BL6212 (AP6212) 搭配基本的外围电路设计而成

WIFI 通信接口采用SDIO MMC接口,蓝牙通信基于UART

天线集成于PCB设计而无线外置天线

底板接口分布

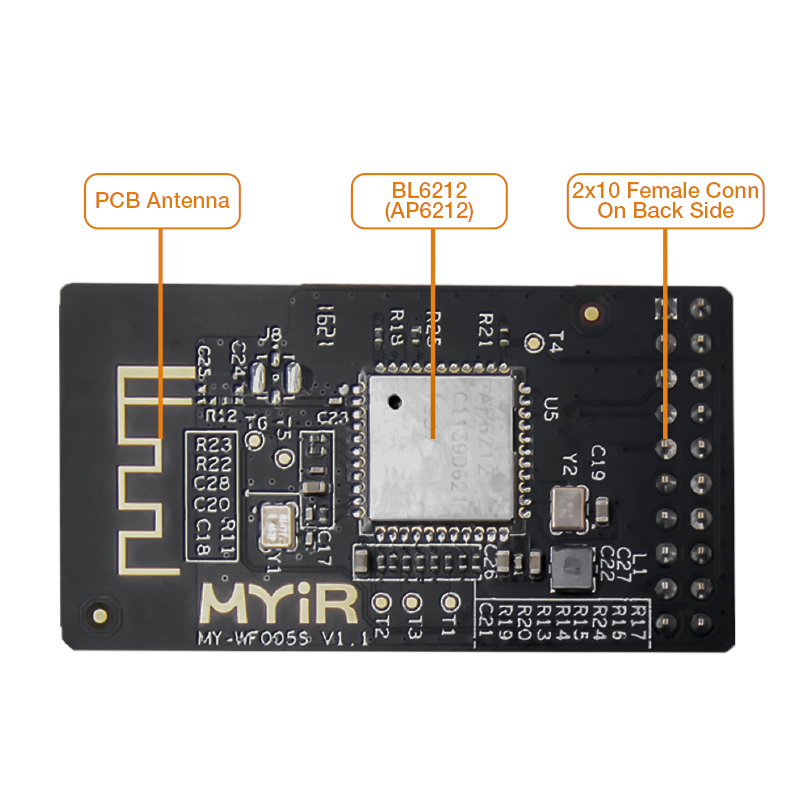

MY-WF005S 采用单面器件布局设计。器件布局图如下。
WiFi蓝牙模块

规格参数

位号标识功能
信号说明
J31无定义-
2电源地DGND
33.3V电源输入VDD_WIFIBT3.3V给模块供电
4电源地DGND
5SDIO MMC Data0MMC3_D03.3V 电平信号
6UART 接收PZ13.3V 电平信号
7SDIO MMC Data1MMC3_D13.3V 电平信号
8UART 发送PZ23.3V 电平信号
9SDIO MMC Data2MMC3_D23.3V 电平信号
10UART CTS 信号PZ33.3V 电平信号
11SDIO MMC Data3MMC3_D33.3V 电平信号
12UART RTS信号PA123.3V 电平信号
13SDIO MMC CMDMMC3_CMD3.3V 电平信号
14信号地DGND
15信号地DGND
16WIFI 使能P023.3V 电平信号,
高电平有效
17SDIO MMC ClockMMC3_CMD3.3V 电平信号
18蓝牙复位信号P033.3V 电平信号,
低电平复位有效
19信号地DGND
20WIFI 唤醒使能P173.3V 电平信号,
高电平有效
