MYC-C7Z010/20-V2核心板及开发板

高性能高品质ZYNQ7000计算平台

Xilinx Zynq-7010/20, 双核Cortex-A9融合ARTIX-7 FPGA;

1GBDDR, 4GB eMMc ,32MB QSPI flash;

板载千兆以太网 PHY及USB PHY;

极致选料与工艺标准,品质可靠;

提供完善硬件参考&软件源码及教程,助力产品开发;

适用于适合运动控制,机器视觉,ADAS,专业相机,工业以太网,测试&测量等应用场景。

Xilinx Zynq-7010/20高性能处理器应用范围

MYC-C7Z010/20-V2 核心板及开发板,基于Xilinx Zynq-7010/20处理器,以Cortex-A9处理核加Artix-7的FPGA架构,性能强悍,适合运动控制,机器视觉,ADAS,专业相机,工业以太网,测试&测量等。
Zynq-7010/7020应用领域
Zynq-7010/7020应用领域
Zynq-7010/7020应用领域
Zynq-7010/7020应用领域
Zynq-7010/7020应用领域
Zynq-7010/7020应用领域

机器视觉领域,“芯“动之选

MYC-C7Z010/20-V2 核心板及开发板,基于 Xilinx Zynq-7010/20,双Cortex-A9+FPGA全可编程处理器;PS部分(ARM)与PL部分(FPGA)之间采用AXI 高速片上总线通信,吉比特级带宽,突破传统ARM+FPGA架构的通信瓶颈,通过PL部分(FPGA)灵活配置丰富的外设接口,如串口、以太网口、 视频接口等,可满足工业以太网等应用的拓展性需求

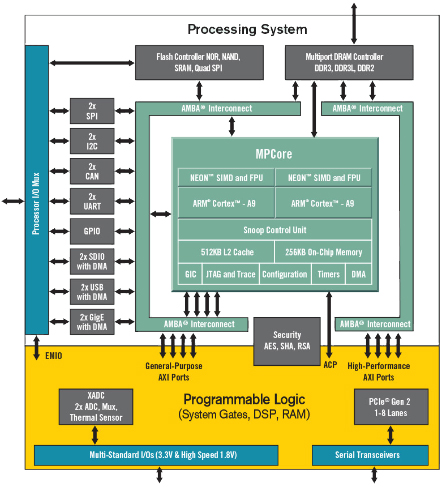

Zynq-7010/7020处理器

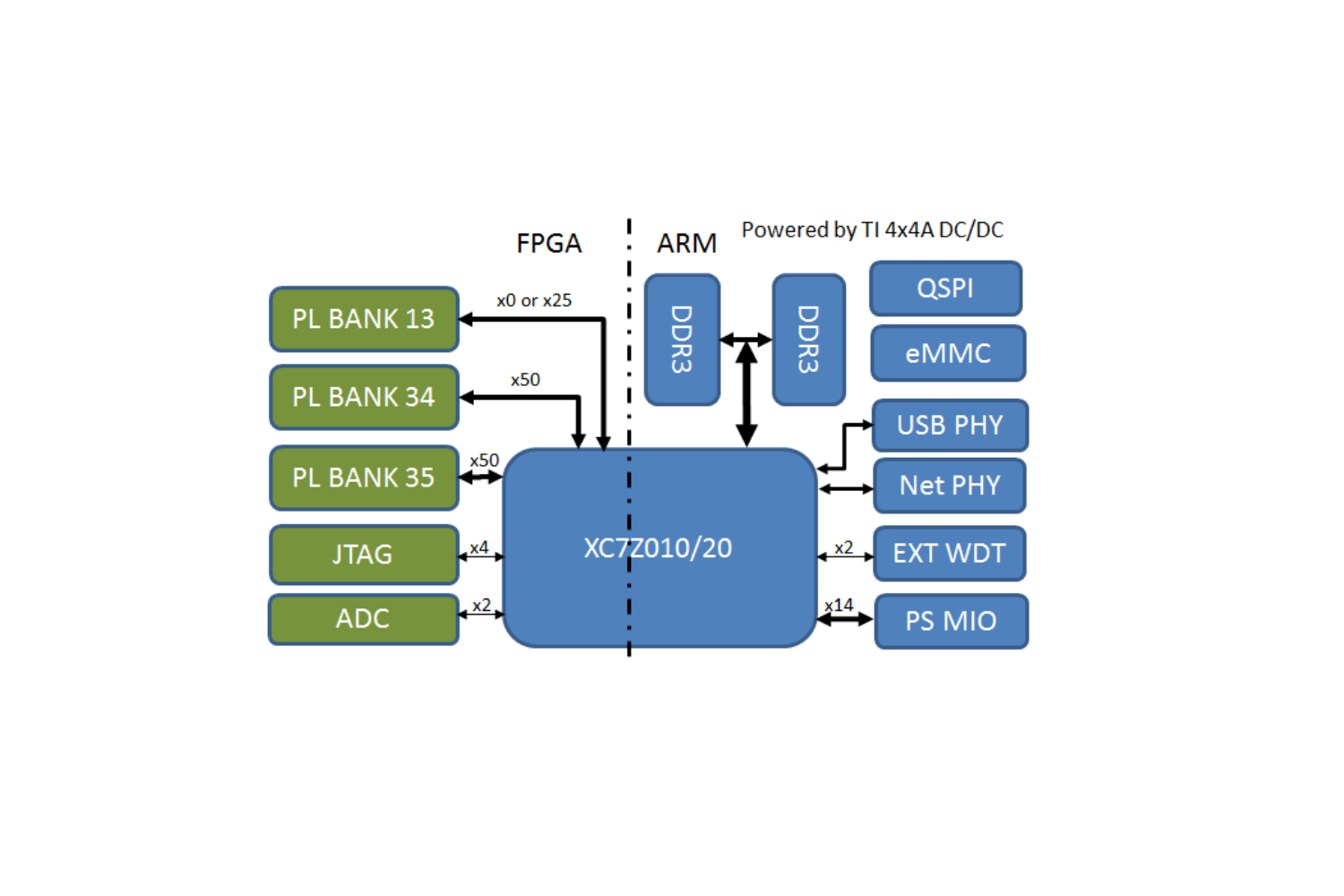

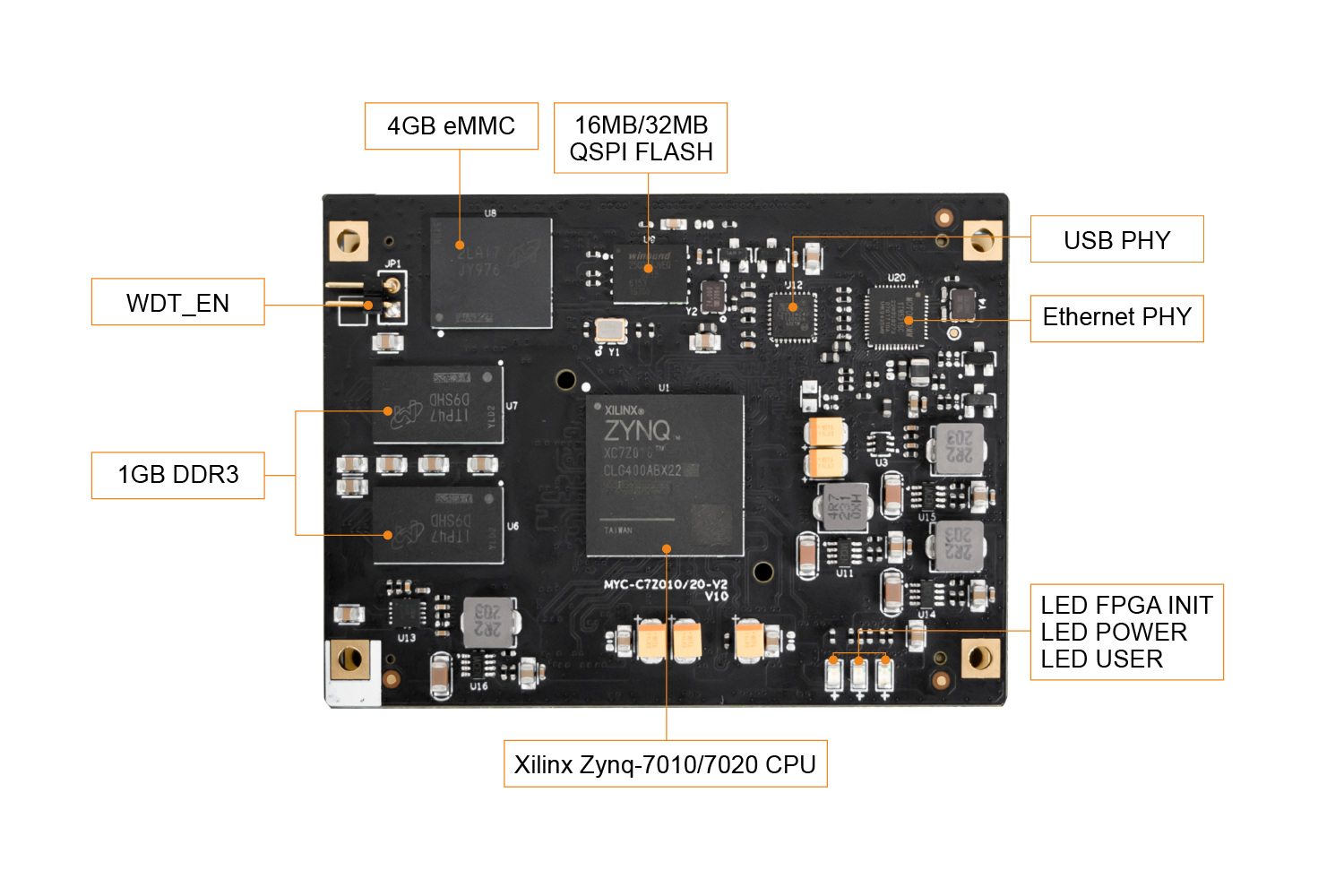

核心板标注图、框架图

MYC-C7Z010/20-V2 核心板及开发板,Xilinx Zynq-7010/20处理器、1GBDDR, 4GB eMMc ,32MB QSPI flash 组合,拒绝瓶颈;板载千兆以太网 PHY及USB PHY,板载外置看门狗电路,完善易用;双140PIN 高速BTB提供丰富拓展IO:16 PS MIO,100/125 PL MIO。

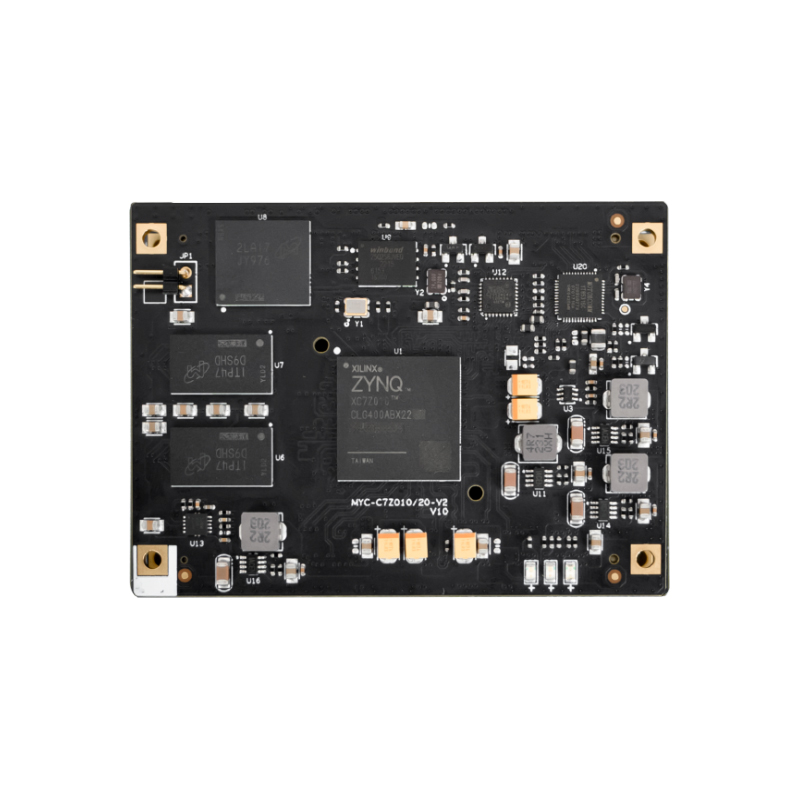

Zynq-7010/7020核心板
Zynq-7010/7020核心板
Zynq-7010/7020核心板

超高产品质量:选料、设计、测试认证全方位保证

MYC-C7Z010/20-V2 核心板及开发板,经过一系列的软硬件测试,保障产品性能稳定关键信号质量测试、高低温测试、软件压力测试,24小时无故障运行,适应严苛工业环境。
  • Zynq-7010/7020核心板通过各类测试
    Zynq-7010/7020核心板通过各类测试
    Zynq-7010/7020核心板通过各类测试
    Zynq-7010/7020核心板通过各类测试
    Zynq-7010/7020核心板通过各类测试
    Zynq-7010/7020核心板通过各类测试
  • Zynq-7010/7020证书
    Zynq-7010/7020证书

品质可靠 拓展性强

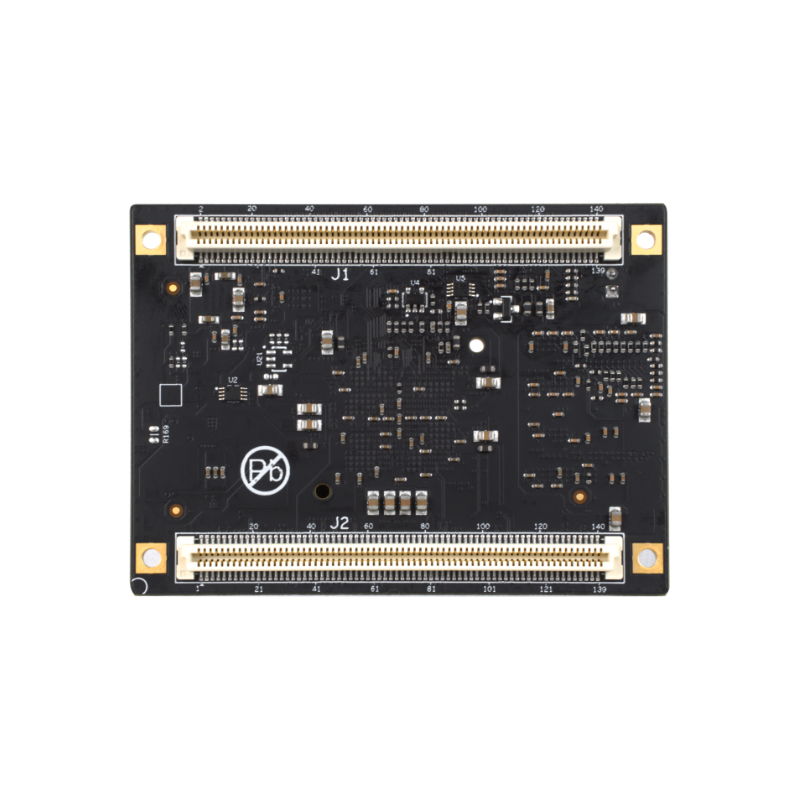

MYC-C7Z010/20-V2 核心板及开发板,采用10层PCB板,沉金工艺生产,独立的接地信号层,无铅,采用2*140Pin 0.8mm间距双排PCB连接器,品质可靠。
Zynq-7010/7020核心板接口丰富,性价比高

丰富开发资源

MYC-C7Z010/20-V2核心板及开发板,配套资源丰富,为开发者提供了稳定的设计参考和完善的软件开发环境,能够有效帮助开发者提高开发效率、缩短开发周期、优化设计质量、加快产品研发和上市时间。
Zynq-7010/7020开发资源

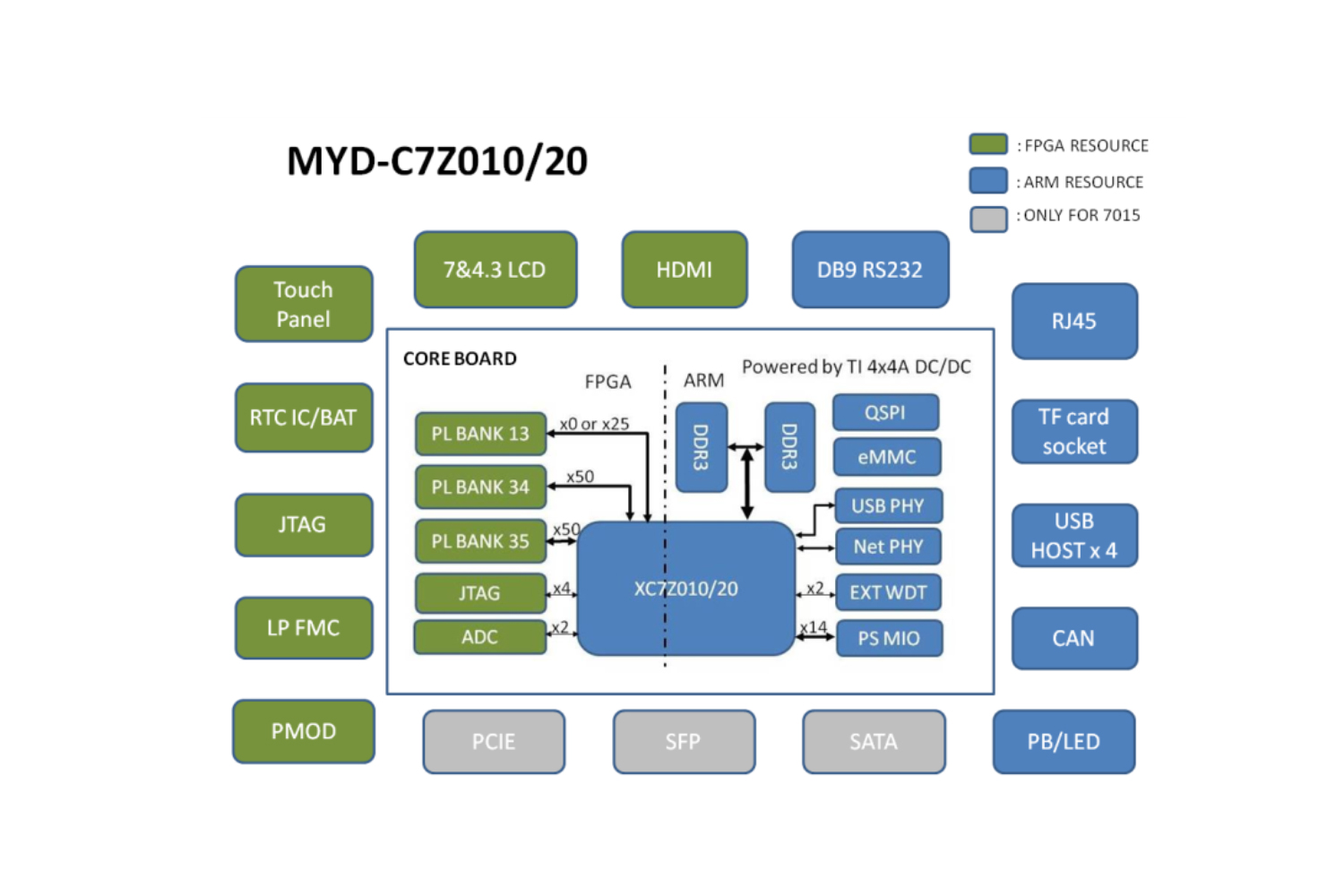

开发板套件标注、框架图

MYC-C7Z010/20-V2核心板及开发板,各种外设给足,适合应用广泛
Zynq-7010/7020开发板
Zynq-7010/7020开发板

规格参数

根据CPU型号、工作温度等参数的不同,请从以下列表中选择最适合您的型号。MYC-C7Z010/20-V2核心板及开发板,针对批量要求,米尔提供定制服务,可以选配核心板参数。
项目参数
CPU基于高性能双核ARM Cortex-A9处理系统
双通道高速缓存
最高支持1GB DDR
最高支持866MHz主频
支持10/100/1000M Ethernet
内存1GB DDR3 SDRAM(512MB*2)
Flash4GB eMMC

QSPI 默认32MB/16MB

PHY1路千兆以太网PHY
1路USB PHY
看门狗外置看门狗电路
指示灯一个电源指示灯(蓝色),一个FPGA烧写完成指示(红色)和一个用户指示灯(绿色)
右滑表格查看更多内容

规格型号

核心板产品型号主频DDR3eMMC工作温度备注
MYC-C7Z010-V2-4E1D-667-C667MHz1GB4GB商业级:0~70℃该版本不支持JTAG模式
MYC-C7Z020-V2-4E1D-766-C766MHz1GB4GB商业级:0~70℃
MYC-C7Z010-V2-4E1D-667-I667MHz1GB4GB工业级:-40~85℃
MYC-C7Z020-V2-4E1D-766-I766MHz1GB4GB工业级:-40~85℃
开发板产品型号主频DDR3eMMC工作温度备注
MYD-C7Z010-V2-4E1D-667-C667MHz1GB4GB商业级:0~70℃该版本不支持JTAG模式
MYD-C7Z020-V2-4E1D-766-C766MHz1GB4GB商业级:0~70℃
MYD-C7Z010-V2-4E1D-667-I667MHz1GB4GB工业级:-40~85℃
MYD-C7Z020-V2-4E1D-766-I766MHz1GB4GB工业级:-40~85℃
右滑表格查看更多内容

选配模块

功能类型模块型号详情链接
显示屏MY-TFT043RV2  液晶模块查看详情
MY-TFT070CV2 7寸电容式触摸屏查看详情
MY-TFT070RV2 7寸电阻式触摸屏查看详情
Xilinx下载线Xilinx下载线查看详情
WIFIMY-WF003U  USB WIFI模块查看详情
摄像头MY-CAM002U  USB摄像头模块查看详情
右滑表格查看更多内容

资料下载

资料名称 类型 大小 下载/查看
米尔产品手册 pdf 21.5 MB download
MYC-C7Z010-20-V2-产品手册 pdf 1.66 MB download
MYC-C7Z010 20-V2-ROHS报告 pdf 1.71 MB download
MYC-C7Z010 20-V2-CE认证报告 pdf 234.14 KB download
