MYC-C437X-V2核心板及开发板

TI AM437x 嵌入式工控核心板

ARM Cortex-A9内核,主频1GHz,TI AM437X处理器;

256/512MB DDR3 SDRAM;

4GB eMMC,16MB QSPI FLASH(预留),32KB EEPROM;

2个100Pin双排插针接口;

集成千兆PHY芯片,集成电源管理芯片;

完美支持Linux3.12.10,Linux 4.1.18操作系统;

适用于导航设备、条形扫描仪、便携式移动无线电、测试和测量等应用场景。

专注家庭和工业领域的嵌入式应用

MYC-C437X-V2核心板及开发板,基于TI AM437x处理器,用于家庭和工业领域的嵌入式应用,可应用导航设备、条形扫描仪、便携式移动无线电、测试和测量等产品。
AM437x应用领域
AM437x应用领域
AM437x应用领域
AM437x应用领域
AM437x应用领域
AM437x应用领域

基于ARM Cortex-A9内核推出的一款Sitara系列处理器

MYC-C437X-V2核心板及开发板基于ARM Cortex-A9内核 TI AM437x处理器,最高可达1GHz的SitaraTM ARM Cortex-A9 32-位RISC微处理器;NEONTM SIMD协处理器和支持矢量浮点(VFPv3)协处理器;32KB L1指令和数据高速绶存、256KB L2 or L3高速缓存;支持32位 LPDDR2,DDR3,DDR3L;支持通用存储器(NAND,NOR,SRAM等)支持高达16位ECC。
AM437x处理器

TI AM437x核心板标注图、框架图

米尔的TI AM437x核心板MYC-C437X-V2,基于高性能ARM Cortex-A9 32位RISC为核心,运行速度最高达1GHz,并提供3D图形加速和摄像机并行端口,支持LPDDR2/DDR3/DDR3L内存,PRU-ICSS子系统为器件提供附加灵活性,同时提供对EtherCAT和Profibus的可选支持来满足工业设计的需要。
AM437x核心板
AM437x核心板

选料、设计、测试认证全方位保证

MYC-C437X-V2核心板及开发板,基于TI AM437x处理器,经过一系列的软硬件测试,保障产品性能稳定关键信号质量测试、高低温测试、软件压力测试,24小时无故障运行,适应严苛工业环境。
  • AM437x核心板通过各类测试
    AM437x核心板通过各类测试
    AM437x核心板通过各类测试
    AM437x核心板通过各类测试
    AM437x核心板通过各类测试
    AM437x核心板通过各类测试

AM437x系列处理器(批量用户可选)

TI AM437x系列包含AM4376、AM4377、AM4378、AM4379四款pin-to-pin兼容的处理器,每款处理器都有提供800MHz和1GHz两种主频,同时在3D 图形加速及PRU-ICSS方面每款处理器的支持情况也有不同。
AM437x核心板接口丰富,性价比高

丰富开发资源

MYC-C437X-V2核心板及开发板,提供 Linux 操作系统的驱动支持,随同开发套件与相关资料。为开发者提供了稳定的设计参考和完善的软件开发环境,能够有效帮助开发者提高开发效率、缩短开发周期、优化设计质量、加快产品研发和上市时间。
AM437x开发资源

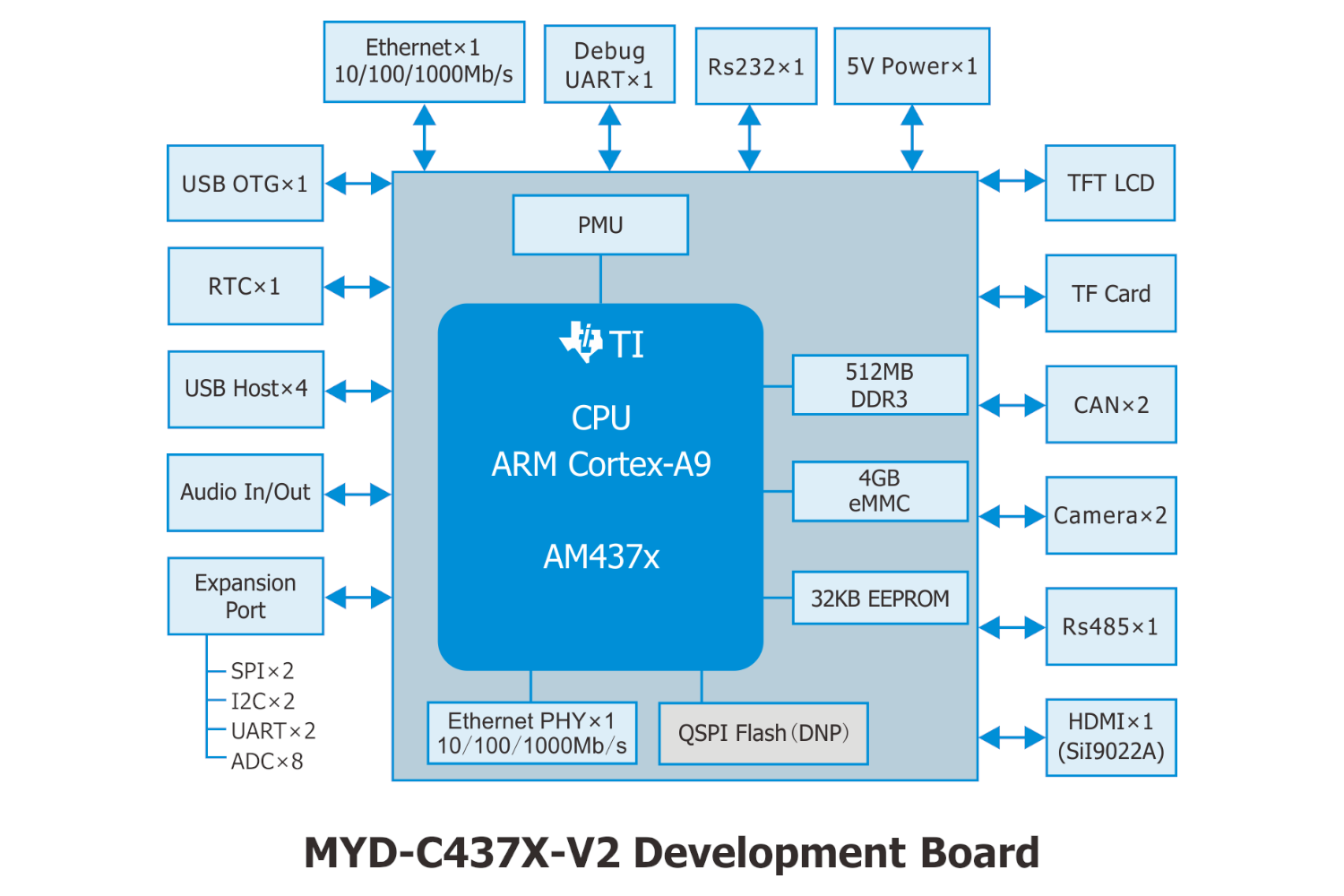

开发板套件标注、框架图

各种外设给足,适合应用广泛
AM437x开发板
AM437x开发板

规格参数

针对批量用户的不同需求,有不同的参数,具体如下。
项目参数
CPUTI AM4378,1GHz主频标配
Cortex-A9处理器
内存256MB / 512MBDDR3 SDRAM可选
Flash4GB EMMC(可预留256MB/512MB NAND FLASH)可选
16MB QSPI FLASH(预留)
32KB EEPROM
以太网千兆PHY芯片标配
电源管理外接PMU电源管理芯片标配
指示灯一个电源指示灯(红色)和一个用户指示灯(绿色)标配


右滑表格查看更多内容

规格型号

核心板型号主频DDR3eMMC工作温度
MYC-C4378-V2-4E512D-100-C1GHz512MB4GB商业级0~+70℃
MYC-C4378-V2-4E512D-100-I1GHz512MB4GB工业级-40~+85℃
MYC-C4377-V2-4E512D-100-I1GHz512MB4GB工业级-40~+85℃
开发板型号主频DDR3eMMC工作温度
MYD-C4378-V2-4E512D-100-C1GHz512MB4GB商业级0~+70℃
MYD-C4378-V2-4E512D-100-I1GHz512MB4GB工业级-40~+85℃
右滑表格查看更多内容

选配模块

项目说明详情链接
液晶MY-TFT043RV2液晶模块查看详情
摄像头MY-CAM002U USB摄像头模块查看详情
摄像头MY-CAM011B 数字摄像头模块查看详情
WIFIMY-WF003U USB WIFI模块查看详情
电阻式触摸屏MY-TFT070RV2 7寸电阻式触摸屏查看详情
电容式触摸屏MY-TFT070CV2  7寸电容式触摸屏查看详情
右滑表格查看更多内容

资料下载

资料名称 类型 大小 下载/查看
米尔产品手册 pdf 21.5 MB download
MYC-C437X-V2产品介绍 pdf 2.15 MB download
