MYD-C437X-V2-PRU开发板

PRU-ICSS系统(可编程实时单元子系统和工业通信子系统)

ARM Cortex-A9内核,主频1GHz,TI AM437X处理器;

256/512MB DDR3 SDRAM;

4G eMMC,32KB EEPROM;

实现PRU-ICSS应用;

底板扩展了1路千兆以太网口、2路工业太网口、1路摄像头、2路串口、1路RS485、1路CAN等接口;


适用于工业驱动、工业传感器和I/O单元、工业通信网关、具有集成工业通信协议(如EtherCAT等)等应用场景。

专注家庭和工业领域的嵌入式应用

MYD-C437X-V2-PRU开发板(MYC-C437X-V2核心板)基于TI AM437X处理器,主要针对于工业驱动、工业传感器和I/O单元、工业通信网关、具有集成工业通信协议(如EtherCAT等)的应用。
AM437x开发板应用领域
AM437x开发板应用领域
AM437x开发板应用领域
AM437x开发板应用领域
AM437x开发板应用领域
AM437x开发板应用领域

基于ARM Cortex-A9内核推出的一款Sitara系列处理器

MYD-C437X-V2-PRU开发板(采用MYC-C437X-V2核心板)基于ARM Cortex-A9内核 TI AM437X处理器,最高可达1GHz的SitaraTM ARM Cortex-A9 32-位RISC微处理器;NEONTM SIMD协处理器和支持矢量浮点(VFPv3)协处理器;32KB L1指令和数据高速绶存、256KB L2 or L3高速缓存;支持32位 LPDDR2,DDR3,DDR3L;支持通用存储器(NAND,NOR,SRAM等)支持高达16位ECC
AM437x开发板处理器

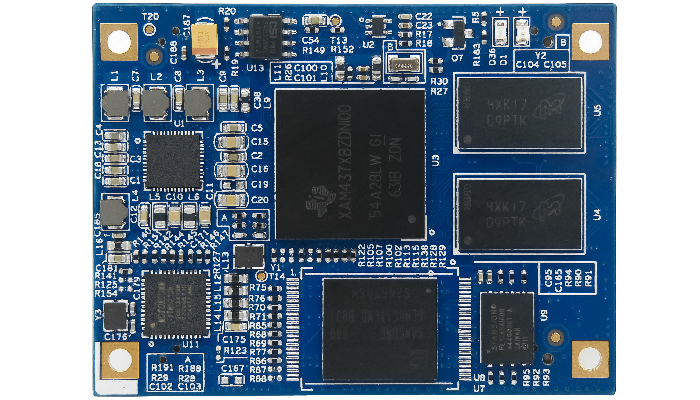

核心板标注图

MYC-C437X-V2核心板采用高密度数字电路设计,板载AM437X处理器、DDR、存储器、电源管理和以太网PHY等模块,通过与其配套的相关软件充分发挥和利用了AM437X芯片的PRU-ICSS的性能,实现各种工业自动化设备中使用的通信技术。使用该核心模块,可以实现具有极少外部组件和一流低功耗性能的小尺寸设计。
AM437x开发板核心板
AM437x开发板核心板

选料、设计、测试认证全方位保证

MYD-C437X-V2-PRU开发板,基于TI AM437X处理器,经过一系列的软硬件测试,保障产品性能稳定关键信号质量测试、高低温测试、软件压力测试,24小时无故障运行,适应严苛工业环境。
  • AM437x开发板核心板通过各类测试
    AM437x开发板核心板通过各类测试
    AM437x开发板核心板通过各类测试
    AM437x开发板核心板通过各类测试
    AM437x开发板核心板通过各类测试
    AM437x开发板核心板通过各类测试

AM437X系列处理器(批量用户可选)

TI AM437X系列包含AM4376、AM4377、AM4378、AM4379四款pin-to-pin兼容的处理器,每款处理器都有提供800MHz和1GHz两种主频,同时在3D 图形加速及PRU-ICSS方面每款处理器的支持情况也有不同
AM437x开发板核心板接口丰富,性价比高

丰富开发资源

MYD-C437X-V2-PRU开发板,提供 Linux 操作系统的驱动支持,随同开发套件与相关资料。为开发者提供了稳定的设计参考和完善的软件开发环境,能够有效帮助开发者提高开发效率、缩短开发周期、优化设计质量、加快产品研发和上市时间。
AM437x开发板开发资源

开发板套件标注、框架图

各种外设给足,适合应用广泛
AM437x开发板开发板
AM437x开发板开发板

规格参数

AM335X系列处理器有多款配置参数,从高端过渡到低端,达到性价比最优,且系列处理器管脚PIN对PIN兼容,方便客户进行产品升级。
项目参数
CPUTI AM4377(默认配置)可选
AM4376/AM4378/AM4379
ARM Cortex-A9内核
主频1G HZ标配
内存512MB DDR3可选
256MB DDR3
eMMC4G eMMC可选
256MB/512MB NandFlash
8GB / 16GB eMMC
EEPROM32KB EEPROM标配
以太网千兆以太网PHY标配
电源管理芯片TPS65218标配
接插件2个100PIN双排针接口,PIN间距0.8mm标配
指示灯一个电源指示灯(红色)和一个用户指示灯(绿色)标配
1、开发板默认配置核心板型号为:MYC-C4377-4E512D-I-100
2、如果您需要使用EtherCAT和POWERLINK,请选择配置AM4377和AM4379的核心板模块,或联系销售咨询。


右滑表格查看更多内容

规格型号

型号主频DDR3eMMC工作温度
MYD-C4377-V2-4E512D-100-I-PRU1GHz512MB4GB工业级 -40~+85℃


右滑表格查看更多内容

选配模块

项目说明详情链接
液晶MY-TFT043RV2液晶模块查看详情
摄像头MY-CAM002U USB摄像头模块查看详情
摄像头MY-CAM011B 数字摄像头模块查看详情
WIFIMY-WF003U USB WIFI模块查看详情
电阻式触摸屏MY-TFT070RV2 7寸电阻式触摸屏查看详情
电容式触摸屏MY-TFT070CV2  7寸电容式触摸屏查看详情
右滑表格查看更多内容

资料下载

资料名称 类型 大小 下载/查看
米尔产品手册 pdf 21.5 MB download
MYC-C437X产品手册 pdf 1.73 MB download
MYD-C437X-PRU开发板产品介绍 pdf 1.67 MB download
右滑表格查看更多内容
