MYC-LT527核心板及开发板

米尔首发全志T527,八核A55赋能边缘计算

全志T527处理器,八核A55,高效赋能边缘计算;

多媒体功能强大:具备G57 GPU、4K编解码VPU、HiFi4 DSP,支持4~6路Camera;

支持多种显示接口:HDMI、DP、LVDS、MIPI-DSI和RGB并口,支持4K+1080P双异显;

丰富的通讯接口:2*GE、2*CAN、PCIE/USB3.0、2*USB2.0、10*UART、30*PWM、4*SPI、9*I2C等;

T527是真工业级-40℃~+85℃;

超紧凑LGA 381pin封装。

应用:高性能工业机器人、显控一体机、车载终端、边缘智能盒子
全志T527技术支持论坛 访问论坛 全志T527论坛 全志T527论坛

米尔首发!第一款全志T527核心板

米尔基于全志T527核心板,高性能八核Cortex-A55,核心板采用12层高密度高速电路板设计,外形小巧;采用LGA封装形式紧固连接,类似BGA封装的全贴合工艺,无高大器件,满足车载振动测试烈度。
全志T527应用领域
全志T527应用领域
全志T527应用领域
全志T527应用领域
全志T527应用领域
全志T527应用领域

国产全志T527系列高性能处理器

全志T527高性能处理器是一款基于八核 Cortex-A55 + HiFi4 DSP+RISC-V 多核异构工业级处理器,可选支持AI 2 Tops型号;支持LPDDR4/LPDDR4x最大4GB 32bits;支持H.265 4K@60fps和H.264 4K@30fps视频解码、H.264 1080P@60fps视频编码,丰富多媒体接口。
全志T527处理器

核心板标注图、框架图

全志T527核心板采用高密度高速电路板设计,在大小为43mm*45mm*4mm板卡上集成了T527M(N)、LPDDR4、eMMC、E2PROM、PMIC电源等电路。具有最严格的质量标准、超高性能、丰富外设资源、高性价比、长供货时间的特点,适用于高性价比高性能智能设备。
全志T527核心板
全志T527核心板

100%国产物料,选料、设计、测试认证全方位保证

MYC-LT527M系列核心板,基于国产CPU全志T527,经过一系列的软硬件测试,保障产品性能稳定关键信号质量测试、高低温测试、软件压力测试,24小时无故障运行,适应严苛工业环境。
  • 全志T527核心板通过各类测试
    全志T527核心板通过各类测试
    全志T527核心板通过各类测试
    全志T527核心板通过各类测试
    全志T527核心板通过各类测试
    全志T527核心板通过各类测试

LGA贴片封装,12层高密度PCB设计

MYC-LT527M核心板以SMD贴片的形式焊接在底板,管脚LGA贴片封装。板卡采用12层高密度PCB设计,沉金工艺生产,独立的接地信号层,无铅。外形尺寸:43x45x4mm(含屏蔽罩)。
全志T527核心板接口丰富,性价比高

丰富的开发资源,助力开发

MYC-LT527M核心板及开发板,资源丰富,软件资料包含但不限于Linux、安卓及所有外设驱动源码和相关开发工具。文档资料包含产品手册、硬件用户手册、硬件设计指南、底板PDF原理图、Linux软件评估和开发指南等相关资料。
全志T527开发资源

八核A55,NPU达2Tops 满足边缘智能AI应用

T527系列是全志科技在智能工控领域和汽车领域的一款高性能嵌入式处理器,可选AI功能。适用于高性能工业机器人、显控一体机、边缘智能盒子和车载终端等具有对媒体、AI功能的嵌入式设备等应用。
全志T527应用场景

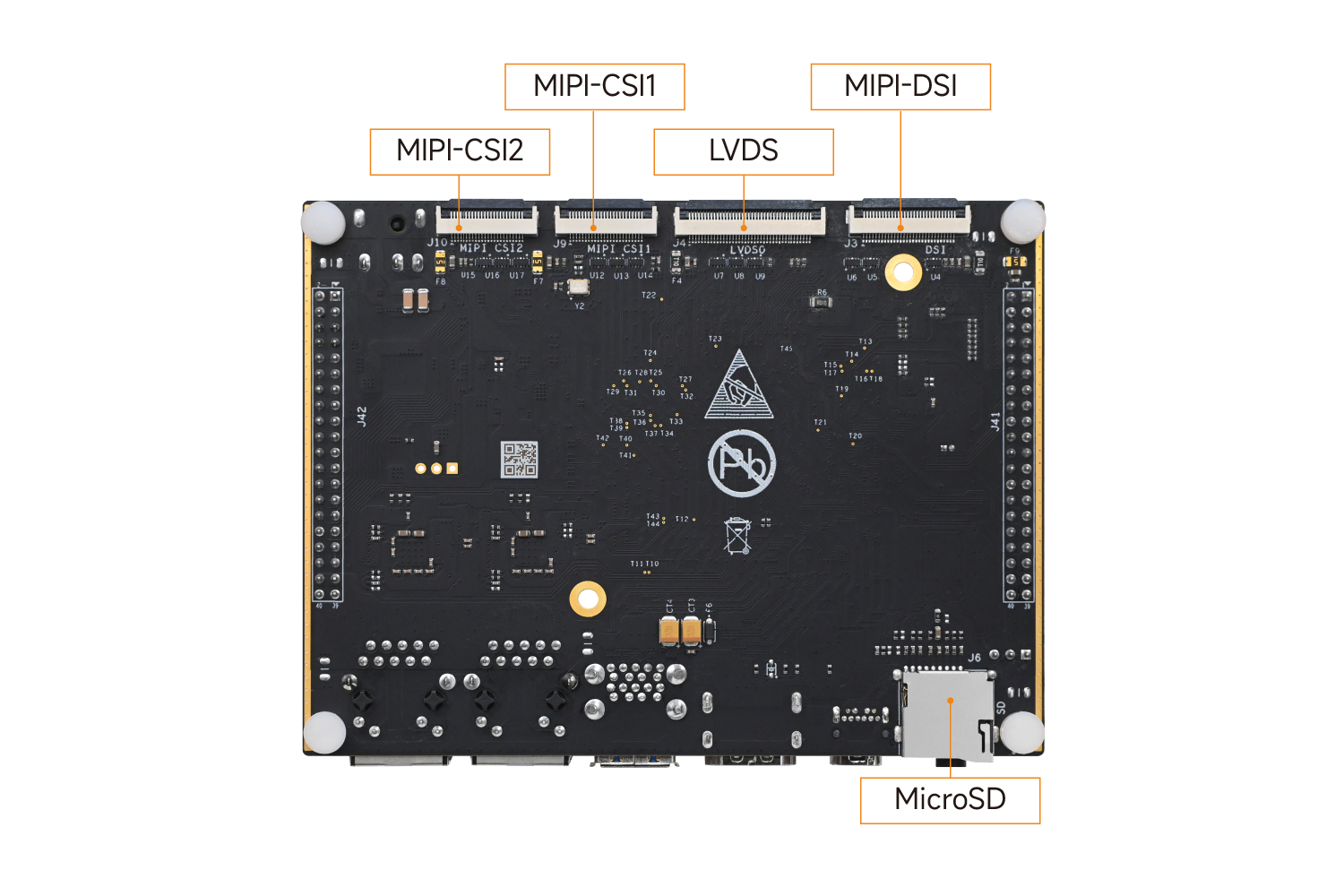

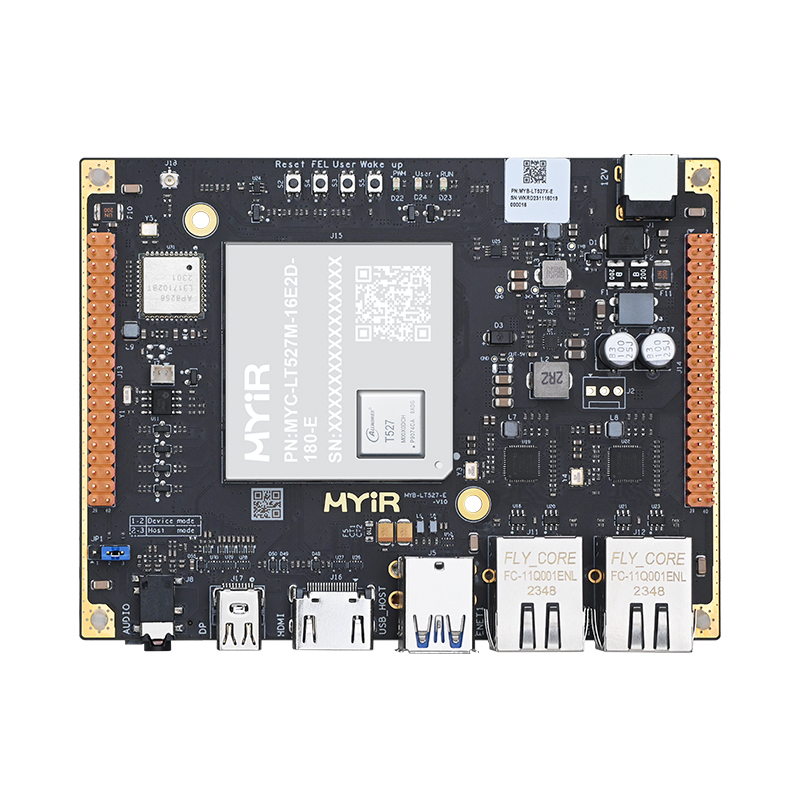

开发板套件标注、框架图

全志T527开发板具有各种外设给足,适合应用广泛
全志T527开发板
全志T527开发板
全志T527开发板

规格参数

项目参数
内部资源处理器T527M,8核 ARM CortexTM-A55@1.8GHz
HIFI4 Audio DSP@600MHz
RISC-V@200MHz
GPU G57 MC1
VPU  H.265 4K@60fps解码,H.264 4K@60fps解码,H.264 4K@25fps编码
NPU 2Tops(可选T527MN支持)
内存LPDDR4 1GB/2GB/4GB,32bits,(4GB MAX)
存储器标配16GB eMMC,可选8GB、32GB
操作系统android13、Ubuntu22.04

对外

引脚

功能

Ethernet2 路RGMII/RMII
PCIE1 路PCIe2.1,RC mode(与USB3.1复用)
USB1 路USB2.0 DRD
1 路USB2.0 Host
1 路USB3.1 DRD(与PCIe2.1复用)
SDIOSDIO3.0/ EMMC5.0 控制器
SDIO3.0控制器
UART10 路
CAN2 路
I2C9  路
PWM30  路
SPI4  路
ADC24 通道GPADC,12bits;2通道LRADC,6bits
视频输入1  路 DVP 摄像头输入,16bits
MIPI-CSI 输入,4+4 lane,4+2+2 lane,2+2+2+2 lane
视频输出1  路 HDMI 2.0,支持 4K@60fps
1 路eDP,支持2.5K@60fps/4K@30fps
2 路dual-link LVDS,支持 1080p@60fps
2 路RGB视频输出接口,支持 1080p@60fps

2 路4-lane MIPI-DSI,支持2K@60fps

或者1 路4+4-lane MIPI-DSI,支持2.5K@60fps/4K@45fps

音频2 路DAC,3 路ADC,3 路audio output,3 路audio inputs
4 路I2S/PCM接口
1 路SPIF I/O
CIR接口2 路CIR RX,1 路CIR TX
GPIO138(最高)
其他工作温度工业级-40℃ ~ +85℃
宽温级-20℃~+70℃
外形尺寸43 x 45 x 4mm(带屏蔽骨架)
封装LGA  381PIN
认证报告CE、ROHS、100%可控物料
右滑表格查看更多内容

规格型号

核心板产品型号主芯片内存存储器工作温度国产物料
MYC- LT527MN-16E2D-180-I-GT527MN2GB LPDDR416GB eMMC-40℃~+85℃100%国产
MYC- LT527MN-32E4D-180-I-GT527MN4GB LPDDR432GB eMMC-40℃~+85℃100%国产
MYC- LT527M-16E2D-180-I-G T527M2GB LPDDR416GB eMMC-40℃~+85℃100%国产
MYC- LT527M-8E1D-180-I-G T527M1GB LPDDR48GB eMMC-40℃~+85℃100%国产
MYC- LT527M-16E2D-180-ET527M2GB LPDDR416GB eMMC-20℃~+70℃---



开发板产品型号对应核心板型号工作温度
MYD- LT527MN-32E4D-180-IMYC-LT527MN-32E4D-180-I-G

-40℃~+85℃工业级

MYD- LT527MN-16E2D-180-IMYC-LT527MN-16E2D-180-I-G

-40℃~+85℃工业级

MYD- LT527M-16E2D-180-IMYC-LT527M-16E2D-180-I-G

-40℃~+85℃工业级

MYD- LT527M-16E2D-180-EMYC-LT527M-16E2D-180-E

-20℃~+70℃宽温级



产品包装清单项目数量
板卡核心板一片,底板一片,两者已焊接在一起
资料QSG快速使用手册一份
线材USB转TTL线一条
电源适配器12V/2A电源及配件一个
右滑表格查看更多内容

选配模块

项目说明详情链接
液晶屏

MY-LVDS070C,7寸LVDS触摸屏

查看详情
MV215FHB-N31液晶模块,21.5寸LVDS接口
摄像头接入

MY-CAM003M 500W OV5640摄像头模块

查看详情
MY-CAM004M:MIPI接口4AHD摄像头模块
通信接口模块MY-WIREDCOM通信接口模块查看详情
4G模块4G 模块:移远 EC200
右滑表格查看更多内容
