产品概述

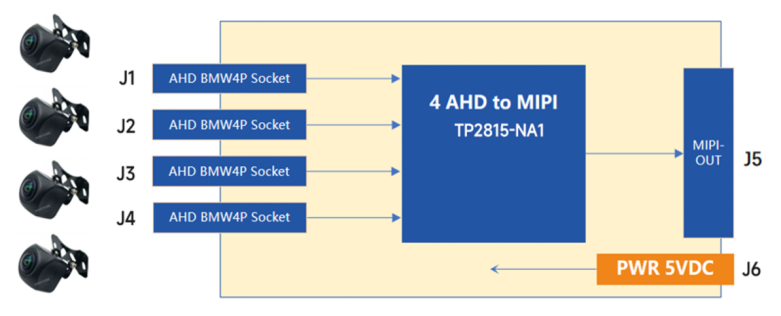

<p>MY-CAM006M是米尔电子推出的一款4路AHD转MIPI CSI-2视频转换模块。模块基于TP2815-NA1视频解码芯片设计，可接入1至4路AHD高清摄像头，将多路模拟视频信号解码后，经MIPI CSI-2接口输出至主处理器，方便用户开展视频采集、显示监控等嵌入式应用开发。</p><p>模块支持MIPI CSI-2 v1.1协议及VC0-VC3虚拟通道，可配置1/2/4条数据Lane，输出格式为YUV422 8-bit。其中，2 Lane配置支持最多2路1080P@25/30fps视频传输，4 Lane配置支持最多4路1080P@25/30fps视频传输。配合米尔电子兼容的开发板与高清摄像头使用，可帮助用户快速评估平台接口功能与视频处理能力，缩短产品研发周期。</p>
接口布局

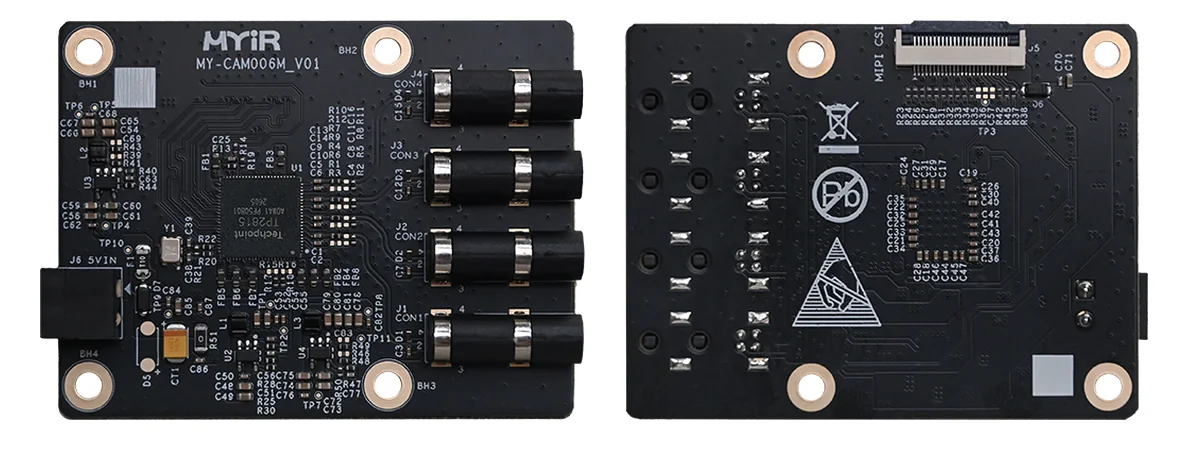

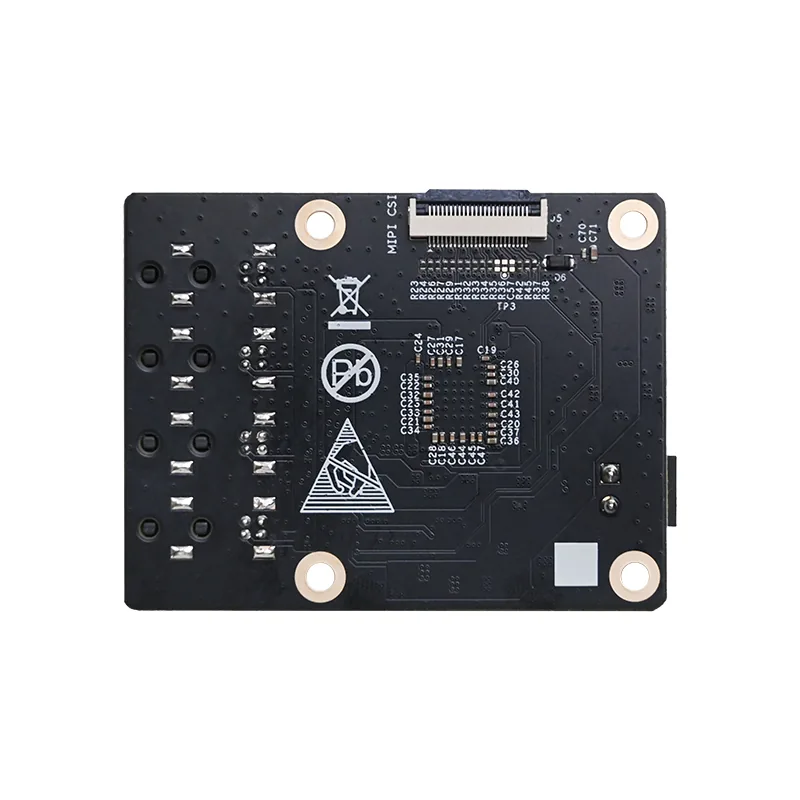

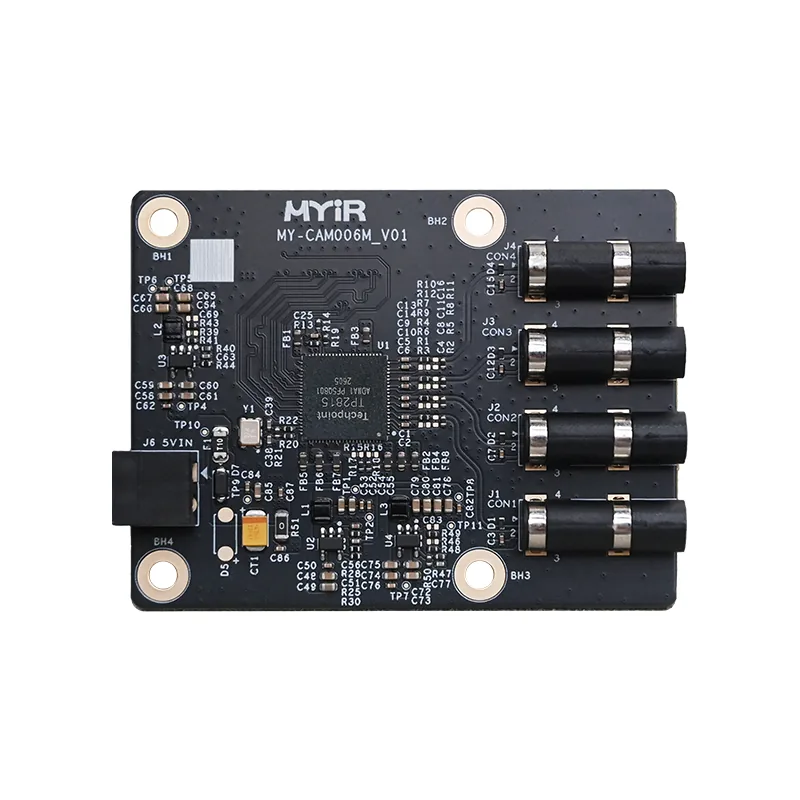

MY-CAM006M采用双面器件布局设计，关键IC器件及连接器标注如下。
