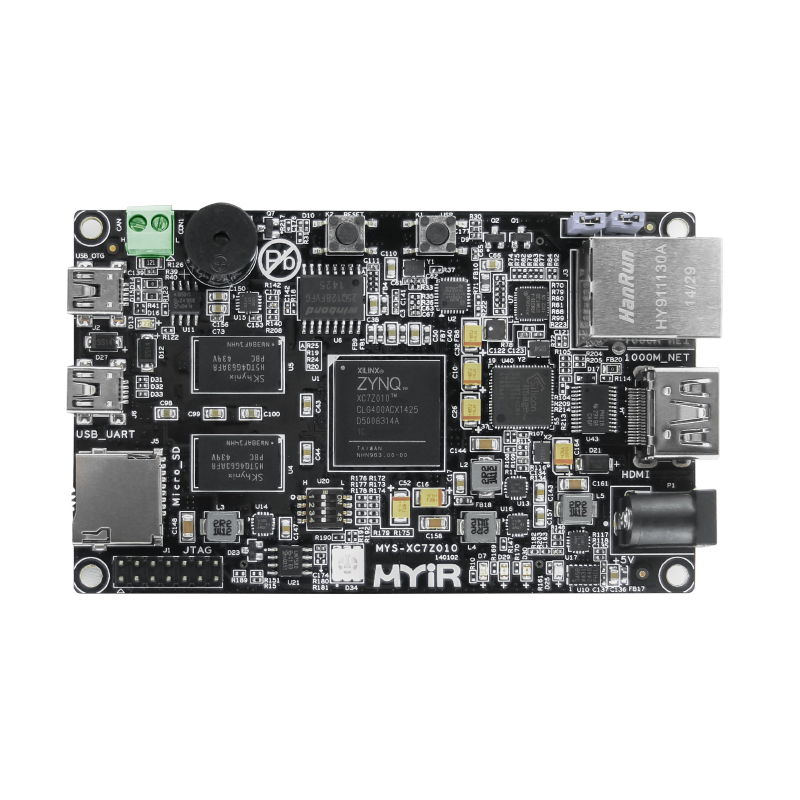

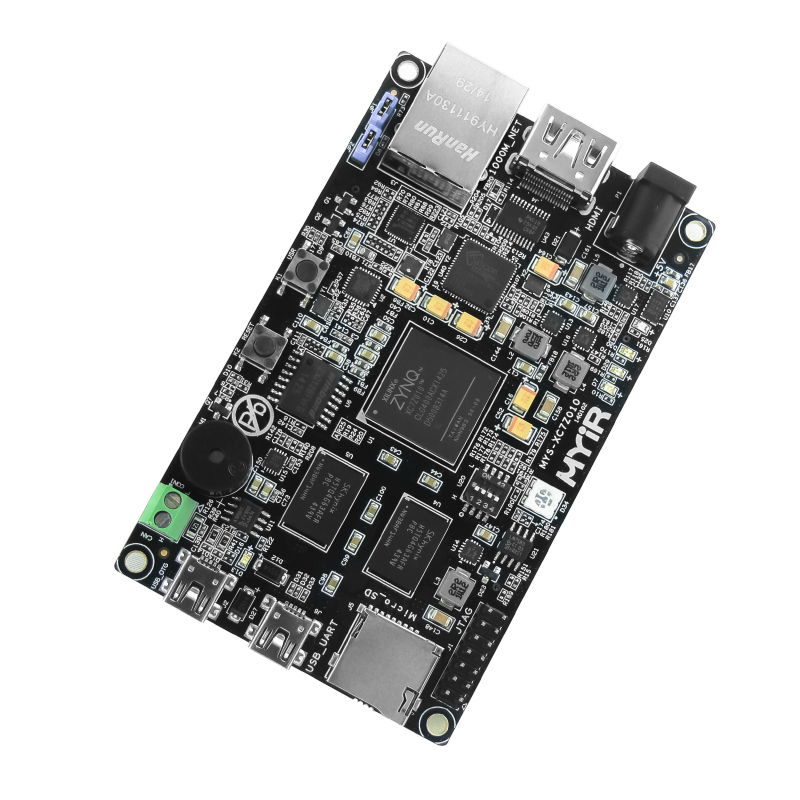

Z-turn Board

FPGA+ARM嵌入式单板

Xilinx Zynq-7010/7020处理器,Cortex-A9双核+FPGA嵌入式单板;

1G DDR3 SDRAM,16MB QSPI FLASH;

1路高清HDMI输出,支持1080P高清显示;

完美支持Linux 3.15.0系统;

-0~+ 70℃,  商业级,8层板设计,沉金工艺,独立的接地信号层,无铅;

应用:工业控制、医疗、汽车、监控等。

ARM+FPGA嵌入式单板应用范围

Xilinx Zynq-7010/7020处理器,Cortex-A9双核+FPGA嵌入式单板,适用于工业控制、医疗、汽车、监控等场景,低功耗、低成本、高带宽、高可靠性、功能定制等应用需求。

基于Xilinx Z-7000系列单板控制器

Zynq™-7000 系列器件将处理器的软件可编程能力与 FPGA 的硬件可编程能力实现完美结合,以低功耗和低成本等系统优势实现无以伦比的系统性能、灵活性、可扩展性,同时可以加速产品上市进程。 与传统的 SoC 处理解决方案不同,Zynq-7000 器件的灵活可编程逻辑能实现优化与差异化功能,使设计人员可以根据大部分应用的要求添加外设和加速器。
Zynq-7010/7020单板处理器

丰富的外设接口,自由编程

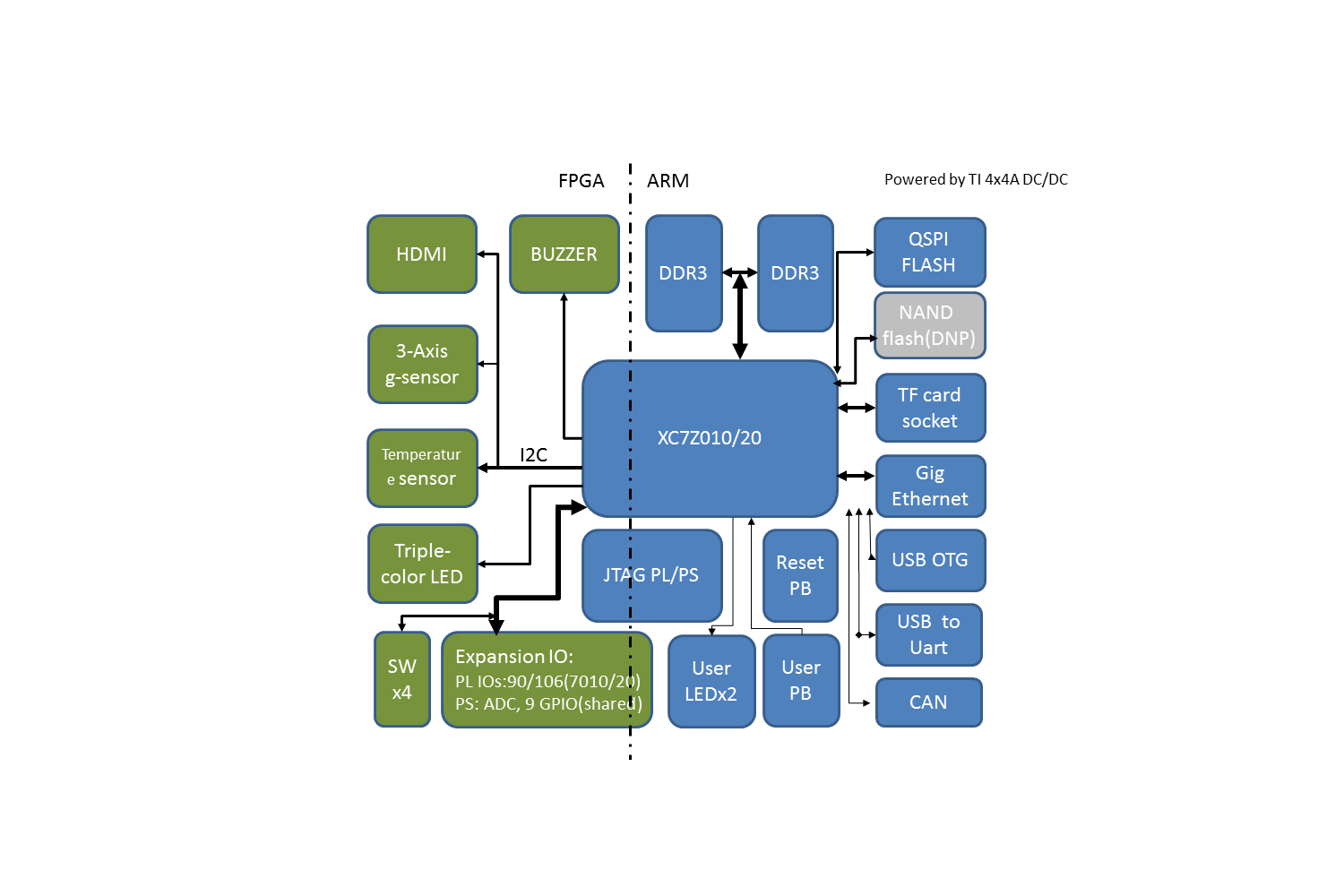

基于Xilinx Z-7000系列单板控制器,支持1 路 MINI USB接口(OTG)、1 路 USB调试串口、1 路HDMI高清输出接口、1 路TF卡接口、1路CAN接口、1路10/100/1000Mbps以太网接口、1个14PIN双排调试接口等等。

选料、设计、测试认证全方位保证

经过一系列的软硬件测试,保障产品性能稳定关键信号质量测试、高低温测试、软件压力测试,24小时无故障运行,适应严苛工业环境。

支持PYNQ测试

基于Xilinx Z-7000系列单板控制器,直接调用PYTHON库和FPGA硬件库进行功能的开发,通过ZYNQ(SOC)轻松的设计嵌入式系统,无需设计可编程逻辑电路的情况下即可通过PYNQ进行APSOC编程,并且代码可直接在ZYNQ 7000上进行开发和测试。通过PYNQ,可编程逻辑电路将作为硬件库导入并通过其API进行编程,其方式与导入和编程软件库基本相同。

丰富开发资源

基于Xilinx Z-7000系列单板控制器,配套资源丰富,为开发者提供了稳定的设计参考和完善的软件开发环境,能够有效帮助开发者提高开发效率、缩短开发周期、优化设计质量、加快产品研发和上市时间。

规格参数

项目参数
工作温度-0~+ 70℃,  商业级
环境温度-50~100 ℃
环境湿度20%~90%,非冷凝
机械尺寸63mm x 102 mm,厚 1.6mm
PCB规格8层板设计,沉金工艺,独立的接地信号层,无铅
电气指标DC 5V/2A


项目参数
CPU基于高性能双核ARM Cortex-A9处理系统
双通道高速缓存
最高支持1GB DDR
最高支持866MHz主频
支持10/100/1000M Ethernet
内存1GB  DDR3 SDRAM(2*512MB),32bit数据总线
Flash512MB NandFlash(预留)
16MB QSPI Flash
传感器三轴加速度传感器
温度传感器
USB1 路 MINI USB接口(OTG)
1 路 USB调试串口
HDMI1 路HDMI高清输出接口,支持1080P显示
TF1 路TF卡接口
CAN1路CAN接口
Ethernet1路10/100/1000Mbps以太网接口
调试接口1个14PIN双排调试接口,间距2.54mm
用户灯2个用户灯
1个FPGA配置完成指示灯
1个电源指示灯
1个RGB三色LED灯(系统心跳灯)
按键4路拨动开关,2个按键(1个复位键,1个用户键)
蜂鸣器1个蜂鸣器
用户扩展接口2个80PIN(共160PIN)双排接口,间距1.27mm
PL IOs:90/106( XC7Z010/XC7Z020)


类别名称描述信息源码
交叉编译器gcc 4.6.1gcc version 4.6.1 (Sourcery CodeBench Lite 2011.09-50)
引导程序boot.bin一级引导程序,包括FSBL、bitstream和u-bootYES
Linux内核Linux 3.15.0专为MYS-XC7Z010的硬件制定的Linux内核YES
驱动程序USB OTGUSB OTG驱动YES
Ethernet千兆以太网驱动YES
MMC/SD/TFMMC/SD/TF卡驱动YES
CANCAN驱动YES
LCD ControllerXYLON LCD屏驱动YES
HDMIHDMI驱动YES
ButtonButton驱动YES
UART串口驱动YES
LEDLED驱动YES
GPIOGPIO驱动YES
Buzzer蜂鸣器驱动YES
G-Sensor三轴传感器驱动YES
Temperature Sensor温度传感器驱动YES
文件系统RamdiskRamdisk系统镜像
Ubuntu Desktop 12.04tar归档文件和TF镜像文件


右滑表格查看更多内容

产品选型

名称型号芯片配置
Z-turn BoardMYS-7Z010-V2-CXC7Z010-1CLG400C带配件包
MYS-7Z010-V2-C-SXC7Z010-1CLG400C无配件包(仅配TF卡、光盘)
MYS-7Z020-V2-CXC7Z020-1CLG400C带配件包
MYS-7Z020-V2-C-SXC7Z020-1CLG400C无配件包(仅配TF卡、光盘)
右滑表格查看更多内容

选配模块

名称购买链接
MY-WF003U  USB WIFI模块点击购买
Z-turn IO Cape点击购买
MY-CAM002U  USB摄像头模块点击购买
Xilinx下载线点击购买
右滑表格查看更多内容

资料下载

资料名称 类型 大小 下载/查看
米尔产品手册 pdf 21.5 MB download
Z-turn Board产品介绍 pdf 771.12 KB download
