Z-turn Lite Board

基于ZYNQ-7000S系列的一款Z-turn精简版开发板

基于XILINX ZYNQ-7007S/7010 Cortex-A9单/双核+FPGA;

搭载开发必备的10/100/1000M网口、USB OTG、TF卡、JTAG接口;

512MB  DDR3 SDRAM、16MB QSPI FLASH;

1路千兆网口,1路USB OTG,1路TF卡接口,1路JTAG等;

完美支持Linux 3.15.0;

-0~+ 70℃,商业级、双排插针接口、10层板设计、沉金工艺;

应用:电机控制/机器视觉/PLC/工业自动化/测试与测量。

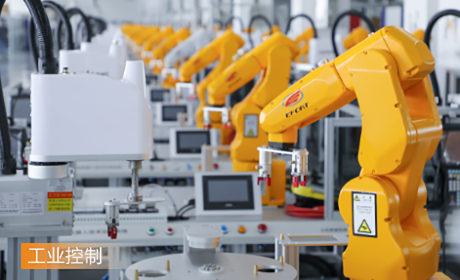

ZYNQ-7000S产品的应用领域

Zynq-7000S 和 6.25Gb/s 收发器一起提供,配备有通用固化外设,所实现的成本优化系统集成是电机控制与嵌入式视觉等工业物联网应用的理想选择。

简单开发从Z-turn Lite开始

Zynq-7000S 器件采用与 28nm Artix®-7 可编程逻辑配对的单核 ARM Cortex™-A9 处理器,是可扩展 Zynq-7000 平台的最低成本产品。Zynq-7000S 和 6.25Gb/s 收发器一起提供,配备有通用固化外设,所实现的成本优化系统集成是电机控制与嵌入式视觉等工业物联网应用的理想选择。
ZYNQ-7000S开发板处理器

功能扩展性强,开发自由度高

Z-turn Lite是米尔电子(MYIR)推出的一款Z-turn精简版开发板。主板基于ZYNQ-7000S系列中的Z-7007S 单核ARM+FPGA的SOC为核心,搭载开发必备的10/100/1000M网口、USB OTG、TF卡、JTAG接口,其余接口通过扩展引出,方便用户以最低成本实现芯片评估和产品开发。

超高产品质量:选料、设计、测试认证全方位保证

Z-turn Lite开发板,经过一系列的软硬件测试,保障产品性能稳定关键信号质量测试、高低温测试、软件压力测试,24小时无故障运行,适应严苛工业环境。

配套扩展板

Z-turn Lite IO Cape 是一款为 Z-turn Lite Board 设计的 IO 扩展板,扩展出的接口有HDMI,普通 IO,LCD,摄像头接口,方便用户以最低成本实现芯片评估和产品开发。

丰富的开发资源

Z-turn Lite配套资源丰富,为开发者提供了稳定的设计参考和完善的软件开发环境,能够有效帮助开发者提高开发效率、缩短开发周期、优化设计质量、加快产品研发和上市时间。

规格参数

项目参数
工作温度-0~+ 70℃,商业级(电气指标:符合CE,FCC,CCC规范要求)
环境温度-50~100 ℃
环境湿度20%~90%,非冷凝
PCB尺寸91mm x 63mm
PCB规格10层板设计,沉金工艺,独立的接地信号层,无铅
电源输入要求DC 5V2A
系统功耗8W
接口类型双排插针接口


项目参数
存储卡接口1路 TF 卡接口
USB接口1 路 MINI  USB接口 (OTG)
数据传输接口1路10/100/1000Mb/s以太网接口
输入2个按键(1个复位,1个用户)
LED指示灯1个用户灯(系统运行呼吸灯)
1个FPGA配置完成指示灯
1个FPGA初始化指示灯
1个电源指示灯
1个USB过流错误指示灯
调试接口1个14PIN双排JTAG调试接口,间距2.54mm
1 路 UART调试串口
扩展接口1个120PIN双排接口


项目参数
CPU基于高性能单/双核ARM Cortex-A9处理系统
双通道高速缓存
最高支持1GB DDR
最高支持866MHz主频
支持10/100/1000M Ethernet
内存512MB  DDR3 SDRAM(2*256MB),32bit数据总线
Flash4GB eMMC Flash
16MB QSPI Flash
Ethernet1路10/100/1000Mbps以太网接口


类别
名称描述信息源码
交叉编译器gcc 4.6.1gcc version 4.6.1 (SourceryCodeBench Lite 2011.09-50)
引导程序boot.bin一级引导程序,包括FSBL、bitstream和u-bootYES
Linux内核Linux 3.15.0专为MYS-XC7Z007s和MYS-XC7Z010的硬件制定的Linux内核YES
驱动程序USB OTGUSB OTG驱动YES
Ethernet千兆以太网驱动YES
MMC/SD/TFMMC/SD/TF卡驱动YES
ButtonButton驱动YES
UART串口驱动YES
LEDLED驱动YES
GPIOGPIO驱动YES
看门狗看门狗驱动YES
文件系统RamdiskRamdisk系统镜像


右滑表格查看更多内容

产品选型

名称型号芯片配置
Z-turn Lite BoardMYS-7Z007S-C-SXC7Z007S无配件包(仅配TF卡、光盘)
MYS-7Z007S-CXC7Z007S带配件包
MYS-7Z010-L-C-SXC7Z010无配件包(仅配TF卡、光盘)
MYS-7Z010-L-CXC7Z010带配件包
右滑表格查看更多内容

选配模块

名称购买链接
MY-WF003U  USB WIFI模块点击购买
Z-turn IO Cape点击购买
MY-CAM002U  USB摄像头模块点击购买
Xilinx下载线点击购买
右滑表格查看更多内容

资料下载

资料名称 类型 大小 下载/查看
米尔产品手册 pdf 21.5 MB download
Z-turn Lite入门指导手册 pdf 4.94 MB download
