MYC-Y7Z010/20-V2核心板及开发板

高性能高品质ZYNQ7000计算平台

XILINX XC7Z010/20, 双核Cortex-A9融合ARTIX-7 FPGA;

1GBDDR, 4GB eMMc ,32MB QSPI flash;

板载千兆以太网 PHY;

极致选料与工艺标准,品质可靠;

提供完善硬件参考&软件源码及教程,助力产品开发;

适用于适合运动控制,机器视觉,ADAS,专业相机,工业以太网,测试&测量等应用场景。

XILINX XC7Z010/20高性能处理器应用范围

MYC-Y7Z010/20-V2核心板及开发板,基于XILINX XC7Z010/20处理器,以Cortex-A9处理核加Artix-7的FPGA架构,性能强悍,适合运动控制,机器视觉,ADAS,专业相机,工业以太网,测试&测量等。
Zynq-7010核心板开发板应用领域
Zynq-7010核心板开发板应用领域
Zynq-7010核心板开发板应用领域
Zynq-7010核心板开发板应用领域
Zynq-7010核心板开发板应用领域
Zynq-7010核心板开发板应用领域

机器视觉领域,“芯“动之选

MYC-Y7Z010/20-V2核心板及开发板,基于xilinx Zynq 7010/20,双核Cortex-A9;PS部分(ARM)与PL部分(FPGA)之间采用AXI 高速片上总线通信,吉比特级带宽,突破传统ARM+FPGA架构的通信瓶颈,通过PL部分(FPGA)灵活配置丰富的外设接口,如串口、以太网口、 视频接口等,可满足工业以太网等应用的拓展性需求
Zynq-7010核心板开发板处理器

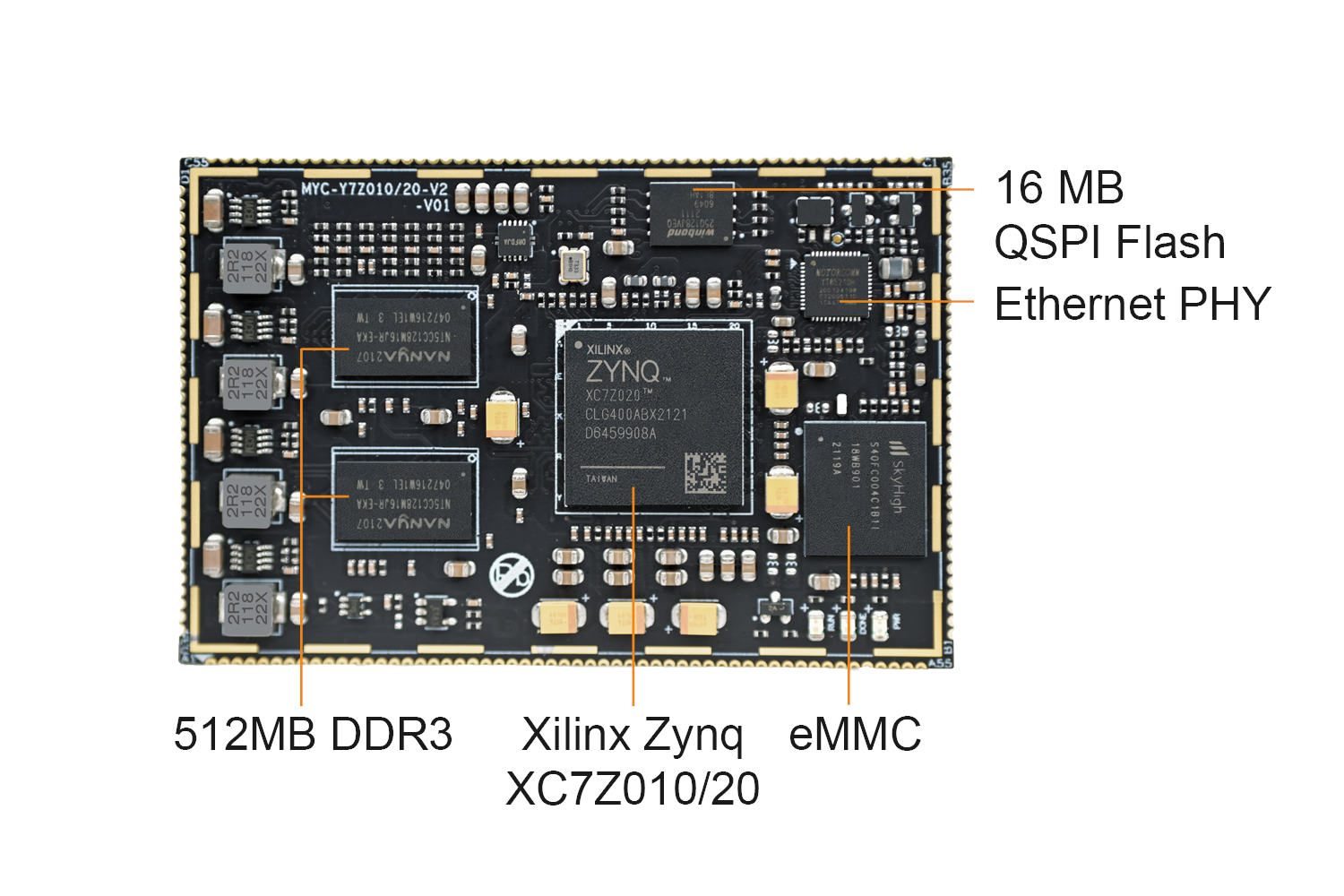

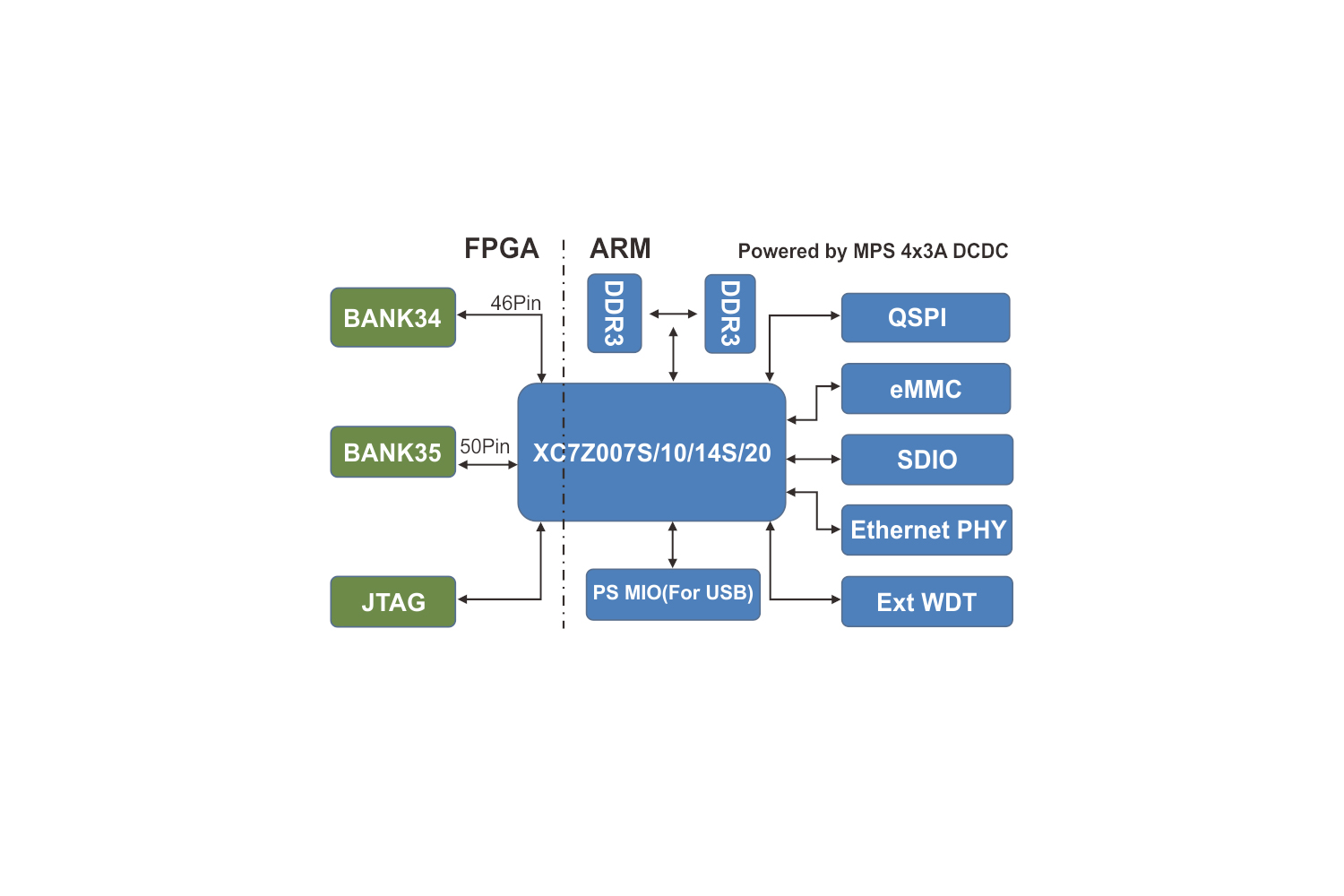

核心板标注图、框架图

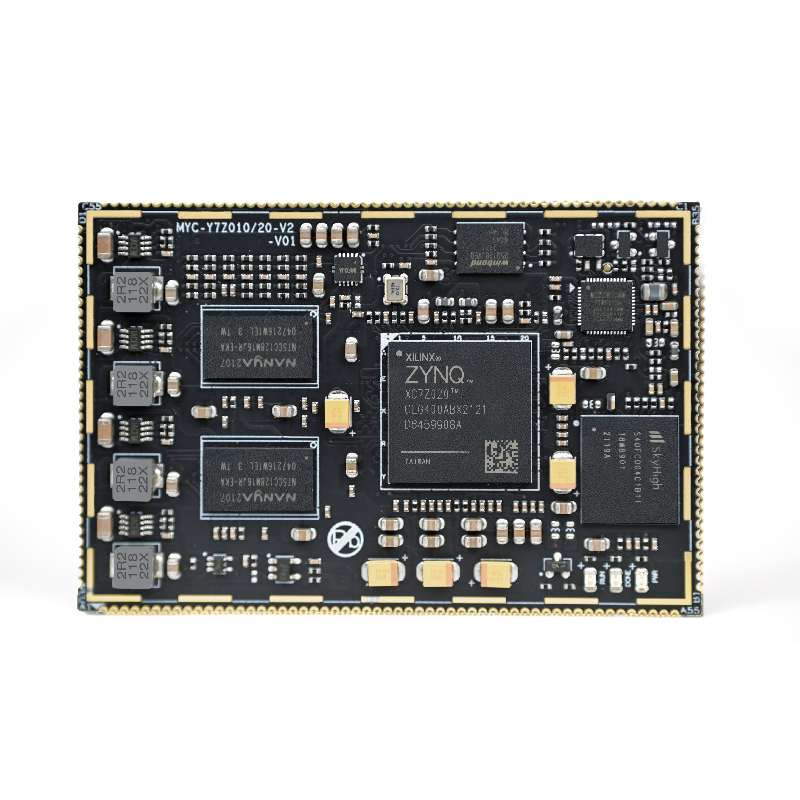

MYC-Y7Z010/20-V2核心板,由XILINX XC7Z010/20处理器、1GBDDR, 4GB eMMc ,32MB QSPI flash 的完善存储组合,拒绝瓶颈;板载千兆以太网 PHY,板载外置看门狗电路,完善易用;16 PS MIO,100/125 PL MIO。
Zynq-7010核心板开发板核心板
Zynq-7010核心板开发板核心板

超高产品质量:选料、设计、测试认证全方位保证

MYC-Y7Z010/20-V2核心板及开发板,经过一系列的软硬件测试,保障产品性能稳定关键信号质量测试、高低温测试、软件压力测试,24小时无故障运行,适应严苛工业环境。
  • Zynq-7010核心板开发板核心板通过各类测试
    Zynq-7010核心板开发板核心板通过各类测试
    Zynq-7010核心板开发板核心板通过各类测试
    Zynq-7010核心板开发板核心板通过各类测试
    Zynq-7010核心板开发板核心板通过各类测试
    Zynq-7010核心板开发板核心板通过各类测试

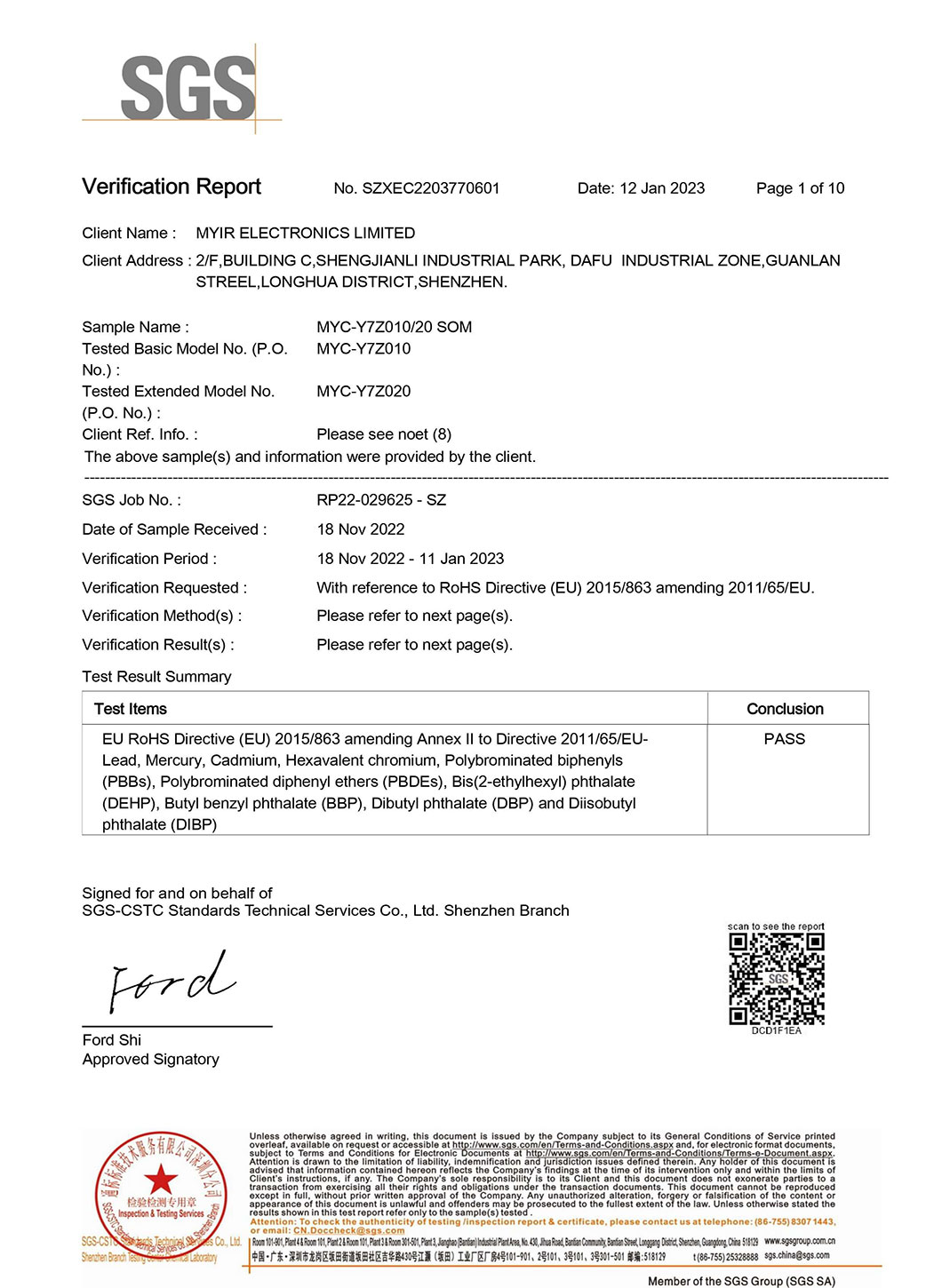

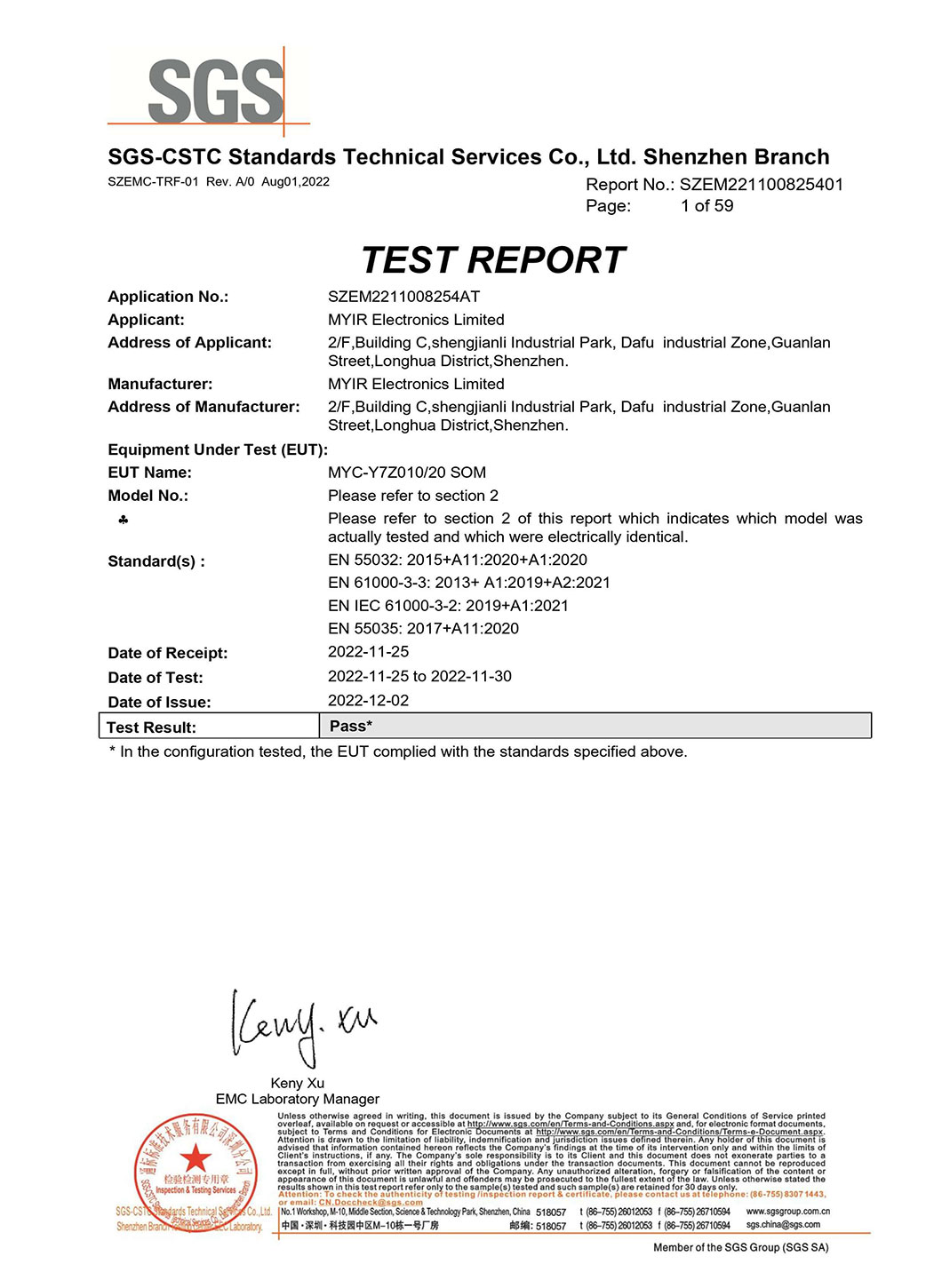

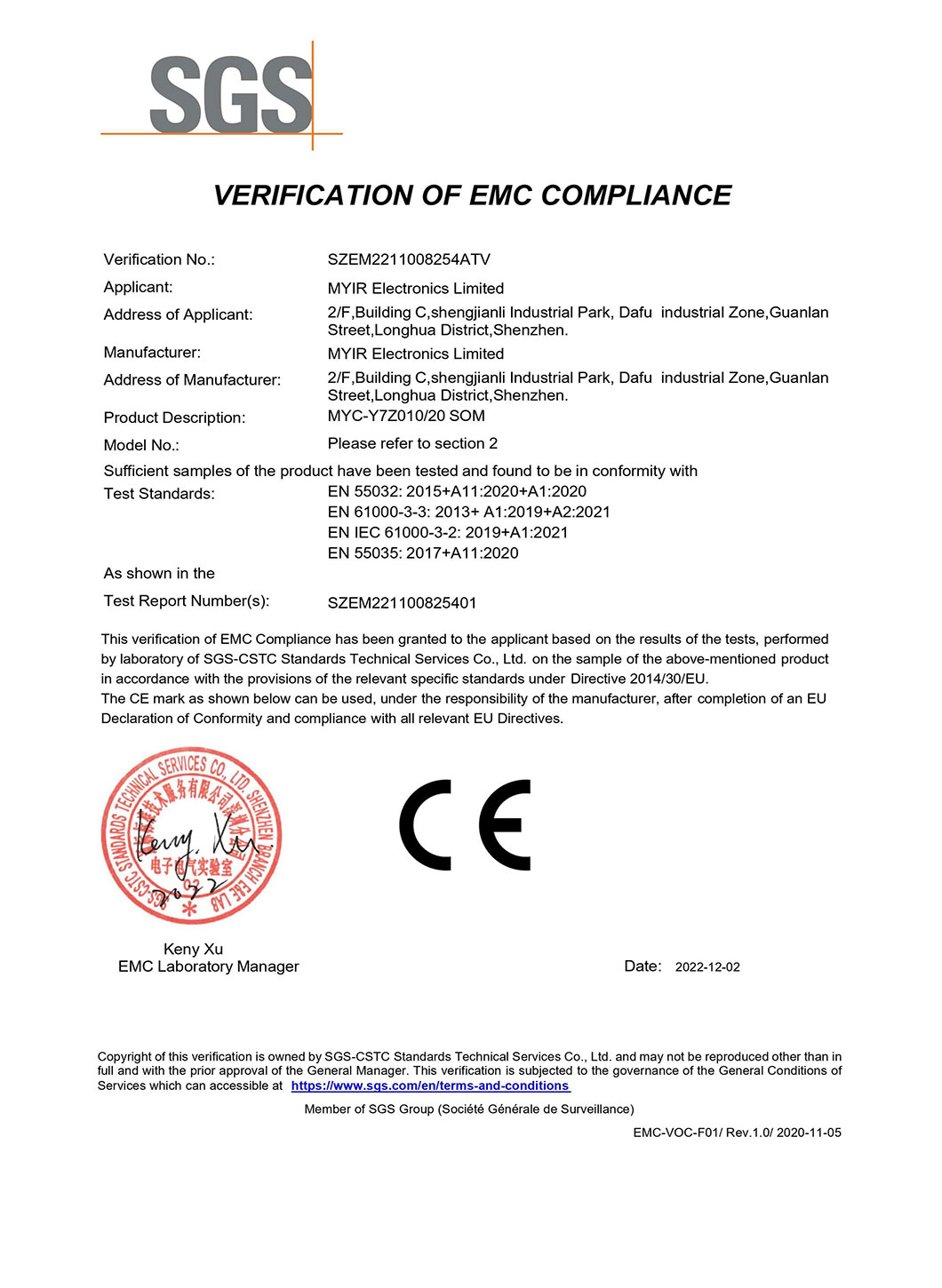

  • Zynq-7010核心板开发板证书
    Zynq-7010核心板开发板证书
    Zynq-7010核心板开发板证书

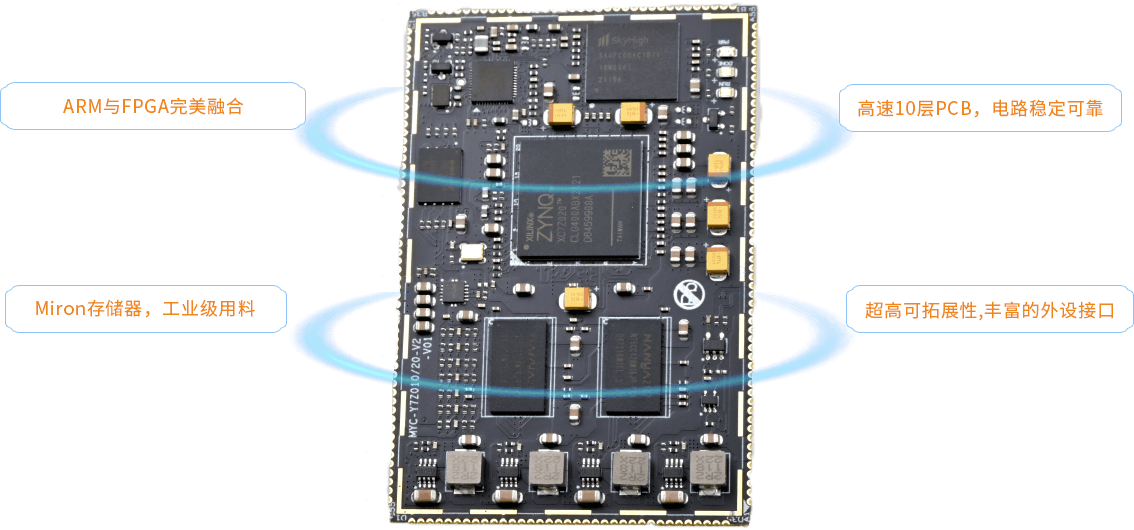

高度集成设计

MYC-Y7Z010/20-V2核心板及开发板,采用10层PCB板,沉金工艺生产,独立的接地信号层,无铅。核心板和底板采用180PIN邮票孔连接,抗冲击,性价比高。
Zynq-7010核心板开发板核心板接口丰富,性价比高

丰富开发资源

MYC-Y7Z010/20-V2核心板及开发板,配套资源丰富,为开发者提供了稳定的设计参考和完善的软件开发环境,能够有效帮助开发者提高开发效率、缩短开发周期、优化设计质量、加快产品研发和上市时间。
Zynq-7010核心板开发板开发资源

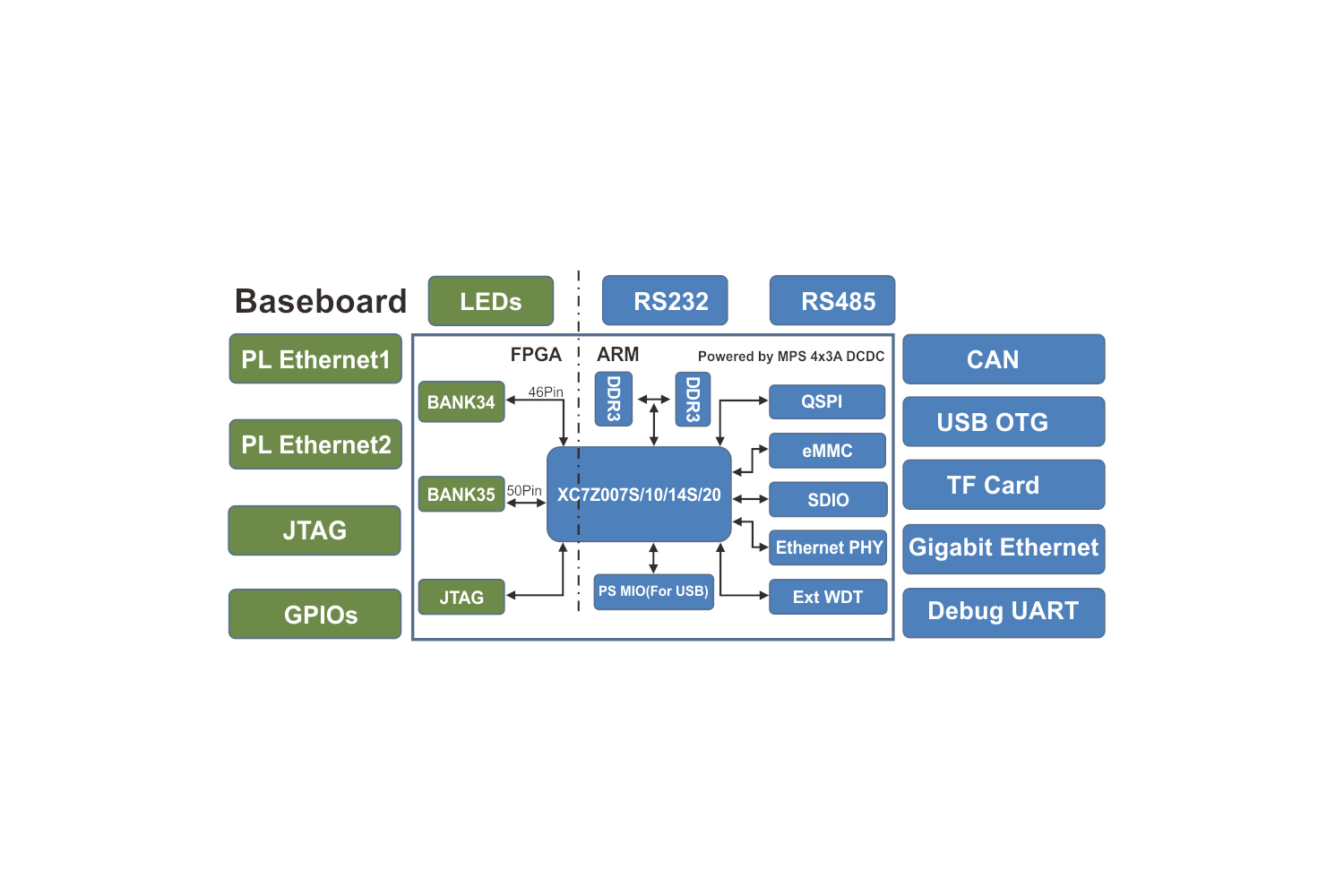

开发板套件标注、框架图

各种外设给足,适合应用广泛
Zynq-7010核心板开发板开发板
Zynq-7010核心板开发板开发板

规格参数

根据CPU型号、工作温度等参数的不同,请从以下列表中选择最适合您的型号。针对批量要求,米尔提供定制服务,可以选配核心板参数。
项目参数
工作温度-40~+ 85℃ 工业级
环境湿度20%~90%,非冷凝
机械尺寸底板:153mm x 80 mm
核心板:75mm x 50 mm
PCB规格底板:4层,沉金工艺生产,独立的接地信号层,无铅
核心板:10层,沉金工艺生产,独立的接地信号层,无铅
电源供电核心板:5V/2A
开发板:12V/2A
核心板接口类型180 Pin 1.27mm Pin Pitch邮票孔


右滑表格查看更多内容

规格参数

核心板型号主频内存存储器工作温度
MYC-Y7Z010-V2-4E512D-667-I667MHz4G  eMMC Flash512M  DDR工业级:-40~+85℃
MYC-Y7Z020-V2-4E512D-766-I766MHz4G  eMMC Flash512M  DDR工业级:-40~+85℃
开发板型号主频内存存储器工作温度
MYD-Y7Z010-V2-4E512D-667-I667MHz4G  eMMC Flash512M  DDR工业级:-40~+85℃
MYD-Y7Z020-V2-4E512D-766-I766MHz4G  eMMC Flash512M  DDR
工业级:-40~+ 85℃
右滑表格查看更多内容

选配模块

功能类型模块型号详情链接
显示屏MY-TFT043RV2  液晶模块查看详情
MY-TFT070CV2 7寸电容式触摸屏查看详情
MY-TFT070RV2 7寸电阻式触摸屏查看详情
Xilinx下载线Xilinx下载线查看详情
WIFIMY-WF003U  USB WIFI模块查看详情
摄像头MY-CAM002U  USB摄像头模块查看详情
IO扩展板MYD-Y7Z010/007S  IO Cape
右滑表格查看更多内容

资料下载

资料名称 类型 大小 下载/查看
米尔产品手册 pdf 21.5 MB download
MYD-Y7Z010-V2产品介绍 pdf 1.24 MB download
右滑表格查看更多内容
