MYC-J1028X核心板及开发板

双核Cortex A72+支持6个千兆工业网口

基于NXP LS1028A处理器,双核 Cortex™-A72,主频1.5GHz;

支持6个千兆网口,且都支持TSN(开发板支持5个千兆工业网口);

具备PCIe3.0、SATA3.0、USB3.0、CAN-FD等高速总线接口;

支持DP显示,可支持DP1.3和eDP1.4,显示分辨率高达4K@60FPS;

工业级-40℃ - +85℃,金手指314PIN;

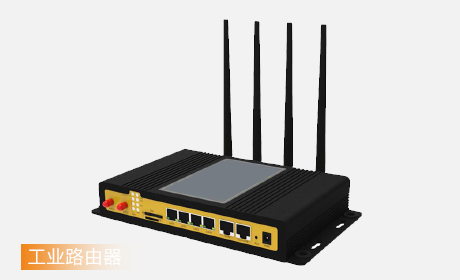

适用于工业路由器、工业控制、边缘计算、汽车电子、工业物联网等场景。

高速率 高性能LS1028A处理器的应用范围

MYC-J1028X核心板及开发板,采用NXP LS1028A系列处理器,具有丰富的高速接口和支持高清显示的特点,适用于工业路由器、工业控制、边缘计算、汽车电子、工业物联网等对高速总线接口、处理性能以及显示要求较高的场景。

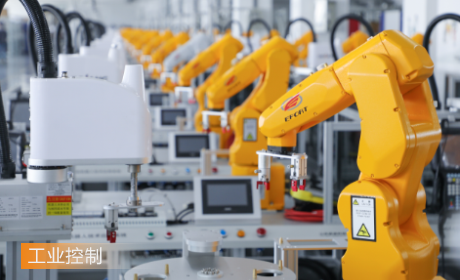

LS1028A应用领域
LS1028A应用领域
LS1028A应用领域
LS1028A应用领域
LS1028A应用领域
LS1028A应用领域

NXP Cortex A72 双核处理器,适合高速率、高性能、高显示的场景

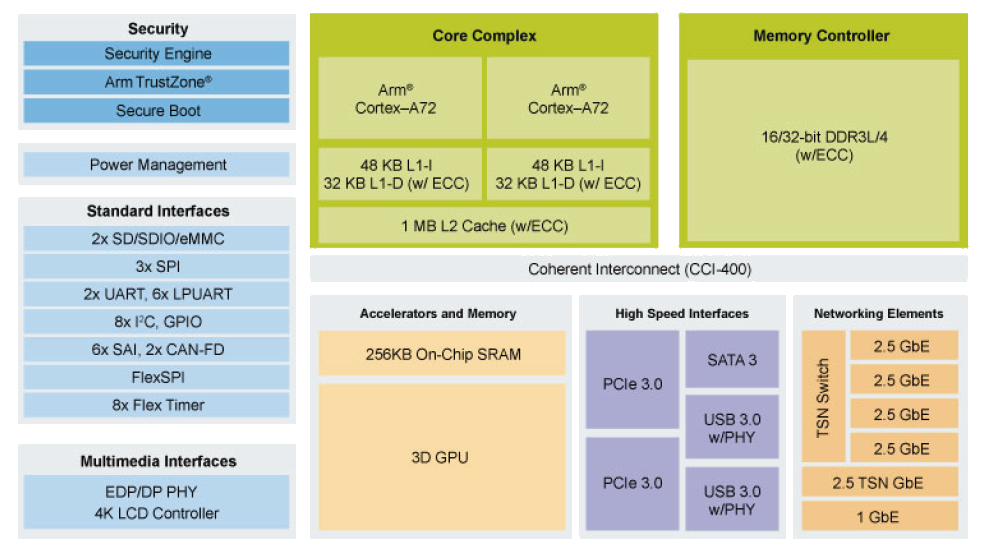

MYC-J1028X核心板及开发板,LS1028A处理器搭载双核 Cortex™-A72 CPU, 1.5GHz主频,包括支持时间敏感网络(TSN)的以太网交换机和以太网控制器;具有两个功能强大的64位Arm®v8内核支持工业控制的实时处理;内置GPU和LCD控制器使人机接口(HMI)系统支持新一代接口。
LS1028A处理器

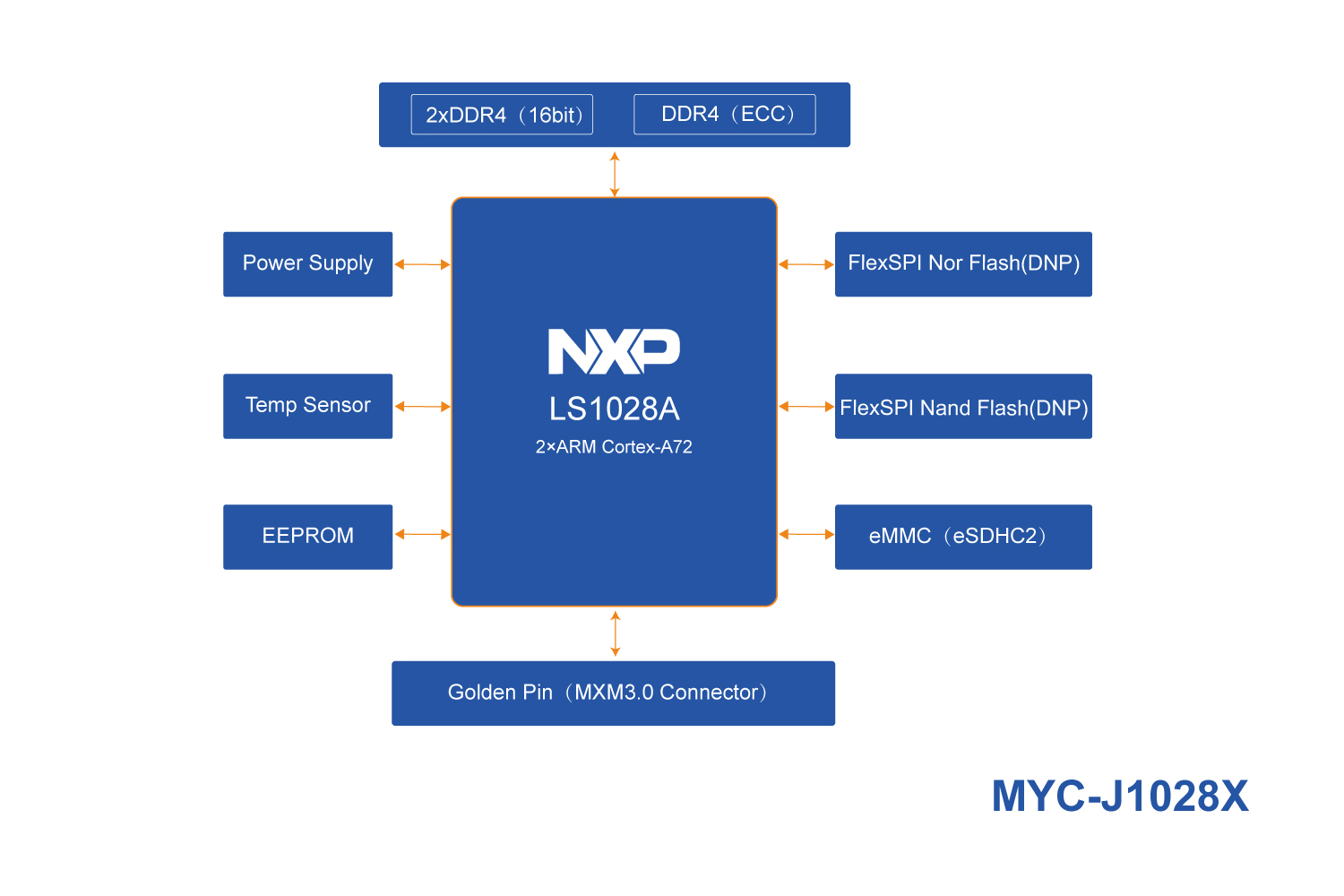

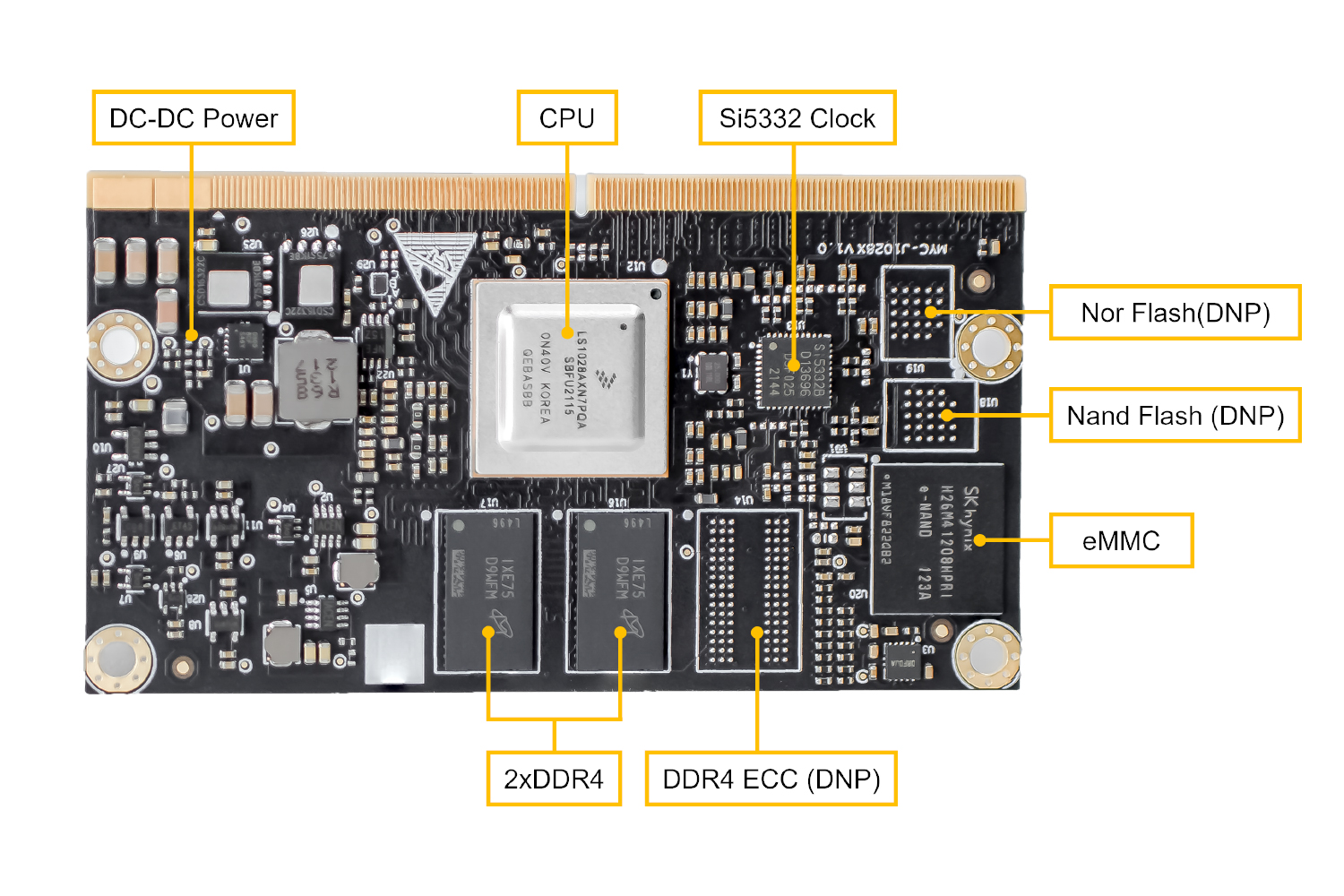

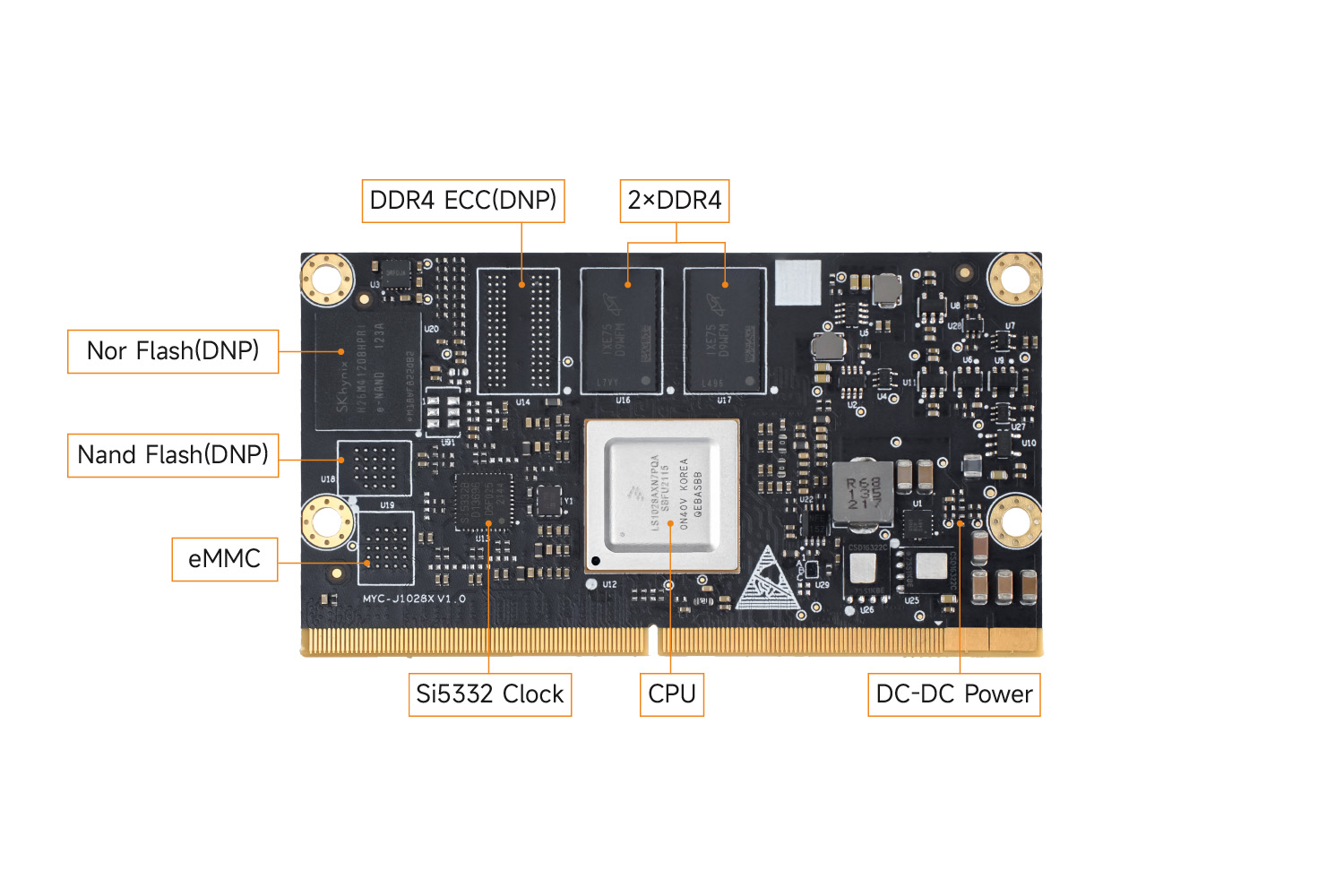

核心板标注图、框架图

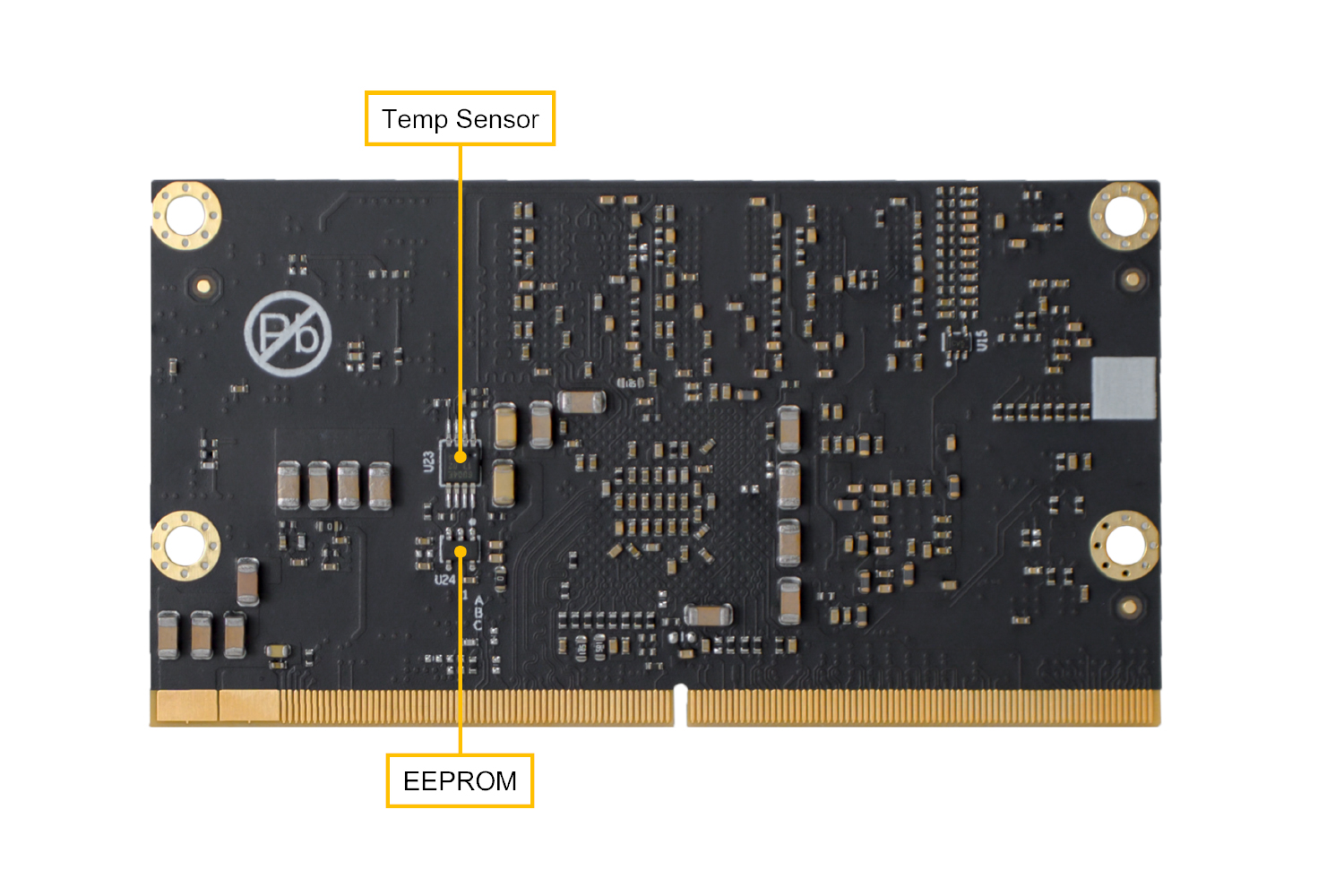

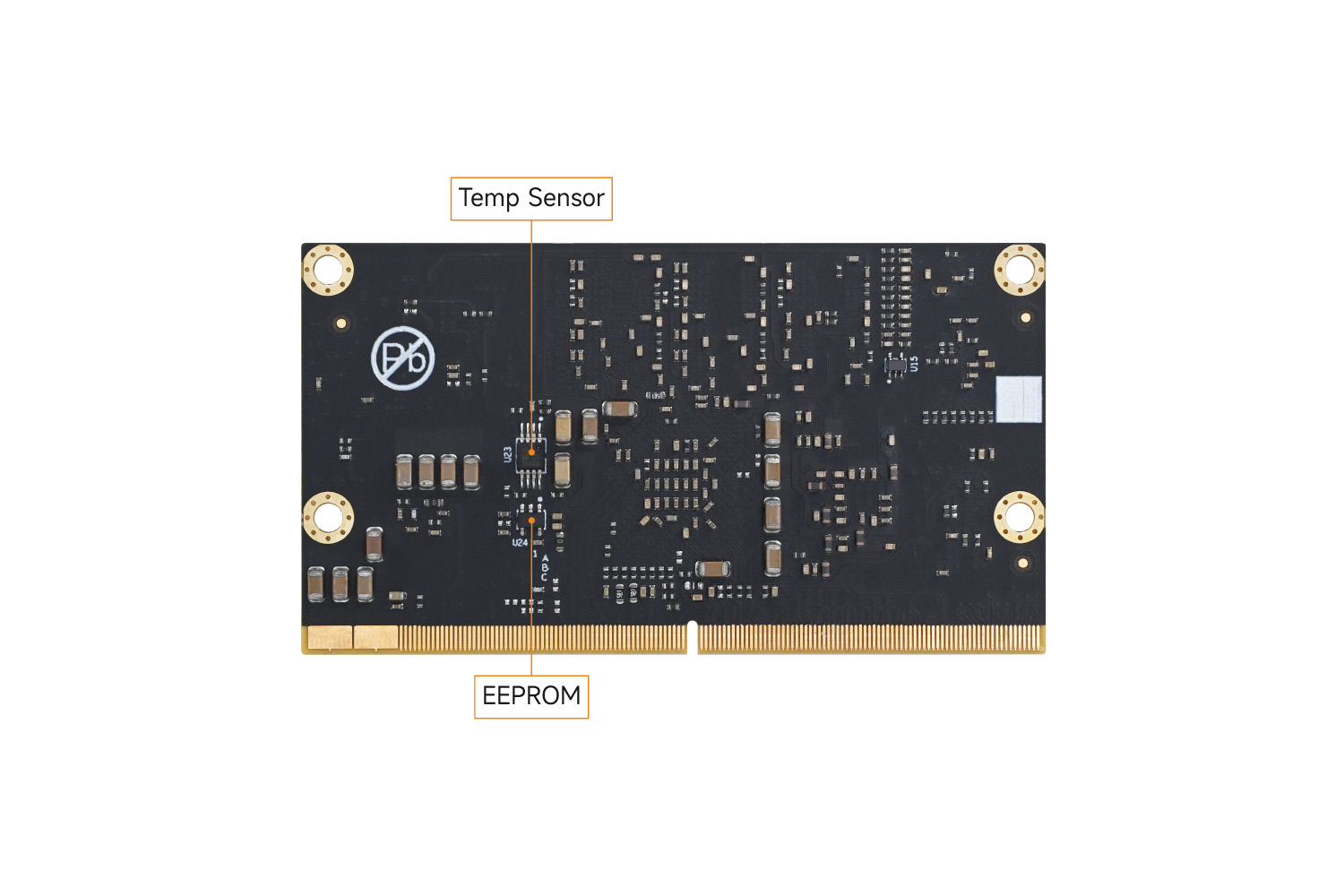

MYC-J1028X核心板采用高密度高速电路板设计,在大小为82mmx45mm的板卡上集成了LS1028A处理器、DDR4、eMMC、Flex-SPI、EEPROM、 Temp Sensor等电路。

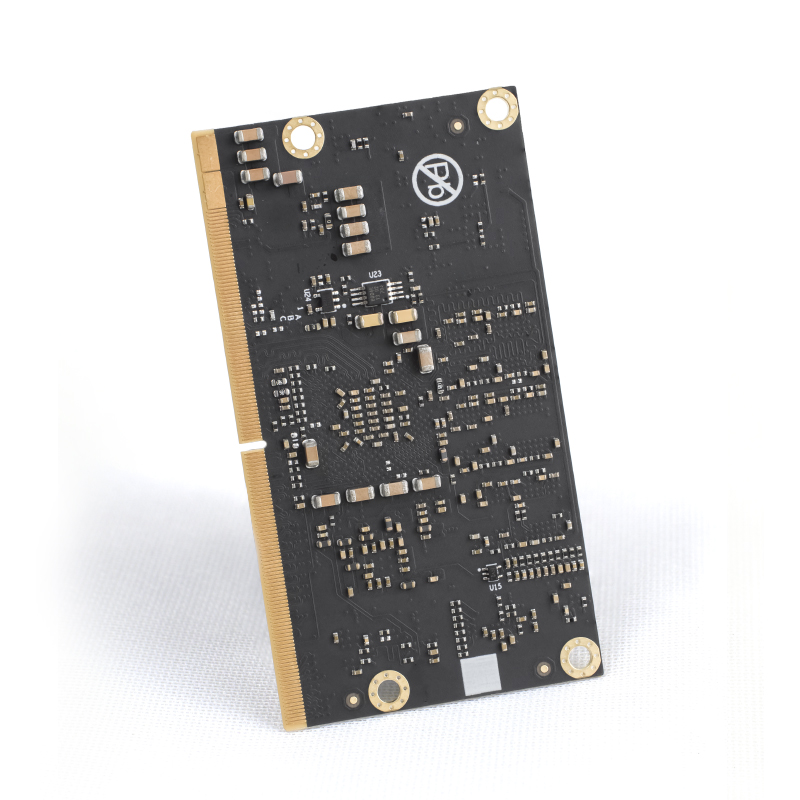

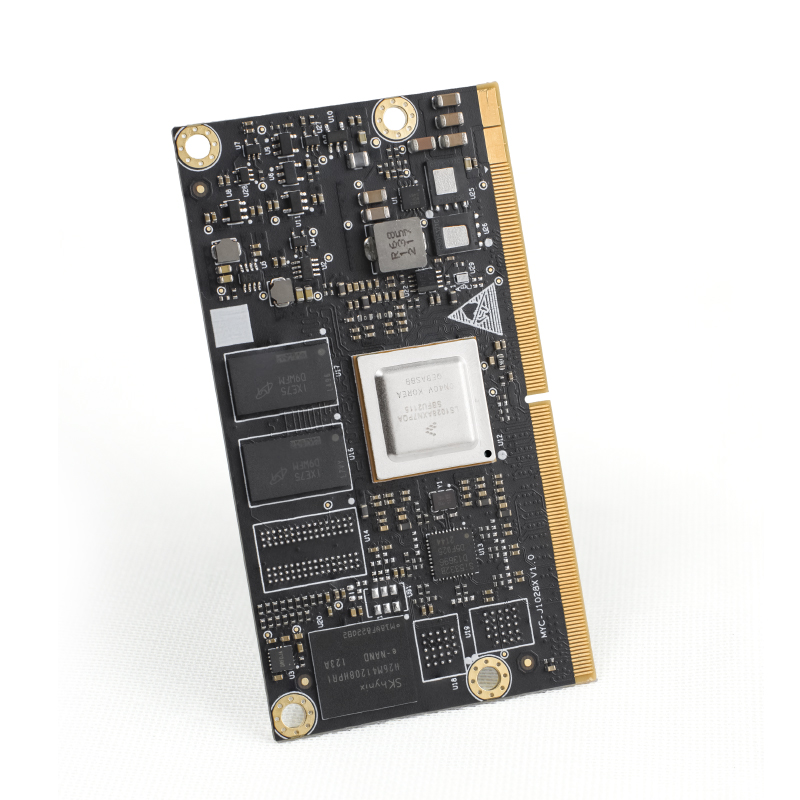

LS1028A核心板
LS1028A核心板
LS1028A核心板

选料、设计、测试认证全方位保证

MYC-J1028X核心板及开发板经过一系列的软硬件测试,保障产品性能稳定关键信号质量测试、高低温测试、软件压力测试,24小时无故障运行,适应严苛工业环境。
  • LS1028A核心板通过各类测试
    LS1028A核心板通过各类测试
    LS1028A核心板通过各类测试
    LS1028A核心板通过各类测试
    LS1028A核心板通过各类测试
    LS1028A核心板通过各类测试

品质可靠 高性价比

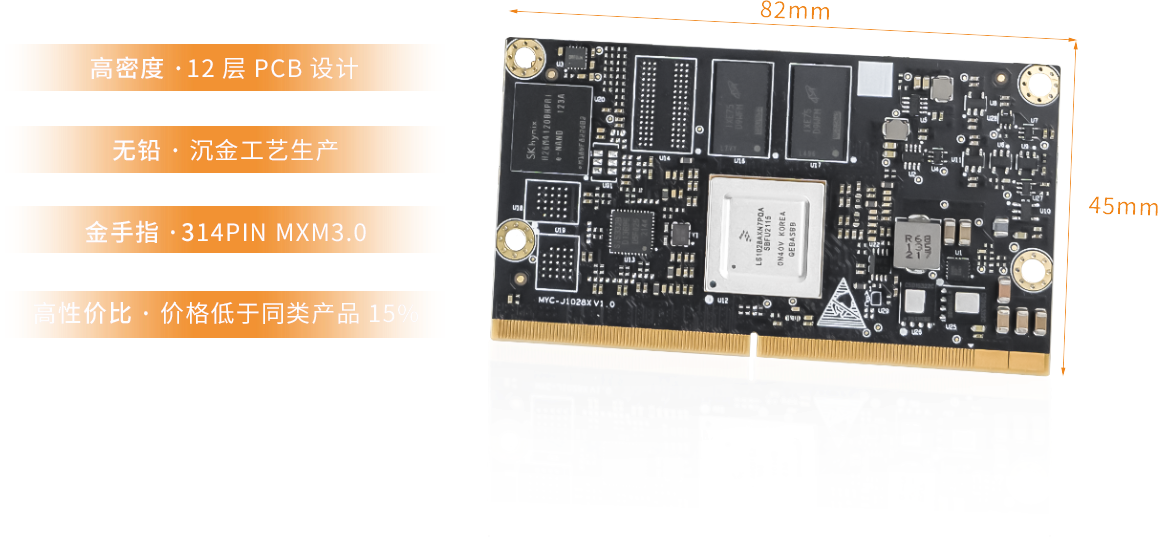

MYC-J1028X核心板尺寸82*45mm,板卡采用12层高密度PCB设计,沉金工艺生产,独立的接地信号层,无铅。核心板和底板采用314PIN MXM3.0金手指连接器连接,性价比高。
LS1028A核心板接口丰富,性价比高

丰富开发资源

MYC-J1028X核心板及开发板软件资料包含但不限于提供Linux、Ubuntu、Edge所有外设驱动源码和相关开发工具。文档资料包含产品手册、硬件用户手册、硬件设计指南、底板PDF原理图、Linux软件评估和开发指南等相关资料。
LS1028A开发资源

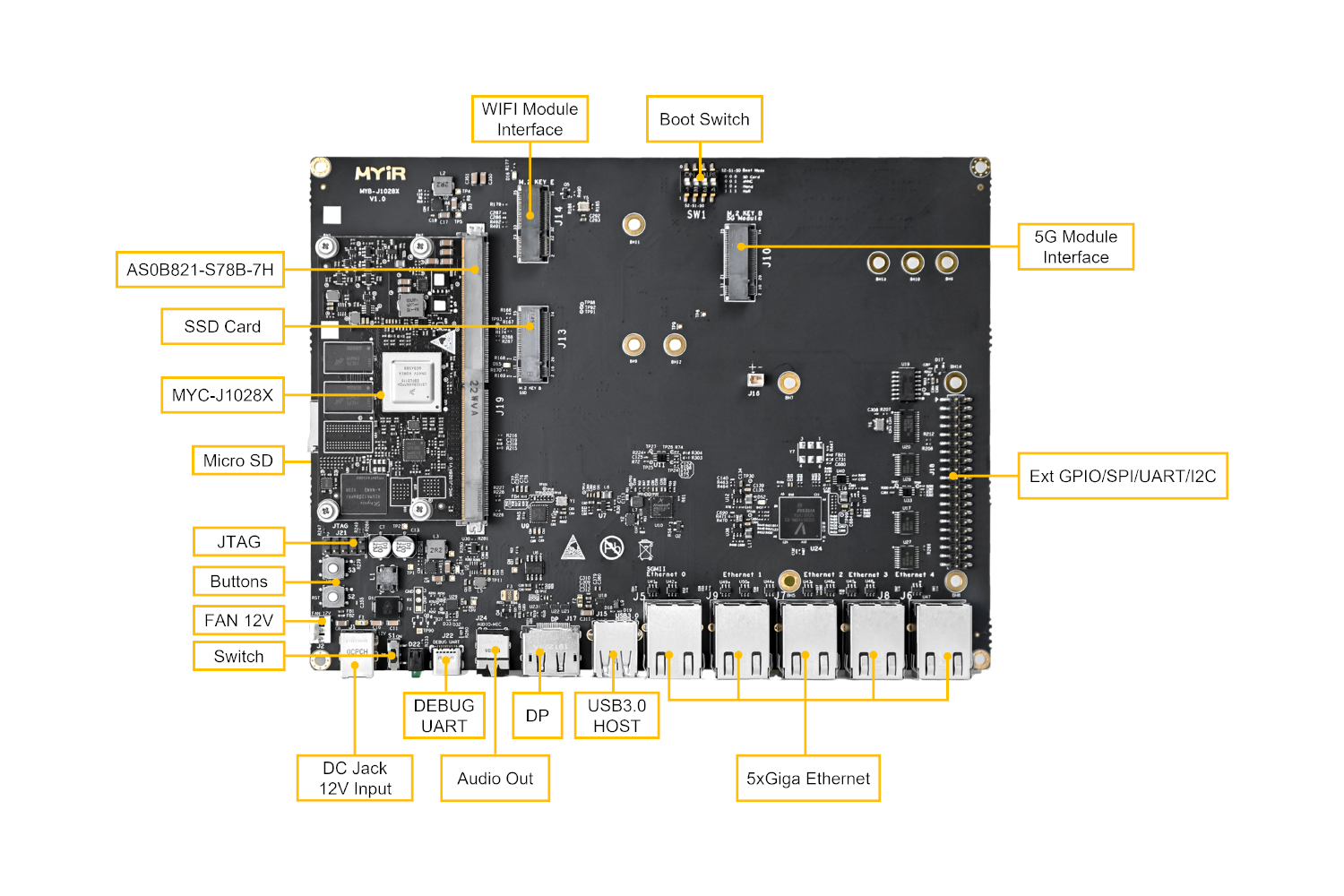

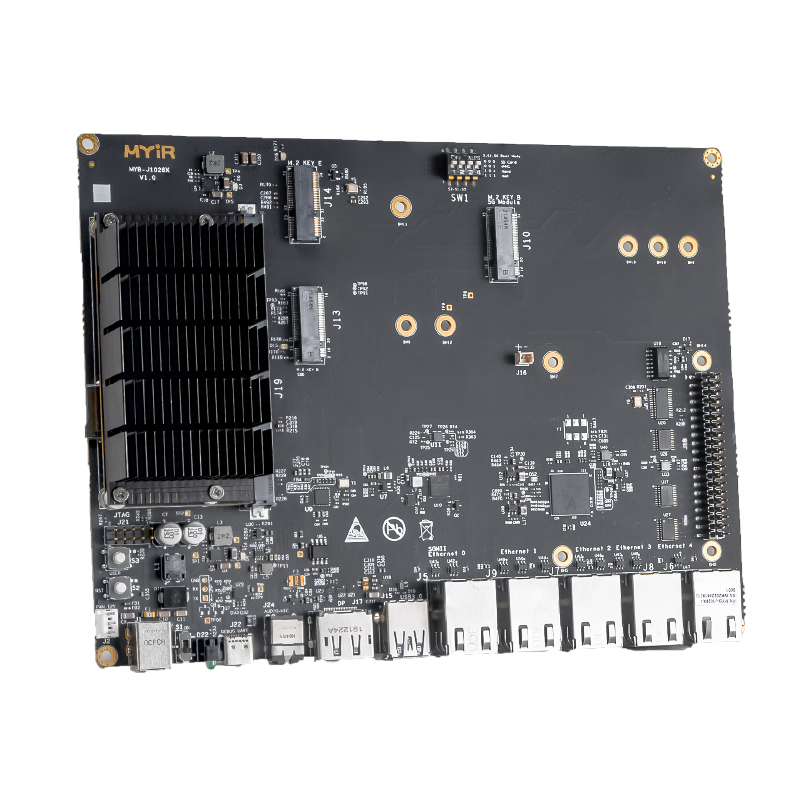

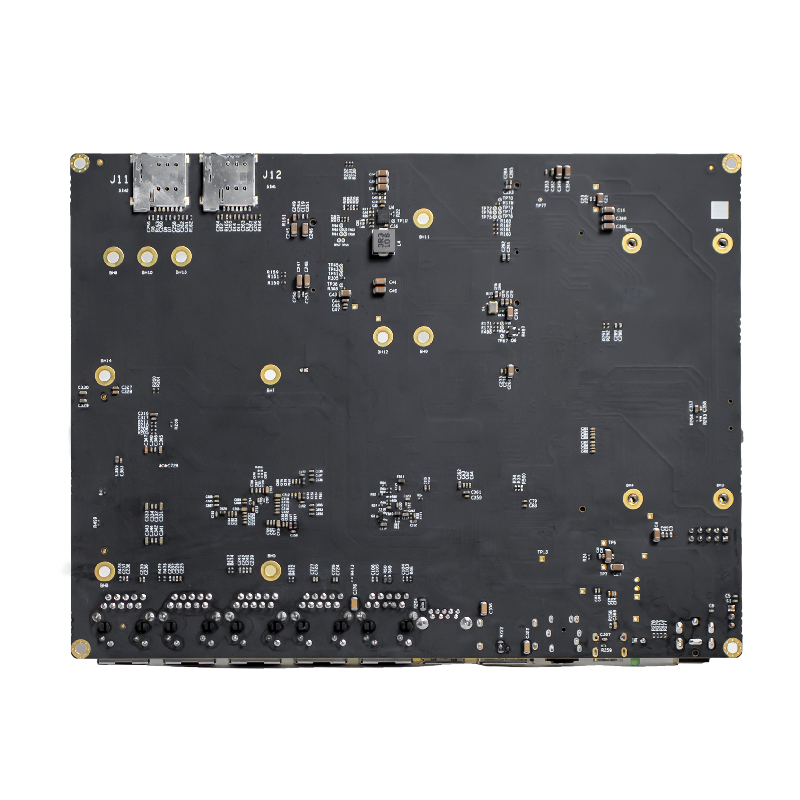

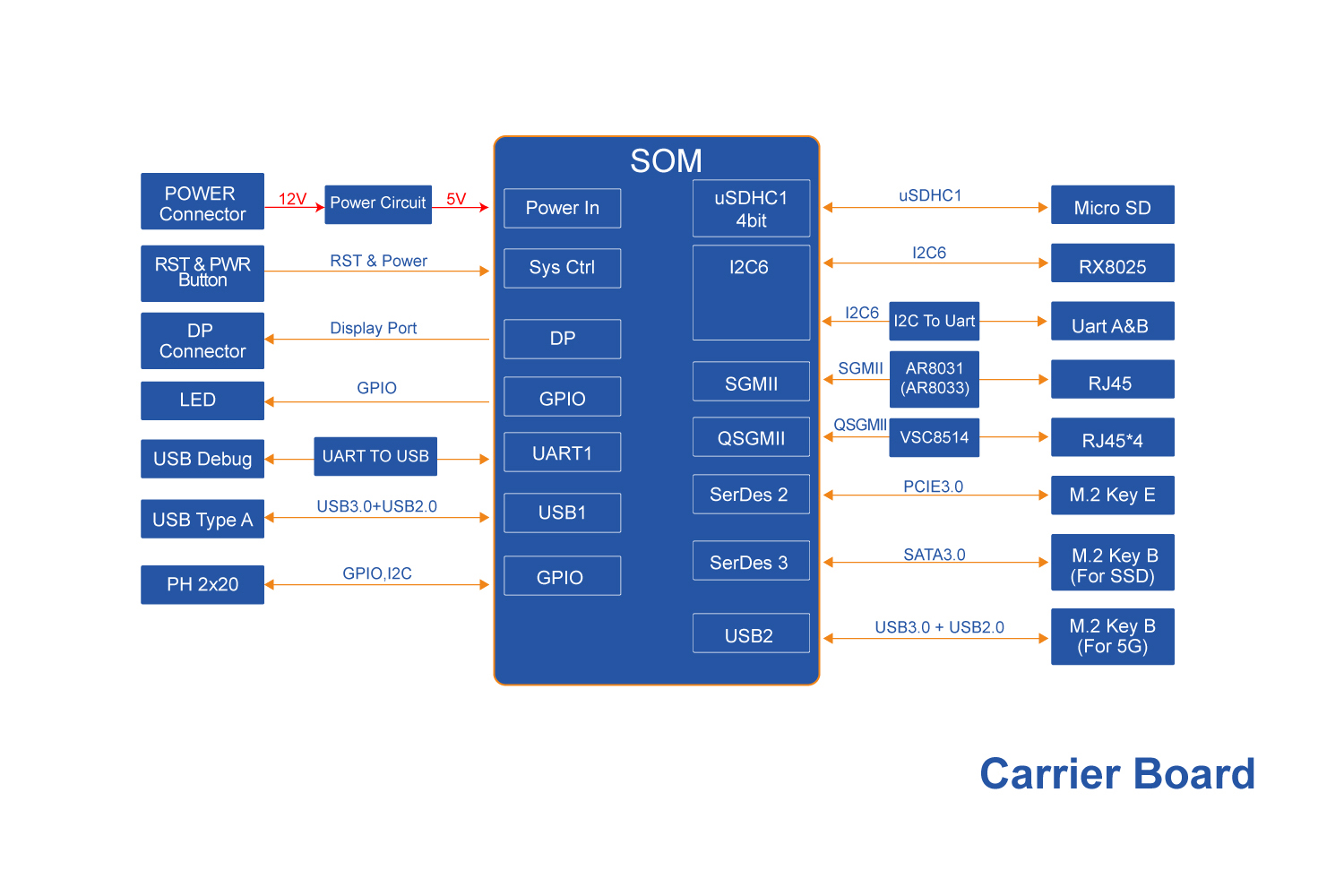

开发板套件标注、框架图

各种外设给足,适合应用广泛
LS1028A开发板
LS1028A开发板
LS1028A开发板

规格参数

以下是MYC-J1028X工业级核心板的相关参数。针对批量要求,米尔提供定制服务,可以选配核心板参数。
名称主要参数配置
处理器型号NXP LS1028A标配
处理器架构双核ARM Cortex-A72
处理器主频1.5GHz
内存标配2GB DDR4 ,容量可选3GB、4GB可选
存储器标配8GB eMMC ,容量可选16GB、32GB可选
XSPI NOR Flash默认空贴可选
QSPI NAND Flash默认空贴可选
工作电压5V
机械尺寸82mmx45mmx1.2mm
接口类型金手指,314PIN
PCB工艺12层板设计,沉金工艺
工作温度工业级:-40℃~85℃
操作系统Linux 5.10
Ubuntu 18.04

相关认证CE,ROHS
右滑表格查看更多内容

规格型号


核心板型号主频内存存储器温度范围
MYC-J1028N-8E2D-150-I1.5GHz2GB DDR48GB eMMC-40℃~+85℃(工业级)


开发板型号主频内存存储器温度范围
MYD-J1028N-8E2D-150-I1.5GHz2GB DDR48GB eMMC-40℃~+85℃(工业级)


右滑表格查看更多内容

选配模块

项目说明详情链接
摄像头MY-CAM002U USB摄像头查看详情
有线通信接口模块MY-WiredCom,树莓派接口形式,支持RS232/RS485/CAN查看详情
5G模块移远RM500Q模块
WIFI模块Intel 9260NGW模块

右滑表格查看更多内容

资料下载

资料名称 类型 大小 下载/查看
米尔产品手册 pdf 21.5 MB download
MYD-J1028X产品介绍-V1.0 pdf 1.91 MB download
MYC-J1028X RPT pdf 2.67 MB download
MYC-J1028 ROHS-REPORT pdf 2.24 MB download
