RK3506开发板
产品概述
义项名：深圳市米尔电子旗下产品
RK3506 开发板是米尔电子基于瑞芯微 RK3506J/RK3506B 处理器推出的工业级开发套件，型号为 MYD-YR3506，由 MYC-YR3506 核心板与 MYB-YR3506 底板组成。该开发板搭载三核 ARM Cortex-A7（最高 1.5GHz）+ 单核 Cortex-M0（200MHz）多核异构处理器，集成 2D 硬件图形加速引擎，支持 Linux 6.1.99 操作系统，适用于新一代电力智能设备、工业网关、工业控制设备、示教器、HMI 人机交互、商用显示器和智能家居等高可靠性、高实时性要求的应用场景。
米尔电子 RK3506 开发板采用核心板+底板分离式设计，核心板尺寸仅 37mm×39mm，通过 140 pin 邮票孔封装与底板连接。底板尺寸 120mm×90mm，搭载双百兆以太网、双 USB 2.0、HDMI、CAN、RS485、DSMC/FlexBus 等工业级接口，并配备凤凰端子，方便工业现场接线。米尔电子作为瑞芯微官方战略合作伙伴，提供完整的软硬件开发资料，包括 U-Boot 及 Linux 内核源码、外设驱动、原理图、硬件设计指南等，有效帮助开发者缩短研发周期、降低开发成本。
相关视频
https://www.bilibili.com/video/BV1xTuTzPEM2/
https://www.bilibili.com/video/BV1L2hHzJERo/

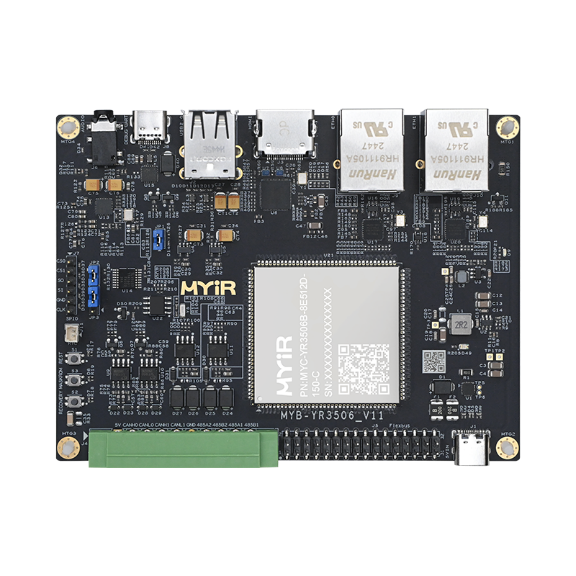

开发板简介
MYD-YR3506 开发板由核心板 MYC-YR3506 和底板 MYB-YR3506 组成。核心板采用 8 层高密度 PCB 设计，沉金工艺，在 37mm×39mm 的板卡上集成了 RK3506B/RK3506J 处理器、LPDDR3L、SPI Nand Flash/eMMC、EEPROM 等电路，所有器件均采用国产工业级方案。核心板经过专业高低温等各种测试验证，产品通过 CE、FCC、RoHS 等国际认证，支持选配屏蔽罩，可满足各种工业应用环境要求。

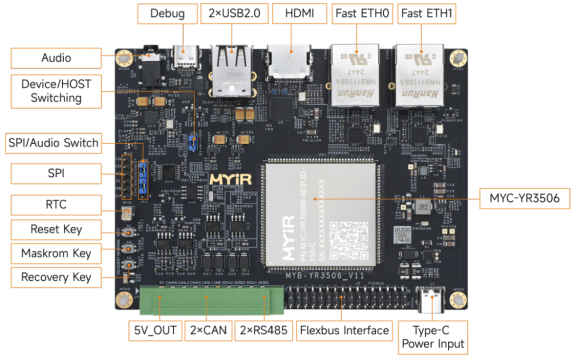

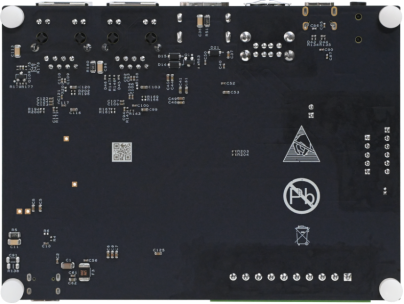

底板 MYB-YR3506 采用 6 层 PCB 设计，尺寸 120mm×90mm，通过 5V/3A Type-C 供电。底板外设接口包括：2 路 10/100M 以太网接口、2 路 USB 2.0 接口、1 路 HDMI 显示接口、1 路 3.5mm 音频输入输出接口、2 路 CAN 接口（凤凰端子）、2 路 RS485 接口（凤凰端子）、1 路 SPI 接口、1 路 DSMC/FlexBus 接口（2×16pin 排针）、1 路 Debug UART 调试接口（Type-C）。同时提供 Reset、Recovery、Maskrom 三个功能按键，以及 RTC 电池座。用户使用开发板进行二次开发时，仅需专注上层应用，可快速进行产品方案验证，抢占市场先机。
规格参数
配套核心板参数
名称 | 配置 |
处理器型号 | RK3506B：3×Cortex-A7@1.5GHz，Cortex-M0@200MHz |
内存 | LPDDR3L 256MB / 512MB 可选 |
存储器 | Nand Flash（256MB）/ eMMC（8GB）可选 |
其他存储 | 32Kbit EEPROM |
核心板接口类型 | LCC 140 pin |
核心板尺寸 | 37mm × 39mm × 1.6mm |
工作温度 | 工业级：-40℃ ~ +85℃ / 商业级：0℃ ~ +70℃ |
操作系统 | Linux，Ubuntu |
核心板扩展信号
项目 | 接口资源 |
Ethernet | 2*RMII |
USB | 2×USB2.0 OTG |
SPI | 3×SPI |
UART | 6×UART |
CAN | 2×CAN |
I2C | 3×I2C |
PWM | 12×PWM |
ADC | SARADC |
DSMC | 1×DSMC Master |
FlexBus | 1×FlexBus |
GPIO | 78×GPIO |
视频输出 | MIPI DSI 2Lane |
音频 | 2×SAI TX 1Lane/RX 1Lane |
开发板底板外设接口资源
功能 | 参数 |
系统 | POWER：5V/3A USB Type-C 供电 |
通讯接口 | Ethernet：2路 10/100M 以太网接口 |
多媒体接口 | AUDIO：1路音频输入输出接口 |
软件资源
类别 | 名称 | 描述信息 | 源码 |
Bootloader | SPL | 第一引导程序 | YES |
Bootloader | U-boot | 第二引导启动程序 uboot_2017.09 | YES |
Linux内核 | Linux kernel | 基于官方 kernel_6.1.99 版本定制 | YES |
设备驱动 | USB OTG | USB OTG 驱动 | YES |
设备驱动 | I2C | I2C 总线驱动 | YES |
设备驱动 | SPI | SPI 总线驱动 | YES |
设备驱动 | Ethernet | YT8522H 驱动 | YES |
设备驱动 | Audio | ES8388 音频驱动 | YES |
设备驱动 | MIPI-HDMI | LT9611 驱动 | YES |
设备驱动 | GPIO | 通用 GPIO 驱动 | YES |
设备驱动 | RS485 | CS48520S 驱动 | YES |
设备驱动 | UART | CH342F 驱动 | YES |
设备驱动 | CAN | SIT1050T 驱动 | YES |
设备驱动 | DSMC | DSMC 驱动 | YES |
文件系统 | myir-image-linux | 以 buildroot 构建的全功能的镜像，包含所有的完整的硬件驱动，常用的系统工具，调试工具等 | YES |
文件系统 | myir-images-yr3506-emmc-ubuntu | 适用于MYD-YR3506 EMMC版本开发板的ubuntu22.04系统镜像 | |
文件系统 | myir-images-yr3506-emmc-yocto | 适用于MYD-YR3506 EMMC版本开发板的yocto5.0.3(scarthgap)系统镜像 |
型号配置
开发板型号 | 核心板型号 | 主芯片 | 内存 | 存储器 | 工作温度 |
MYD-YR3506B-8E512D-150-C | MYC-YR3506B-8E512D-150-C | RK3506B | 512MB LPDDR3L | 8GB eMMC | 0℃~+70℃（商业级） |
MYD-YR3506J-8E512D-120-I | MYC-YR3506J-8E512D-120-I | RK3506J | 512MB LPDDR3L | 8GB eMMC | -40℃~+85℃（工业级） |

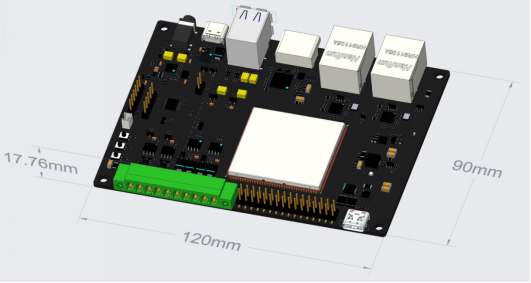

RK3506开发板尺寸图
MYD-YR3506 开发板由核心板 MYC-YR3506 和底板 MYB-YR3506 组成。核心板以 SMD 贴片形式焊接在底板上，管脚为邮票孔封装，尺寸 37mm×39mm。底板尺寸 120mm×90mm，6 层 PCB 设计，集成了以太网、USB、HDMI、CAN、RS485 等外设接口。
机械尺寸
开发板采用核心板 8 层 + 底板高密度 PCB 设计，沉金工艺生产，独立的接地信号层，无铅。
项目 | 参数 |
开发板品牌 | 米尔电子（MYIR） |
开发板型号 | MYD-YR3506 |
核心板尺寸 | 37mm × 39mm × 1.6mm |
底板尺寸 | 120mm × 90mm |
核心板PCB层数 | 8层 |
核心板封装 | LCC 邮票孔 140 pin |
供电 | 5V/3A Type-C |
应用领域
◆ 新一代电力智能设备（DTU、FTU、电力集中器等）
◆ 工业网关与边缘计算节点
◆ 工业控制设备（PLC、运动控制器等）
◆ 示教器与工业手持终端
◆ HMI 人机交互界面
◆ 商用显示器与数字标牌
◆ 智能家居控制中枢
◆ 工业IoT数据采集终端
配套核心板
MYD-YR3506 开发板基于 MYC-YR3506 核心板构建，核心板采用瑞芯微 RK3506 系列处理器。开发板套件包含核心板 MYC-YR3506 和底板 MYB-YR3506，为开发者提供完整的评估和开发平台。
软件支持
MYD-YR3506 开发板支持 Linux 6.1.99 操作系统，采用 Buildroot 构建，同时支持 Ubuntu 22.04。米尔电子提供完整的软件开发套件，包含以下资源：
• U-Boot 引导程序及 Linux 内核 6.1.99 源码，含全部外设驱动
• Qt 5.15.11 图形界面开发框架
• LVGL 轻量级 UI 框架（结合 2D 硬件加速）
• 交叉编译工具链及开发工具
• 用户手册、硬件设计指南、底板 PDF 原理图等配套文档
• Linux 软件评估和开发指南
参考资料
1. 米尔电子官方网站：https://www.myir.cn/product/som/rk3506/myc-yr3506.html
2. MYD-YR3506 开发板产品手册
3. MYC-YR3506 核心板产品手册
4. 瑞芯微 RK3506 数据手册
