MYC-JX8MX核心板及开发板

专为人机交互、智能设备设计,高性能嵌入式核心板的新标杆

基于超高性能NXP i.MX 8M系列处理器设计;

4核Cortex A53+Cortex-M4F,主频1.3GHz+400MHz;

完美支持Android、Linux系统;

10层板设计,沉金工艺,314pin金手指连接器;

丰富外设:双屏显示(4K+1080P)、双摄像头、USB 3.0、4G模块、WIFI / BT 模块、以太网、音频输出与输入、SSD支持等;


适用于智能售货、智能交通、智慧杆等高性工业设备等场景。

基于超高性能NXP i.MX 8M应用广泛

基于超高性能NXP i.MX 8M系列处理器,MYC-JX8MX核心板及开发板适用于智能售货、智能交通、智慧杆等高性工业设备行业。
i.MX8M应用领域
i.MX8M应用领域
i.MX8M应用领域
i.MX8M应用领域
i.MX8M应用领域
i.MX8M应用领域

专为高性能人机交互,智能设备定义与设计

多核处理: Quad Arm Cortex-A53; Cortex-M4F;GPU: OpenGL/ES 3.1, OpenGL 3.0, Vulkan, OpenCL 1.2;双独立显示接口:MIPI-DSI (4通道);HDMI 2.0a;视频播放:4Kp60高动态范围;音频:6x I2S/SAI (20+通道,每个通道32位@384 KHz);SPDIF Tx/Rx; DSD512;双摄像头接口:MIPI-CSI
i.MX8M处理器

核心板标注图、框架图

MYC-JX8MX核心板集成了DDR、eMMC、QSPI Flash、电源管理、PMIC、以太网PHY等芯片。

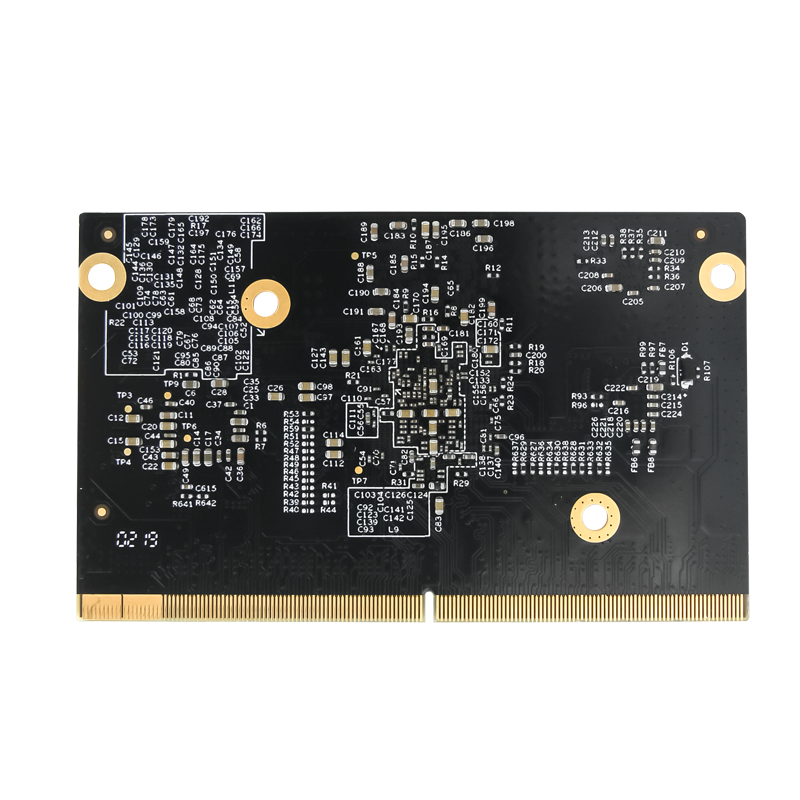

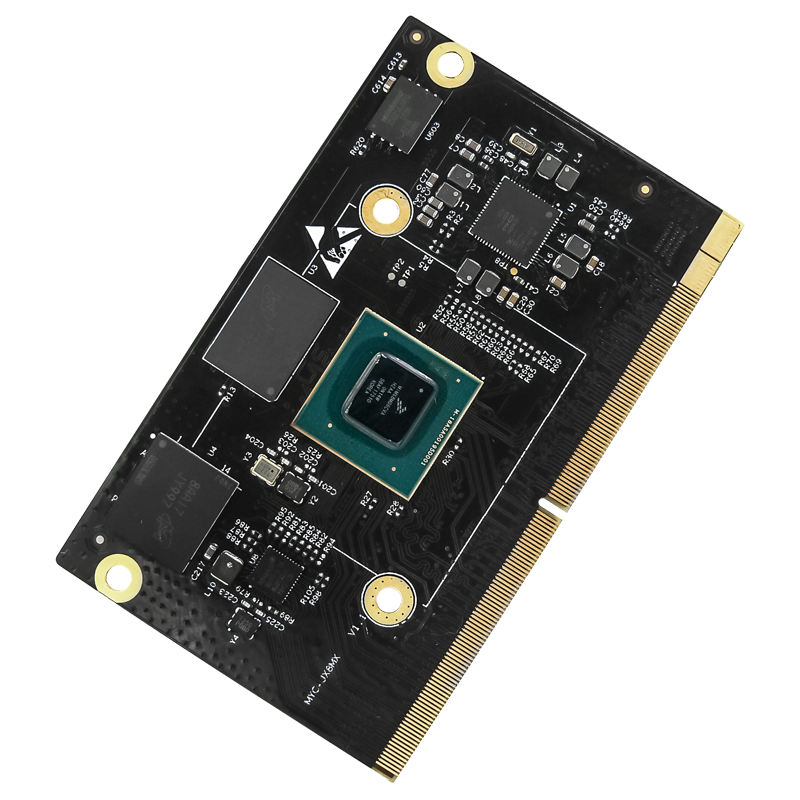

i.MX8M核心板
i.MX8M核心板

选料、设计、测试认证全方位保证

MYC-JX8MX核心板,基于超高性能NXP i.MX 8M系列处理器,MYC-JX8MX核心板及开发板经过一系列的软硬件测试,保障产品性能稳定关键信号质量测试、高低温测试、软件压力测试,24小时无故障运行,适应严苛工业环境。
  • i.MX8M核心板通过各类测试
    i.MX8M核心板通过各类测试
    i.MX8M核心板通过各类测试
    i.MX8M核心板通过各类测试
    i.MX8M核心板通过各类测试
    i.MX8M核心板通过各类测试

丰富接口,为新一代高性能智能设备提供设计基础

MYC-JX8MX核心板,可拓展LVDS+HDMI双显示屏、 两路MIPI-CSI接口、 USB3.0高速接口、音频输出与输入接口4G、WIFI/BT模块、 以太网、DDS支持、Micro SD卡接口、5路USB Host接口。
i.MX8M核心板接口丰富,性价比高

丰富的开发资源

MYC-JX8MX核心板及开发板资源丰富,软件资料包含但不限于提供Linux、Ubuntu、Edge所有外设驱动源码和相关开发工具。文档资料包含产品手册、硬件用户手册、硬件设计指南、底板PDF原理图、Linux软件评估和开发指南等相关资料。
i.MX8M开发资源

开发板套件标注、框架图

各种外设给足,适合应用广泛

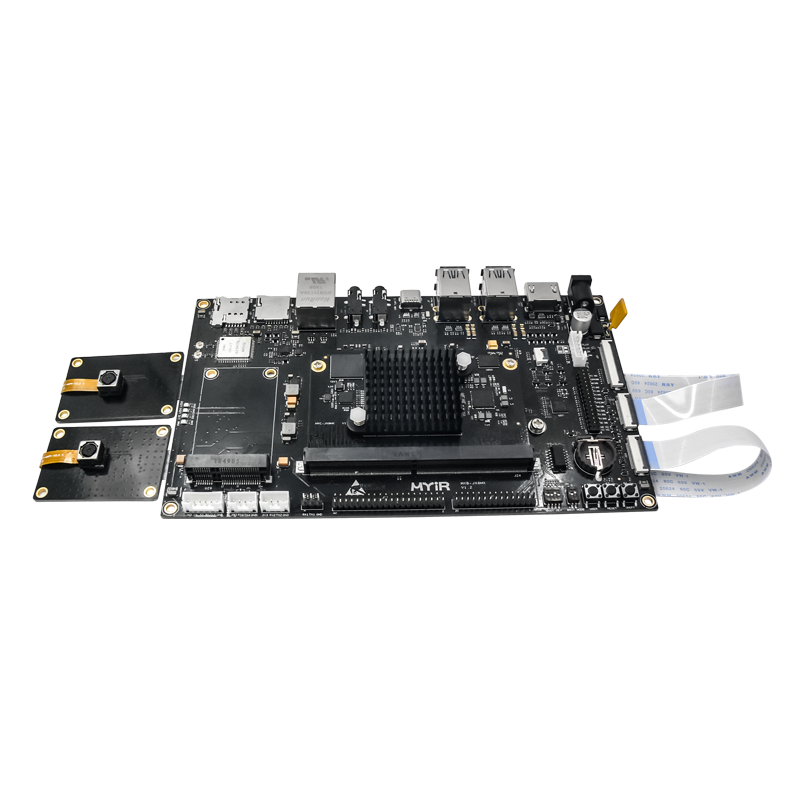

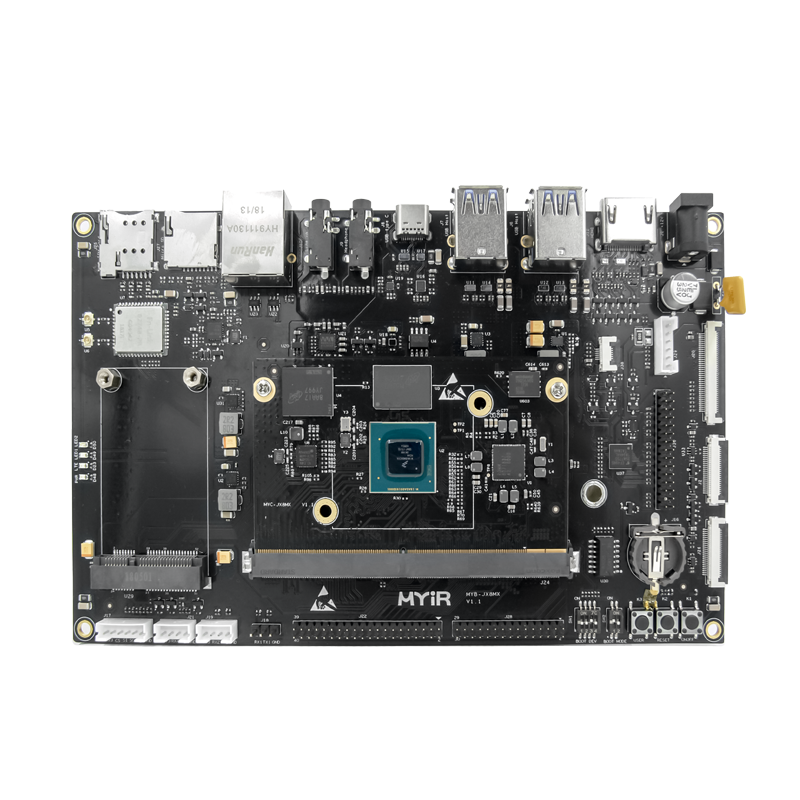

i.MX8M开发板
i.MX8M开发板
i.MX8M开发板

规格参数

以下是基于NXP i.MX 8M系列处理器的MYC-JX8MX核心板及开发板的相关参数。针对批量要求,米尔提供定制服务,可以选配核心板参数。
项目参数

CPU

i.MX8M处理器,4核,1.3GHzMIMX8MQ6CVAHZAB

DDR

1GB LPDDR4,2GB LPDDR4,3GB LPDDR选配

eMMC

4GB,8GB,16GB,32GB EMMC选配

QSPI Flash

256Mb容量, W25Q256JVEIQ

电源管理

5V输入,采用罗姆PMIC,BD71837MWV

以太网PHY

10/100/1000M,AR8035

扩展座

使用314pin,金手指连接器

右滑表格查看更多内容

规格型号

核心板型号主频内存存储器工作温度
MYC-JX8MQ6-8E2D-130-E1.3GHz2GB LPDDR48GB eMMC-30℃ - +80℃(宽温级)
开发板型号主频内存存储器工作温度
MYD-JX8MQ6-8E2D-130-E1.3GHz2GB LPDDR48GB eMMC-30℃ - +80℃(宽温级)


右滑表格查看更多内容

选配模块

项目说明详情链接
摄像头MY-CAM003M 摄像头模块查看详情
液晶屏MY-LVDS070C 7寸LVDS液晶模块查看详情



右滑表格查看更多内容

资料下载

资料名称 类型 大小 下载/查看
米尔产品手册 pdf 21.5 MB download
MYD-JX8MX产品介绍 pdf 2.06 MB download
