MYC-C335X-V4核心板及开发板

TI AM335X处理器,兼容性强,易拓展

TI AM335X处理器,兼容性强,易拓展;

ARM Cortex-A8内核,主频高达1GHz;

集成千兆网口芯片、集成PMU电源管理芯片;

工业级-40~+ 85℃,2×60PIN插针接口;

完美支持Linux4.1.18系统;

适用于工业、家庭、消费类智能收费系统、智能售货机、称重系统等应用场景。

专注家庭和工业领域的嵌入式应用

MYC-C335X-V4主要应用于包括游戏外设、充电桩计费控制单元、高能玩具、打印机、消费类医疗器械和教育终端以及智能收费系统、智能售货机、称重系统等消费产品。
AM335x应用领域
AM335x应用领域
AM335x应用领域
AM335x应用领域
AM335x应用领域
AM335x应用领域

来自TI公开资料最全的一款芯片,应用广泛

AM335X系列器件拥有 ARM Cortex-A8内核的高性能、低功耗的特性,可以提供相同成本下最高的 DMIPS;同时提供3D图形加速和关键外设的集成可满足各种应用需要。可选的3D图形加速器性能高达20 M/tri/s,对 LPDDR1/DDR2/DDR3内存的支持,独立PRU子系统为产品设计提供附加灵活性。对 Ethercat和 Profibus的可选支持,更进一步地满足工业设计的需要。
AM335x处理器

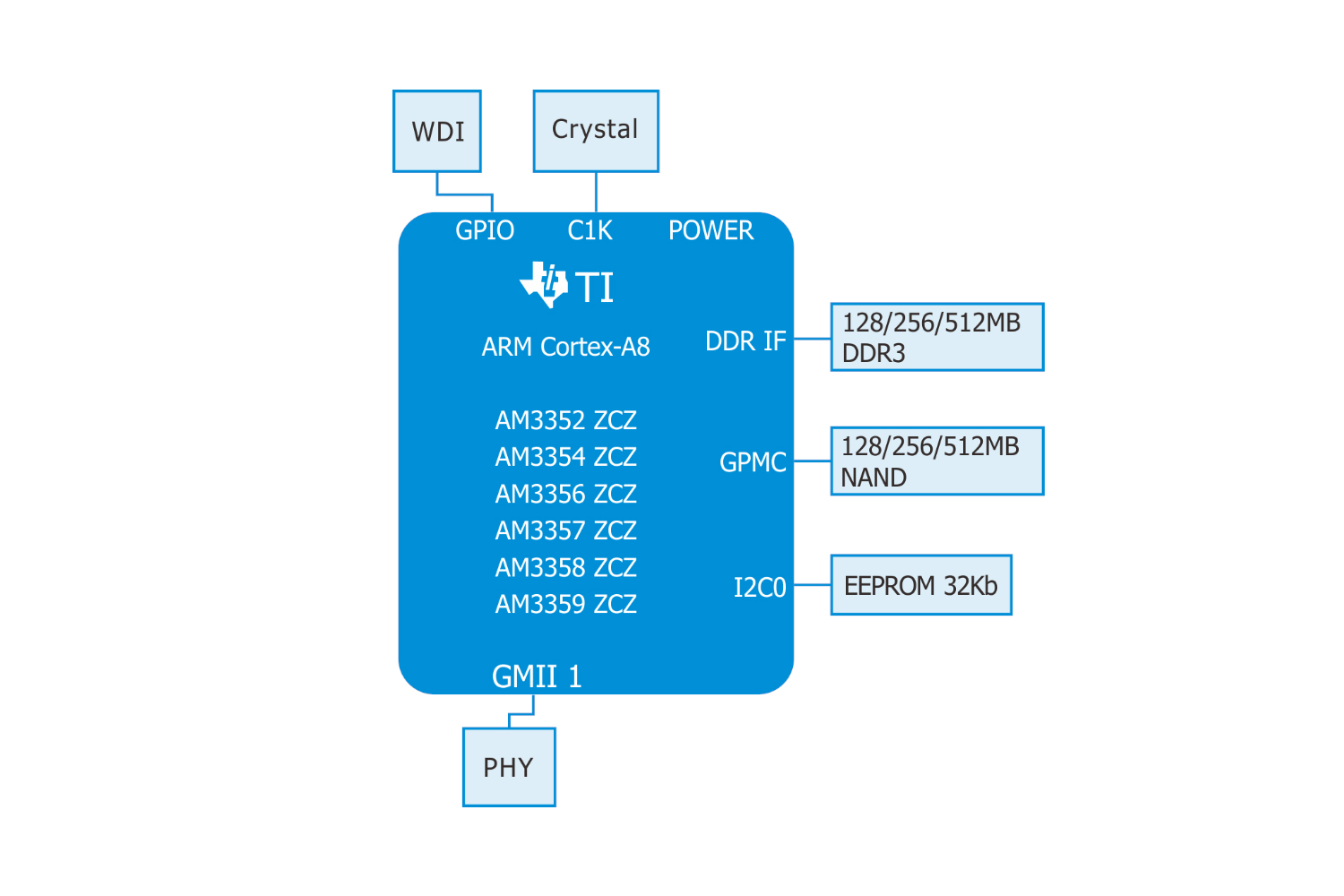

核心板标注图、框架图

MYC-C335X-V4核心板及开发板,拥有1路千兆网口、2路USB OTG、6路串口、1路CAN总线、1路SPI、7路ADC、2路PWN、3路SDIO,接口可拓展性强。
AM335x核心板
AM335x核心板

选料、设计、测试认证全方位保证

MYC-C335X-V4核心板及开发板,经过一系列的软硬件测试,保障产品性能稳定关键信号质量测试、高低温测试、软件压力测试,24小时无故障运行,适应严苛工业环境。
  • AM335x核心板通过各类测试
    AM335x核心板通过各类测试
    AM335x核心板通过各类测试
    AM335x核心板通过各类测试
    AM335x核心板通过各类测试
    AM335x核心板通过各类测试

品质可靠 拓展性强

MYC-C335X-V4核心板采用8层PCBA设计,沉金工艺,独立的完整接地层,品质可靠;可引出1路千兆以太网PHY信号,1路RGMII信号,可扩展2路独立USB OTG2.0、可扩展6路串口、可扩展2路I2C总线、可扩展1路SPI,1路DCAN总线、7路ADC、2路PWM、3路SDIO。
AM335x核心板接口丰富,性价比高

丰富的开发资源

MYC-C335X-V4提供 Linux 操作系统的驱动支持,随同开发套件与相关资料。为开发者提供了稳定的设计参考和完善的软件开发环境,能够有效帮助开发者提高开发效率、缩短开发周期、优化设计质量、加快产品研发和上市时间
AM335x开发资源

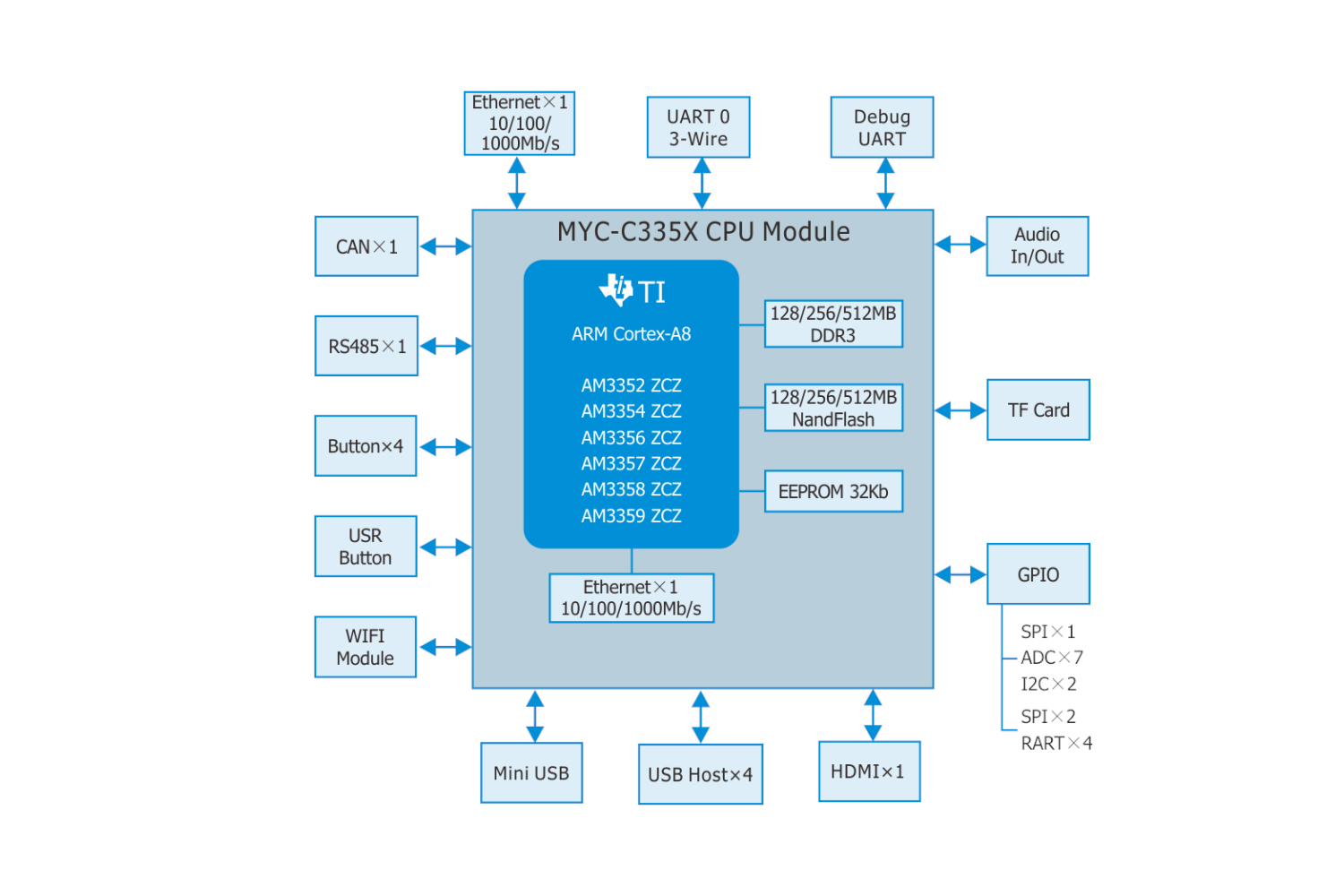

开发板套件标注、框架图

各种外设给足,适合应用广泛
AM335x开发板
AM335x开发板

规格参数

AM335X系列处理器有多款配置参数,从高端过渡到低端,达到性价比最优,且系列处理器管脚PIN对PIN兼容,方便客户进行产品升级。
项目 参数
CPU TI AM3352 (800MHz主频) 可选
AM3358 (1GHz主频)
Cortex-A8处理器
内存 256MB / 512MB DDR3 可选
Flash 256MB / 512MB NandFlash 可选
以太网 PHY芯片(千兆) 标配
指示灯 一个电源指示灯(红色)和一个用户指示灯(绿色) 标配


右滑表格查看更多内容

规格型号

核心板型号主频内存NandFlash系统工作温度
MYC-C3352-V4-256N256D-80-I800M 256MB 256MBLinux   WinCE工业级-40~+ 85℃
MYC-C3358-V4-256N256D-100-I1G 256MB 256MBLinux   Android工业级-40~+ 85℃
MYC-C3352-V4-512N512D-80-C800M 512MB 512MBLinux   WinCE商业级0~+70℃
MYC-C3358-V4-512N512D-100-C1G 512MB 512MBLinux   Android WinCE商业级0~+70℃
MYC-C3352-V4-512N512D-80-I800M 512MB 512MBLinux   WinCE工业级-40~+ 85℃
MYC-C3358-V4-512N512D-100-I1G 512MB 512MBLinux   Android工业级-40~+ 85℃
开发板型号主频内存NandFlash系统工作温度
MYD-C3352-V4-512N512D-80-C800M 512MB 512MBLinux、WinCE商业级0~70℃
MYD-C3358-V4-512N512D-100-C1G 512MB 512MBLinux、WinCE、Android商业级0~70℃
MYD-C3352-V4-256N256D-80-I800M 256MB 256MBLinux工业级-40~85℃
MYD-C3358-V4-256N256D-100-I1G 256MB 256MBLinux工业级-40~85℃
MYD-C3352-V4-512N512D-80-I800M 512MB 512MBLinux、WinCE工业级-40~85℃
MYD-C3358-V4-512N512D-100-I1G 512MB 512MBLinux、Android工业级-40~85℃
右滑表格查看更多内容

选配模块

项目
说明详情链接
液晶屏MY-TFT043RV2 4.3寸 LCD触摸屏查看详情
GPSMY-GPS008C GPS模块查看详情
WIFIMY-WF003U USB WIFI模块查看详情
摄像头MY-CAM002U USB摄像头模块查看详情


右滑表格查看更多内容

资料下载

资料名称 类型 大小 下载/查看
米尔产品手册 pdf 21.5 MB download
MYC-C335X-V4 产品数据手册 pdf 1.63 MB download
