MYC-YF13X核心板及开发板

STM32MP135高性价比入门级MPU设计平台

基于STM32MP135新一代通用工业级MPU,单核Cortex-A7@1.0GHz,具有极高的性价比;

支持2个千兆以太网接口、 2个CAN FD接口、 2个 USB2.0接口、8个UART接口;

标准配置支持256M Nand Flash/256M DDR和4GB eMMC/512M DDR两种;

核心板采用邮票孔方式连接,尺寸为37mmx39mm,148 PIN。

应用:电源管理、工业HMI、工业控制、智能家居、工业网关、零售设备等。

智能工控平台STM32MP135的应用场景

STM32MP135系列是ST最新发布在工业通用领域的一款高性价比、入门级MPU。此外支持摄像头接口、显示器接口(LCD-TFT)、USB2.0 接口、CAN FD接口、 双千兆以太网接口,因此特别适用于入门级工业人机界面(HMI)和能源电力管理的嵌入式设备等应用。
STM32MP135应用领域
STM32MP135应用领域
STM32MP135应用领域
STM32MP135应用领域
STM32MP135应用领域
STM32MP135应用领域

STM32MP135处理器是一款高性价比、高可靠性工业级处理器

STM32MP135处理器是一款基于单核 Cortex-A7 设计的高性价比,高可靠性工业级处理器;配备LCD-TFT并行显示接口、16位并行摄像头接口;处理器还支持2路千兆以太网接口、2个CAN FD接口、2个USB2.0接口、8个UART功能接口。
STM32MP135处理器

核心板标注图、框架图

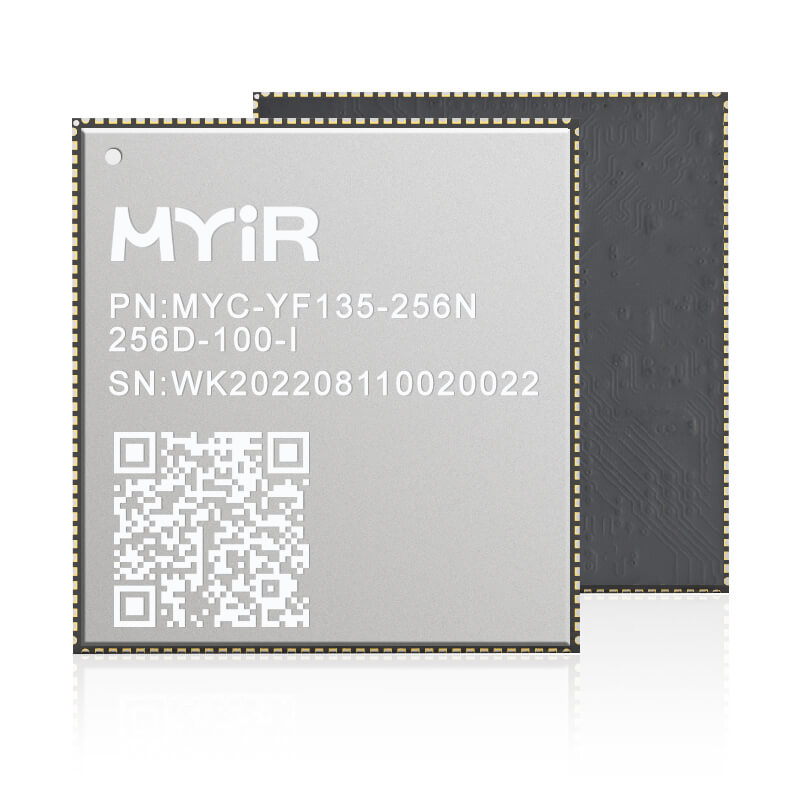

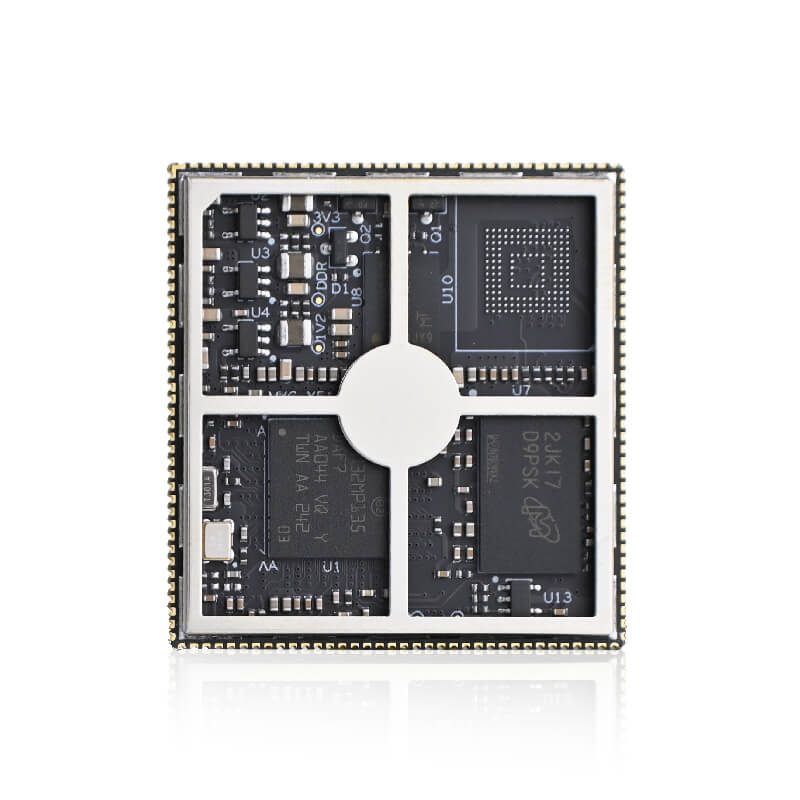

STM32MP135核心板采用高密度高速电路板设计,在大小为37mm*39mm板卡上集成了STM32MP135、DDR3L、 Nand Flash/eMMC、E2PROM、分立电源等电路。
STM32MP135核心板
STM32MP135核心板
STM32MP135核心板

超高产品质量:选料、设计、测试认证全方位保证

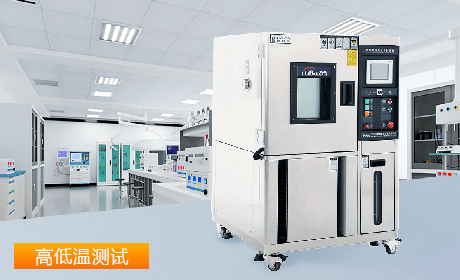

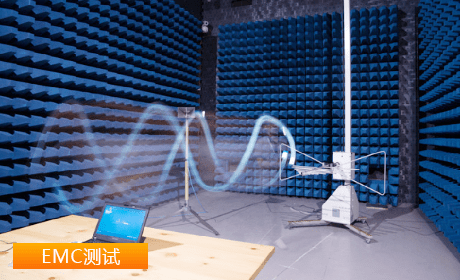

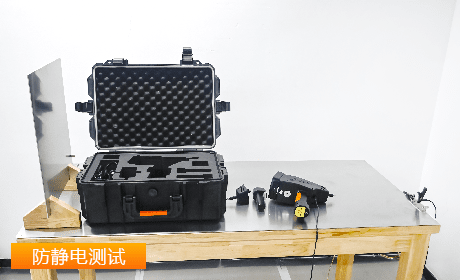

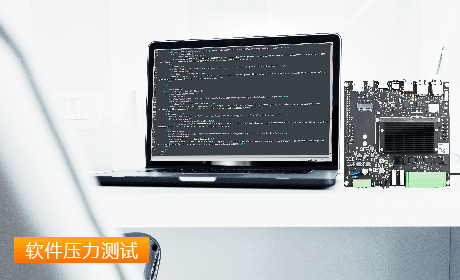

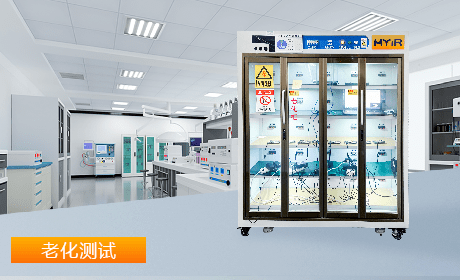

STM32MP135核心板及开发板经过一系列的软硬件测试,保障产品性能稳定关键信号质量测试、高低温测试、软件压力测试,24小时无故障运行, 适应严苛工业环境。
  • STM32MP135核心板通过各类测试
    STM32MP135核心板通过各类测试
    STM32MP135核心板通过各类测试
    STM32MP135核心板通过各类测试
    STM32MP135核心板通过各类测试
    STM32MP135核心板通过各类测试

品质可靠 高性价比

STM32MP135核心板以SMD贴片的形式焊接在底板,管脚为邮票孔封装,通过邮票孔引出信号和电源地共计148PIN。板卡采用10层高密度PCB设计,沉金工艺生产,独立的接地信号层,无铅。
STM32MP135核心板接口丰富,性价比高

丰富开发资源,助力开发成功

STM32MP135开发板提供全部的Linux BSP源码及丰富的软件开发手册;包含多套操作系统镜像文件;丰富的Linux系统软件资源和基于QT5的HMI V2.0系统相关开发工具;帮助用户尽快实现产品的开发。
STM32MP135开发资源

开发板套件标注、框架图

各种外设给足,适合应用广泛
STM32MP135开发板
STM32MP135开发板
STM32MP135开发板

规格参数

根据CPU型号、工作温度等参数的不同,请从以下列表中选择最适合您的型号。针对批量要求,米尔提供定制服务,可以选配核心板参数。
名称配置选配

处理器型号

STM32MP135DAF7,Cortex-A7@1.0G


电源管理

分立电源


内存

256MB DDR3L

可选512MB,1GB

存储器

标配4GB eMMC / 256MB Nand FLASH

eMMC 可选8GB

其他存储

32KB EEPROM


接口类型

邮票孔,148PIN


工作温度

工业级:-40℃-85℃


机械尺寸

37mm x 39mm


操作系统

Linux 5.15



右滑表格查看更多内容

规格型号

产品型号主芯片内存存储器工作温度

MYC-YF135-256N256D-100-I

STM32MP135DAF7

256MB DDR3L

256MB Nand Flash-40℃~+85℃

MYC-YF135-4E512D-100-I

STM32MP135DAF7

512MB DDR3L

4GB eMMC-40℃~+85℃
产品型号主芯片内存存储器工作温度

MYD-YF135-256N256D-100-I

STM32MP135DAF7

256MB DDR3L

256MB Nand Flash-40℃~+85℃

MYD-YF135-4E512D-100-I

STM32MP135DAF7

512MB DDR3L

4GB eMMC-40℃~+85℃


项目数量

板卡

核心板一片,底板一片,两者组装在一起

资料

QSG快速使用手册一份

线材

USB转TTL线一条

电源适配器

12V/2A电源及配件一个

DC转换接头

转接头 5.5x2.1 female 转 5.5x1.7 male 一个

右滑表格查看更多内容

配件模块

项目说明详情链接

液晶屏

MY-TFT070CV2,7寸RGB触摸屏

查看详情

摄像头模块

MY-CAM011B并口摄像头模块,采用OV2659模组,支持最高200W像素。

查看详情

4G模块

龙尚科技M5700-MINI PCIE模块


视频信号转换模块

MY-RGB2HDMI,可将RGB LCD显示信号转换为HDMI输出



右滑表格查看更多内容

资料下载

序号 资料名称 类型 大小 下载/查看
1 MYC-YF13X CE认证报告 .pdf 4.65 MB download
2 MYC-YF13X CE认证相关证明 .pdf 233.63 KB download
3 MYC-YF13X ROHS报告 .pdf 865.35 KB download
4 MYD-YF13X -产品介绍 .pdf 1.59 MB download
