MYC-YG2LX核心板及开发板

引领工业市场从32位MPU向64位MPU演进

基于瑞萨高性价比RZ/G2L处理器,具有极强的泛用性和易用性;

1/2xCortex-A55@1.2GHz+Cortex-M33@200MHz,满足高性能和实时性需求;

集成Arm Mali-G31 3D GPU,VPU支持H.264 1920*1080@30FPS视频编解码;

丰富多媒体接口MIPI-DSI/RGB/MIPI-CSI/Parallel CSI,支持1080P高清显示;

工业级:-40℃-85℃,邮票孔+LGA,222PIN;

适用于用于工业HMI、医疗、工业自动化、电力、显控终端等应用场景。

智能工控领域超高效RZ/G2L处理器的应用范围

瑞萨RZ/G2L是一款工业领域高性能、超高效的芯片,具备丰富多媒体功能,显示、摄像头、音频接口资源丰富,满足人机交互和图像采集需求,适用于工业HMI、医疗、工业自动化、电力、显控终端等场景。

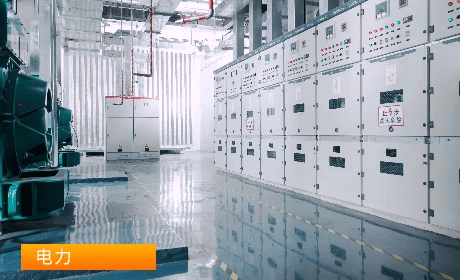

瑞萨RZ/G2L应用领域
瑞萨RZ/G2L应用领域
瑞萨RZ/G2L应用领域
瑞萨RZ/G2L应用领域
瑞萨RZ/G2L应用领域
瑞萨RZ/G2L应用领域

Cortex-A55+ Cortex-M33双核处理器, 强大的边缘计算能力

瑞萨RZ/G2L处理器配备Cortex-A55@1.2GHz CPU、Cortex-M33@200MHz,Arm Mali-G31的3D图形加速引擎以及支持视频编解码器。配备16位DDR4-1600/DDR3L-1333动态随机存储器、摄像头接口(MIPI-CSI/Parallel-IF)、显示器接口(MIPI-DSI/Parallel-IF)、USB2.0 接口、SDHI接口、CAN接口、千兆以太网等丰富的接口。
瑞萨RZ/G2L处理器

核心板标注图、框架图

米尔基于瑞萨RZ/G2L处理器的MYC-YG2LX核心板及开发板采用高密度高速电路板设计,在大小为43mm*45mm的板卡上集成了RZ/G2L、DDR4、eMMC、E2PROM、PMIC电源管理等电路。
瑞萨RZ/G2L核心板
瑞萨RZ/G2L核心板

选料、设计、测试认证全方位保证

MYC-YG2LX核心板及开发板经过一系列的软硬件测试,保障产品性能稳定关键信号质量测试、高低温测试、软件压力测试,24小时无故障运行,适应严苛工业环境。
  • 瑞萨RZ/G2L核心板通过各类测试
    瑞萨RZ/G2L核心板通过各类测试
    瑞萨RZ/G2L核心板通过各类测试
    瑞萨RZ/G2L核心板通过各类测试
    瑞萨RZ/G2L核心板通过各类测试
    瑞萨RZ/G2L核心板通过各类测试

品质可靠 高性价比

MYC-YG2LX核心板以SMD贴片的形式焊接在底板,管脚包含邮票孔以及背面焊盘。板卡采用10层高密度PCB设计,沉金工艺生产,独立的接地信号层,无铅。
瑞萨RZ/G2L核心板接口丰富,性价比高

丰富开发资源,助力开发成功

基于RZ/G2L的米尔MYD-YG2LX开发板的软件资料包含但不限于∪-boot、 Linux、所有外设驱动源码和基于QT5的HMI2.0系统相关开发工具。文档资料包含产品手册、硬件用户手册、硬件设计指南、底板PDF原理图、 Linux软件评估和开发指南等相关资料。
瑞萨RZ/G2L开发资源

开发板套件标注、框架图

各种外设给足,适合应用广泛
瑞萨RZ/G2L开发板
瑞萨RZ/G2L开发板
瑞萨RZ/G2L开发板

规格参数

根据CPU型号、工作温度等参数的不同,请从以下列表中选择最适合您的型号。针对批量要求,米尔提供定制服务,可以选配核心板参数。
名称配置选配

处理器型号

RZ/G2L,2*Cortex-A55@1.2G+Cortex-M33@200M


电源管理芯片

RAA215300


内存

单颗DDR4,标配1GB/2GB

可选4GB

存储器

标配8GB eMMC

可选4GB/16GB/32GB

其他存储

32KB EEPROM


接口类型

邮票孔+LGA,222PIN


工作温度

商业级:0℃-70℃,工业级:-40℃-85℃


机械尺寸

43mmx45mm


操作系统

Linux5.10,Ubuntu20.04



右滑表格查看更多内容

规格型号

核心板型号主频内存存储器工作温度
MYC-YG2L23-8E1D-120-C1.2GHz1GB DDR48GB eMMC商业级:0℃~+70℃
MYC-YG2L23-8E1D-120-I1.2GHz1GB DDR48GB eMMC工业级:-40℃~+85℃
MYC-YG2L23-8E2D-120-C1.2GHz2GB DDR48GB eMMC商业级:0℃~+70℃
MYC-YG2L23-8E2D-120-I1.2GHz2GB DDR48GB eMMC工业级:-40℃~+85℃
开发板型号主频内存存储器工作温度
MYD-YG2L23-8E1D-120-C1.2GHz1GB DDR48GB eMMC商业级:0℃~+70℃
MYD-YG2L23-8E1D-120-I1.2GHz1GB DDR48GB eMMC工业级:-40℃~+85℃
MYD-YG2L23-8E2D-120-C1.2GHz2GB DDR48GB eMMC商业级:0℃~+70℃
MYD-YG2L23-8E2D-120-I1.2GHz2GB DDR48GB eMMC工业级:-40℃~+85℃
项目
数量
开发板包装清单板卡核心板一片,底板一片,两者组装在一起
资料QSG快速使用手册一份
线材USB转TTL线一条
电源适配器12V/2A电源及配件一个
DC转换接头转接头 5.5x2.1 female 转 5.5x1.7 male 一个


右滑表格查看更多内容

选配模块

功能类型模块型号详情链接
摄像头MY-CAM003M MIPI接口摄像头模块查看详情
液晶屏

MY-LVDS070C,7寸LVDS触摸屏

MY-TFT070CV2,7寸RGB触摸屏

查看详情

查看详情

4G模块移远EM05模块
5G模块移远 RM500Q-CN模块
通信接口模块MY-WIREDCOM通信接口模块查看详情


右滑表格查看更多内容

产品手册

资料名称 类型 大小 下载/查看
米尔产品手册 pdf 21.5 MB download
MYD-YG2LX-产品介绍-V1.0 pdf 1.72 MB download
