米尔RZ/G2L核心板175元起!引领工业市场32位MPU向64位演进
![](/public/static/modules/cms/images/rd1.png)
2023-03-09
![](/public/static/modules/cms/images/rd2.png)
621
![](/public/static/modules/cms/images/rd3.png)
来源:米尔电子
近些年,基于32位MPU的嵌入式处理器在各行各业得到广泛应用,它为嵌入式设计带来丰富的硬件功能和额外的性能,代表着嵌入式技术发展主流方向,其内核以Cortex-A7、Cortex-A8为主。随着工业物联网的快速发展,嵌入式系统朝着越来越复杂的方向演进,对嵌入式技术开发硬件需求也越来越高,设计工程师必须面对新挑战选择更高性能的处理器。
引领工业市场从32位MPU向64位演进
近日,米尔电子研发团队打造了新品:米尔MYC-YG2LX核心板及开发板,该款产品采用瑞萨RZ/G2L系列处理器的工业级应用芯片,瑞萨RZ/G2L基于64 位Arm®的高端处理器 (MPU),主频高达1.2GHz双核Arm Cortex-A55提供了强大的边缘计算能力,而且集成了双千兆以太网,多达7路串口,2路CANFD等丰富的通讯接口,能够满足复杂通讯的需求,为未来的更智能工业设备提供了更高性能的解决方案,引领工业市场从32位MPU向64位演进。

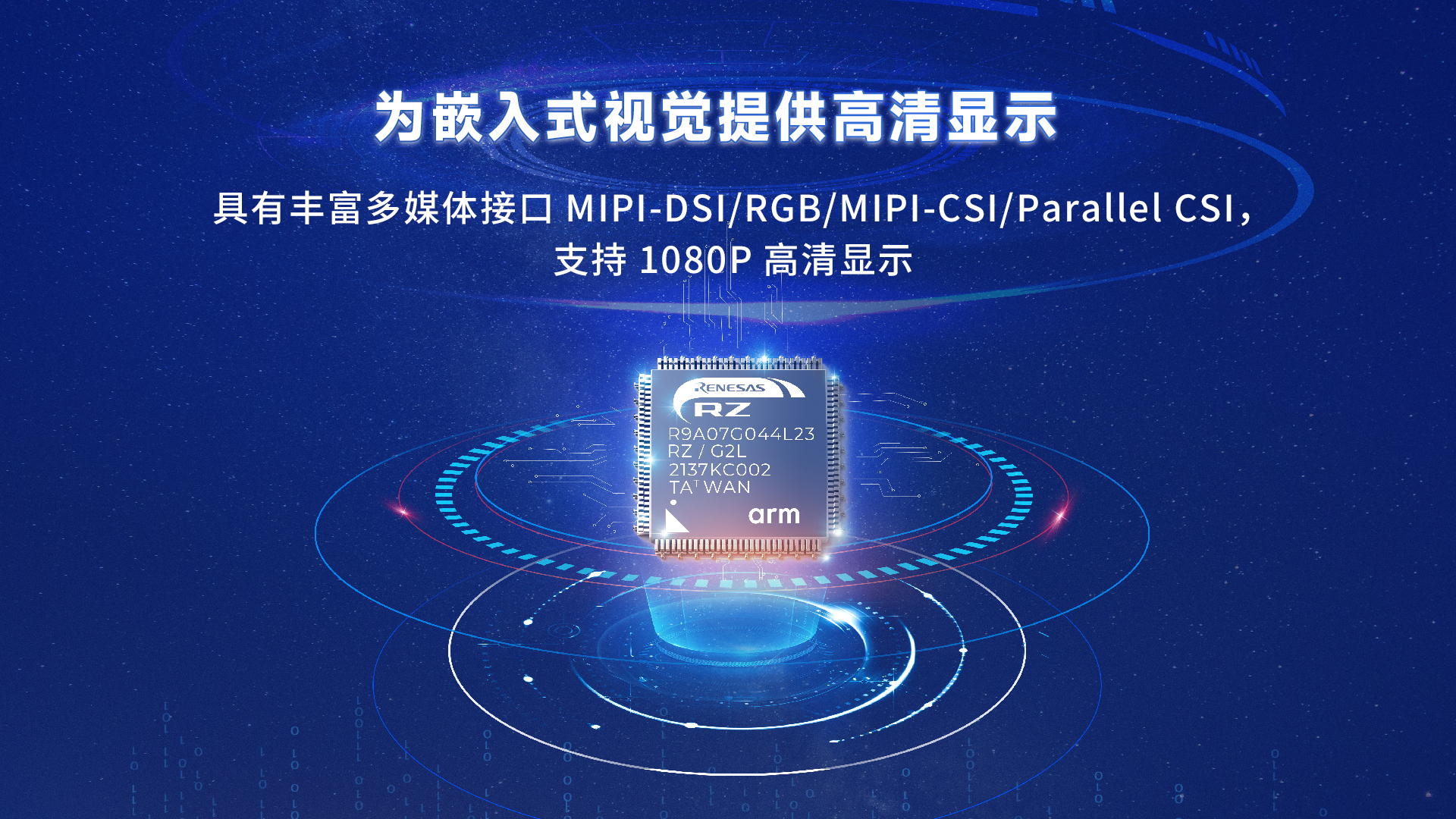

为嵌入式视觉提供高清显示
瑞萨RZ/G2L系列处理器,集成了ARM Cortex-A55高性能CPU和ARM Cortex-M33实时CPU,含Mali-G31 3D GPU,VPU支持H.264 1920*1080@ 30FPS视频编解码,具有丰富多媒体接口 MIPI-DSI/RGB/MIPI-CSI/Parallel CSI,支持1080P高清显示。工程师可以轻松实现高分辨率人机界面 (HMI)、嵌入式视觉、嵌入式人工智能(e-AI) 和实时控制,以及工业以太网连接。
丰富接口,提供千兆以太网接口
瑞萨RZ/G2L系列处理器配备16位DDR4-1600/DDR3L-1333动态随机存储器、摄像头接口(MIPI-CSI/Parallel-IF)、显示器接口(MIPI-DSI/Parallel-IF)、USB2.0 接口、SDHI接口、CAN接口、千兆以太网接口,因此特别适用于入门级工业人机界面(HMI)和具有视频功能的嵌入式设备等应用。
邮票孔222PIN连接,高性价比
MYC-YG2LX核心板以SMD贴片的形式焊接在底板,管脚包含邮票孔以及背面焊盘。板卡采用10层高密度PCB设计,沉金工艺生产,独立的接地信号层,无铅。
丰富开发资源,易上手
MYC-YG2LX核心板及开发板,提供丰富的软件资源以帮助客户尽快实现产品的开发,客户可以获取全部的Linux BSP源码及丰富的软件开发手册。文档资料包含产品手册、硬件用户手册、硬件设计指南、底板PDF原理图、Linux软件评估和开发指南等相关资料。
符合严格工业级标准,产品质量有保障
为保证上市产品的质量,MYC-YG2LX核心板及开发板经过严苛的测试,如信号测试、静电测试、老化测试、电磁兼容测试、认证测试等,还有包括低温运行、高温运行、高低温循环测试、低温通断电、高温通断电、低温存储、高温存储等在内的环境测试,确保产品品质。
行业应用demo
充电桩应用:参考国网充电桩程序,实现电表Modbus协议,IEC104平台通信协议以及充电演示界面。
PLC控制器: 移植开源Ethercat主站IGH;Linux实时补丁PREEMPT-RT 或 XENOMAI,编写一个控制台应用程序,通过指令去控制EtherCAT从站和伺服电机。
工程机械场景: 4个AHD摄像头采集四路画面在屏幕上显示,模拟仪表信息在屏幕上显示,视频画面和仪表信息分屏显示。
配套开发板,助力开发成功
为了方便开发者研究评估,米尔提供MYD-YG2LX开发板,采用12V/2A直流供电,搭载了2路千兆以太网接口、1路USB2.0协议M.2 B型插座的5G/4G模块接口、板载1路USB2.0协议的WIFI模块、1路HDMI显示接口、1路LVDS显示接口、1路RGB显示接口、1路音频输入输出接口、2路USB HOST Type A、1路 USB OTG Type-C接口、1路Micro SD接口、1路兼容树莓派扩展接口。
为感谢新老客户的支持,购买开发板现可领优惠券50元。
请前往MYiR天猫旗舰店购买
核心板参数
名称 | 配置 | 选配 |
处理器型号 | RZ/G2L,2*Cortex-A55@1.2G+Cortex-M33@200M | |
电源管理芯片 | RAA215300 | |
内存 | 单颗DDR4,标配1GB/2GB | 可选4GB |
存储器 | 标配8GB eMMC | 可选4GB/16GB/32GB |
其他存储 | 32KB EEPROM | |
接口类型 | 邮票孔+LGA,222PIN | |
工作温度 | 商业级:0℃-70℃; 工业级:-40℃-85℃ | |
机械尺寸 | 43mmx45mm | |
操作系统 | Linux5.10,Ubuntu20.04 |
MYC-YG2LX 核心板电气参数列表
核心板扩展资源
项目 | 参数 |
Ethernet | 2* RGMII 信号 |
USB | 2*USB2.0 |
UART | 5* SCIF 2*SCI |
CAN | 2*CAN |
I2C | 4*I2C |
SPI | 3*SPI |
ADC | 8*ADC |
DISPLAY | 1*MIPI DSI 1*RGB |
CAMERA | 1* MIPI CSI 1* Parallel CSI |
AUDIO | 4* SSI 1*SRC |
MYC-YG2LX 核心板扩展信号资源列表
开发板参数
功能 | 参数 | |
系统 | POWER | 12V DC |
KEY | 1路复位按键、1路用户按键、1路ON/OFF按键 | |
BOOT SET | 1路拨码开关 | |
SD | 1路Micro SD卡槽 | |
DEBUG | 1路调试串口,1路JTAG调试接口 | |
QSPI | 板载QSPI | |
通讯接口 | WIFI/BT | 板载WIFI模块 |
5G/4G | 1路M.2 B型插座5G/4G模块接口 2路SIM卡座 | |
Ethernet | 2路10/100/1000M以太网接口 | |
USB | 2路USB2.0 HOST接口,采用Type-A接口 1路USB2.0 OTG接口,采用Type-C接口 | |
UART | 4路UART接口,其中UART0用于调试 | |
CAN | 1路CAN接口,通过扩展接口引出 | |
多媒体接口 | DISPLAY | 1路LVDS显示接口 1路HDMI显示接口 1路RGB显示接口 |
CAMERA | 1路MIPI CSI摄像头接口 | |
AUDIO | 1路音频输入输出接口 | |
扩展接口 | RPI Interface | 1路2.54mm间距的40PIN排针,GPIO/I2C/UART/SPI/CAN |
MYD-YG2LX 外设接口资源列表
