MYC-C335X-GW核心板及开发板

TI AM335X处理器,面向工业网关+HMI场景

采用TI AM335X cortex-A8高性能处理器,主频高达1GHz;

支持光口,WiFi/蓝牙,4G LTE等高速通信应用接口;

提供Linux以及MYIR MEasy IOT Demo软件支持;

采用板对板连接,核心板体积减少45%;

适用于家庭和工业自动化,消费类医疗器械、智能收费系统、智能收货机应用场景。

专注家庭和工业领域的嵌入式应用

MYC-C335X-GW核心板及开发板,为IOT、HMI人机接口等应用提供尽可能完善的开发资源,适用于家庭和工业自动化,消费类医疗器械、智能收费系统、智能收货机等。

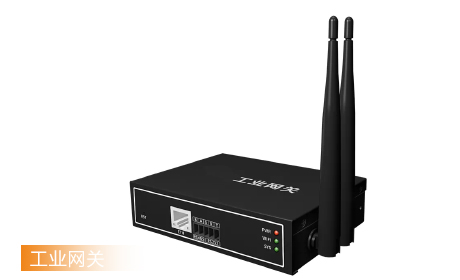

AM335x应用领域
AM335x应用领域
AM335x应用领域
AM335x应用领域
AM335x应用领域
AM335x应用领域

一颗强大的“芯”

MYC-C335X-GW核心板及开发板,AM335X系列器件拥有 ARM Cortex-A8内核的高性能、低功耗的特性,可以提供相同成本下最高的 DMIPS;同时提供3D图形加速和关键外设的集成可满足各种应用需要。可选的3D图形加速器性能高达20 M/tri/s,对 LPDDR1/DDR2/DDR3内存的支持,独立PRU子系统为产品设计提供附加灵活性。对 Ethercat和 Profibus的可选支持,更进一步地满足工业设计的需要。
AM335x处理器

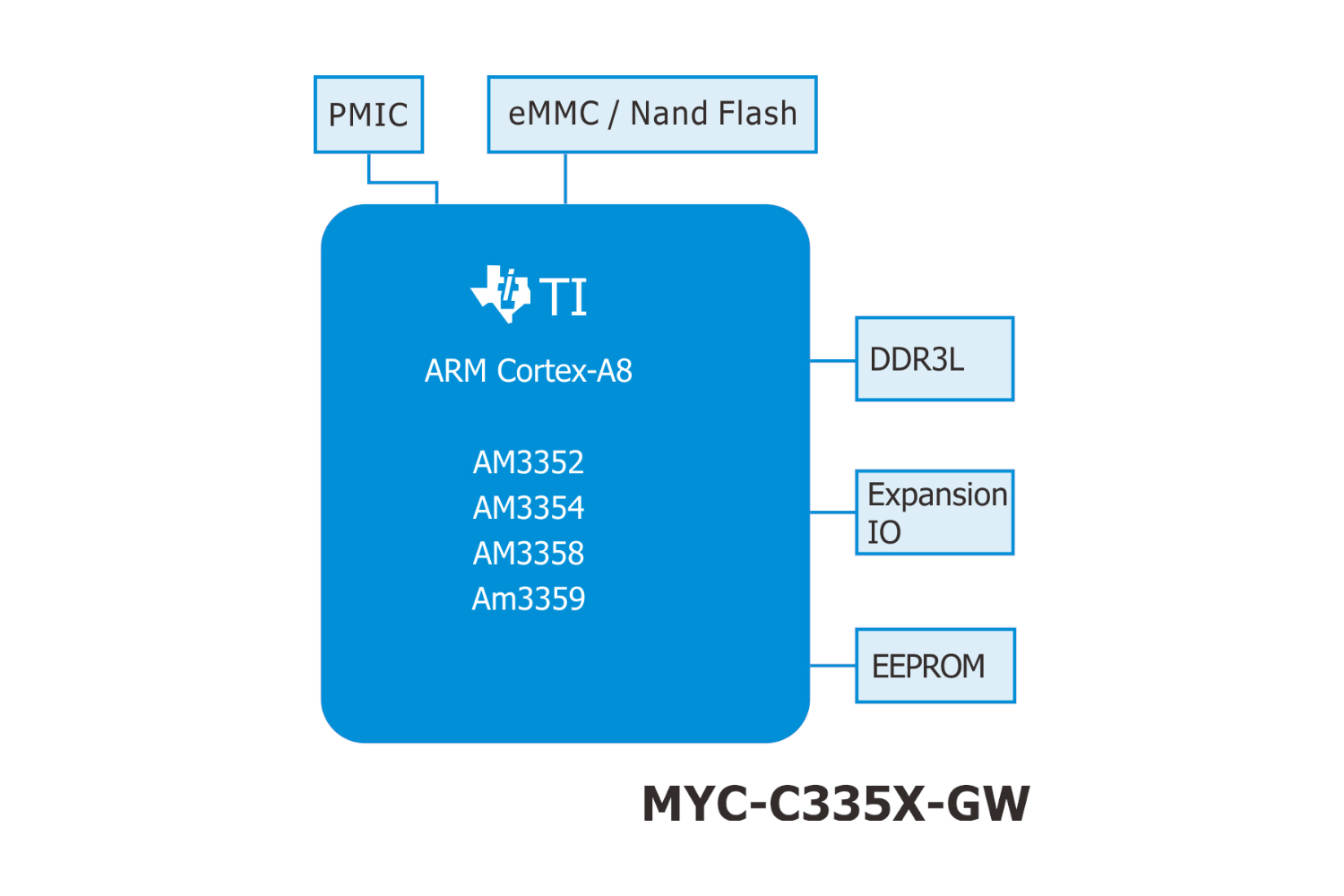

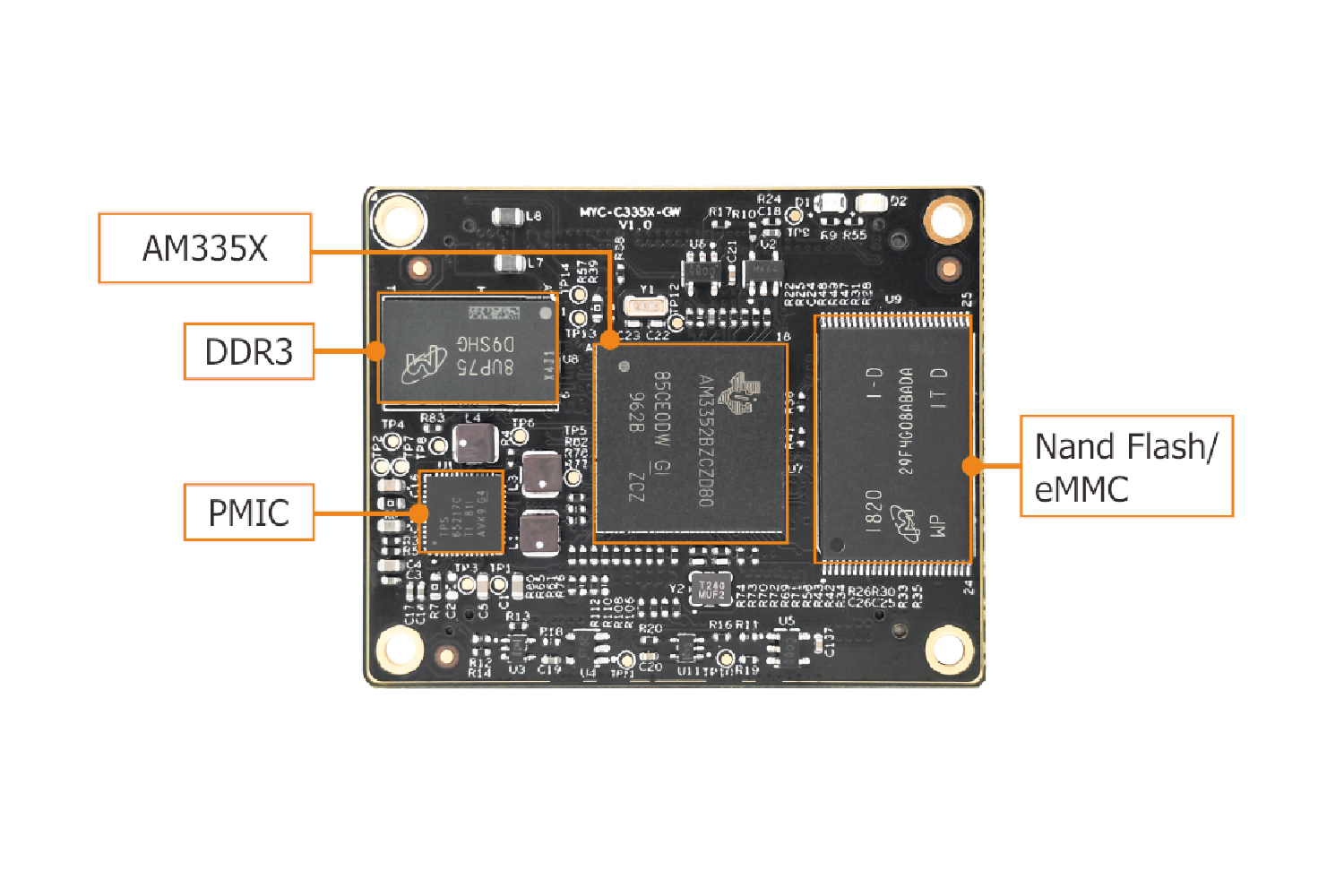

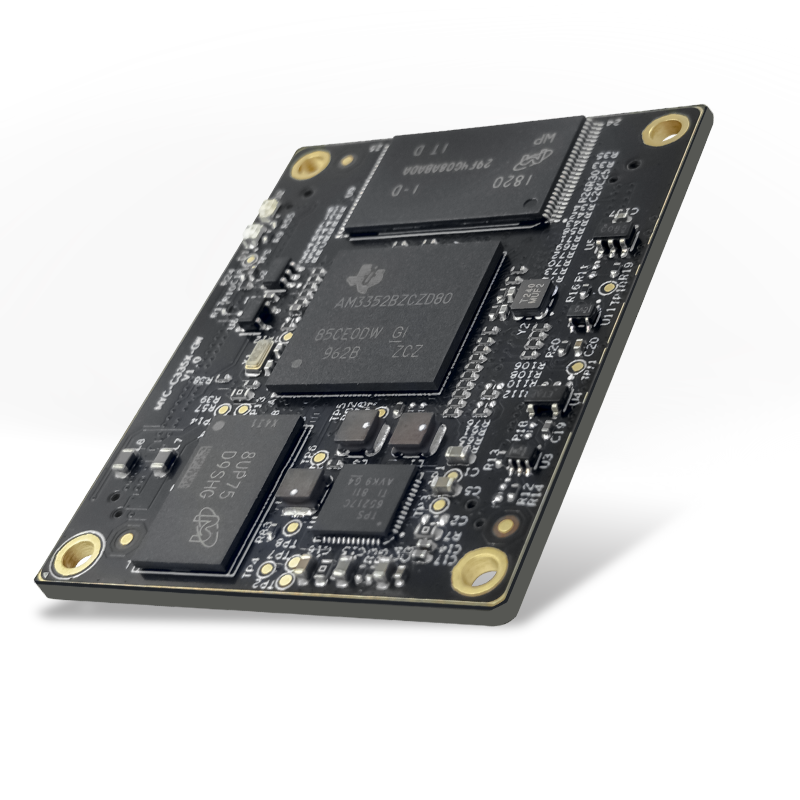

核心板标注图、框架图

MYC-C335X-GW核心板及开发板,主频高达1Ghz,板上集成DDR3、flash/eMMC、EEPROM等内存以及PMIC电源管理芯片, 8层高密度高速电路板设计,采用板对板连接器进行信号扩展,满足用户产品的快速开发;底板设计了12V电源供电、双千兆以太网、LVDS、RGB LCD、用于4G LTE的MINI PCI-E接口、WIFI及蓝牙模块、USB HOST、RS485、RS232等外设接口。

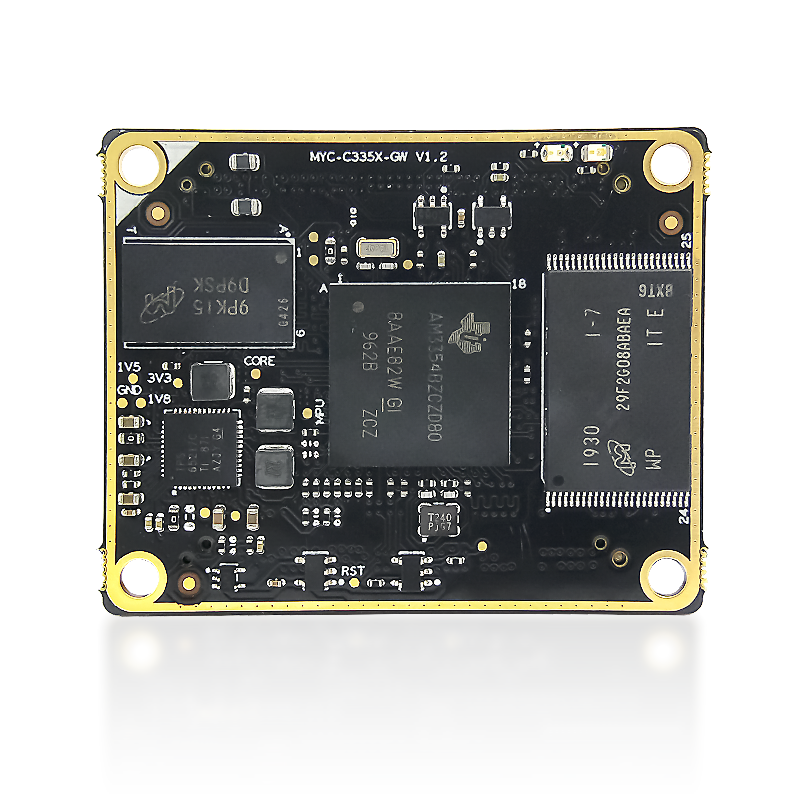

AM335x核心板
AM335x核心板

选料、设计、测试认证全方位保证

MYC-C335X-GW核心板及开发板,经过一系列的软硬件测试,保障产品性能稳定关键信号质量测试、高低温测试、软件压力测试,24小时无故障运行,适应严苛工业环境。
  • AM335x核心板通过各类测试
    AM335x核心板通过各类测试
    AM335x核心板通过各类测试
    AM335x核心板通过各类测试
    AM335x核心板通过各类测试
    AM335x核心板通过各类测试

工业物联网时代,为您的网关设计量身打造

MYC-C335X-GW核心板及开发板满足物联网MQTT、TCP/IP等多种协议,让您的设备轻松上云,让边缘计算变得简单快捷,让终端设备的连接更稳定可靠。
AM335x核心板接口丰富,性价比高

丰富的开发资源

MYC-C335X-GW核心板及开发板,提供 Linux 操作系统的驱动支持,随同开发套件与相关资料。为开发者提供了稳定的设计参考和完善的软件开发环境,能够有效帮助开发者提高开发效率、缩短开发周期、优化设计质量、加快产品研发和上市时间
AM335x开发资源

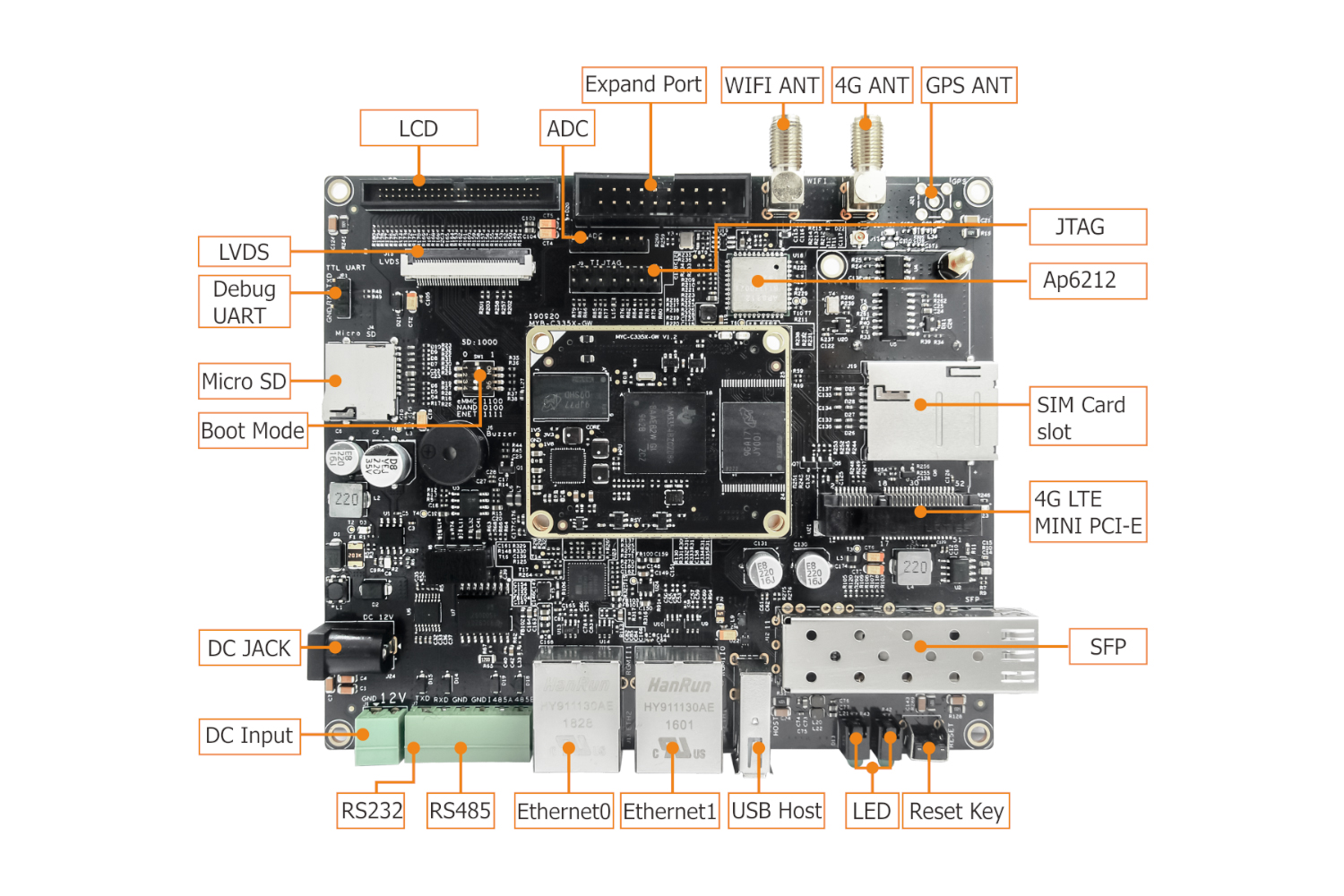

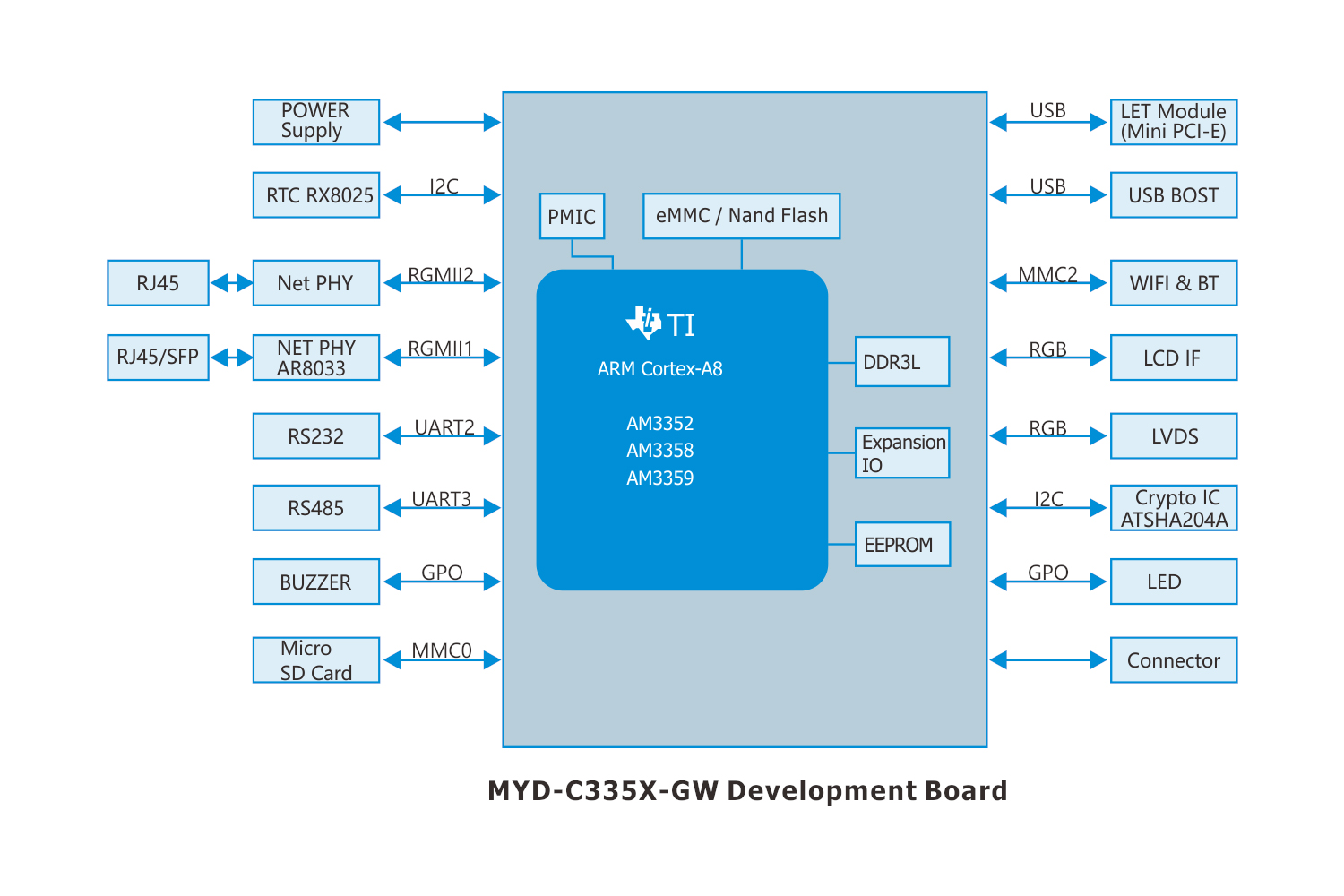

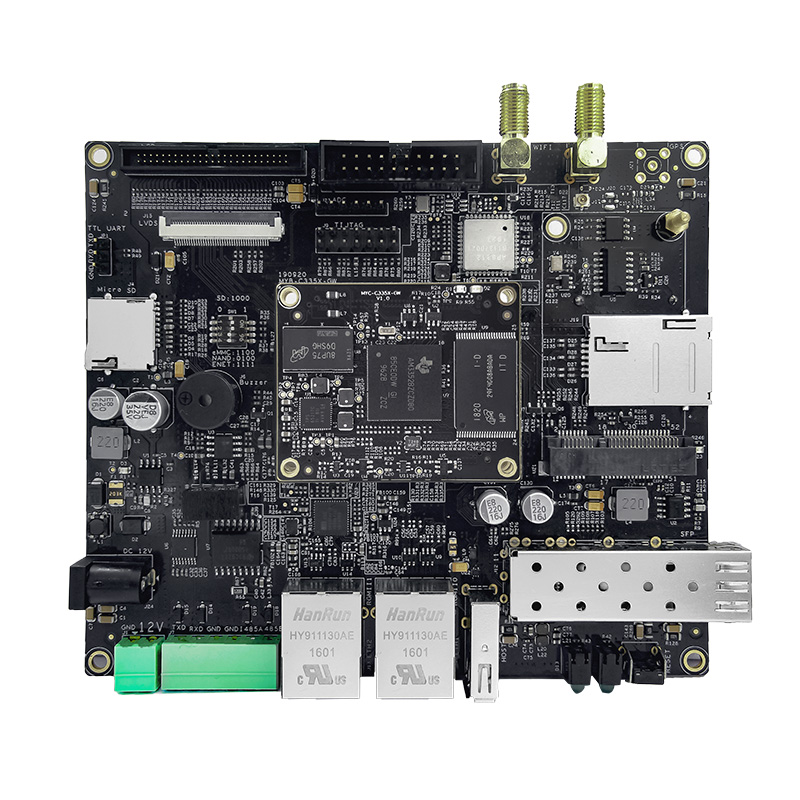

开发板套件标注、框架图

各种外设给足,适合应用广泛

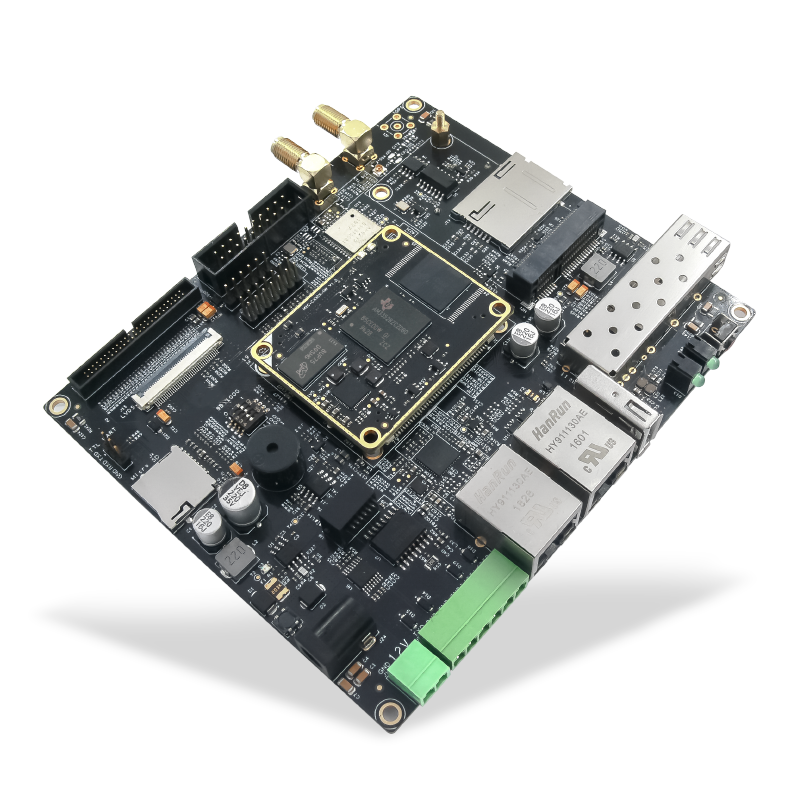

AM335x开发板
AM335x开发板

规格参数

AM335X系列处理器有多款配置参数,从高端过渡到低端,达到性价比最优,且系列处理器管脚PIN对PIN兼容,方便客户进行产品升级。
项目 参数 配置
CPU AM335x 可选
电源管理芯片 TPS65217C 标配
DDR3/DDR3L 256MB,512MB容量可选,支持最大1GB 可选
Nand Flash Nand Flash 容量可选256MB,512MB,1GB 可选
eMMC 标配4GB,容量可选 可选
Expand IO Connector 信号连接:80 PIN*2 标配
核心板连接器:FCI 10140607-081802LF
底  板连接器:FCI 10140609-081802LF
核心板工作温度 商业级:0℃ - +70℃,工业级:-40℃ - +85℃ 可选
核心板PCB尺寸 50x40x1.6mm 标配
核心板PCB工艺 8层板设计,沉金,独立的完整接地层,无铅工艺 标配


右滑表格查看更多内容

规格型号

核心板型号主频内存存储器工作温度
MYC-C3354-256N256D-80-I-GW800MHz256MB  DDR3L256MB  Nand Flash-40℃  - +85℃(工业级)
MYC-C3354-4E512D-80-I-GW800MHz512MB  DDR3L4GB  eMMC-40℃  - +85℃(工业级)
开发板型号主频内存存储器工作温度
MYD-C3354-256N256D-80-I-GW800MHz256MB  DDR3L256MB  Nand Flash-40℃  - +85℃(工业级)
MYD-C3354-4E512D-80-I-GW800MHz512MB  DDR3L4GB  eMMC-40℃  - +85℃(工业级)


右滑表格查看更多内容

选配模块

功能类型说明详情链接
摄像头MY-CAM002U   USB摄像头模块查看详情
电阻式触摸屏MY-TFT070RV2   7寸电阻式触摸屏查看详情
电容式触摸屏MY-TFT070CV2    7寸电容式触摸屏查看详情
液晶屏MY-TFT043RV2   4.3寸 电阻触摸液晶屏查看详情
右滑表格查看更多内容

资料下载

资料名称 类型 大小 下载/查看
米尔产品手册 pdf 21.5 MB download
MYD-C335X-GW产品介绍 pdf 1002.49 KB download
右滑表格查看更多内容
