面向CRA与IEC 62443的四层防线-米尔基于RV1126B核心板

2026-10-29

来源：米尔电子

从 OTP 根信任到签名 OTA

一台装在输电铁塔上的监拍装置，外壳上只有四颗防拆螺丝。谁把它拆下来带回实验室，eMMC 焊下来就是一份完整的固件副本——算法、模型、标定参数、辛苦调出来的图像参数，全在里面。

这是安防与电力行业二十年的老问题，过去靠"抄了也没用"糊过去。2026 年 9 月 11 日起，欧盟《网络韧性法案》的漏洞与事件报告义务已经生效；2027 年 12 月 11 日全面适用之后，"固件能不能被读出来"从商业风险变成了监管问题。

RV1126B 在这件事上有一张别人少提的牌：OTP 里预留了 16 字节固件加密密钥。配合签名启动与分区加密，一台设备可以做到——固件既改不了，也读不出。

核心结论

一条链：BootROM 读 OTP 里的公钥哈希 → 验 Loader → 验 OP-TEE 与 U-Boot → 验 Kernel 与 DTB → ramdisk 校验系统分区。任何一级被替换，设备起不来。
两把锁：签名解决"改不了"，固件加密解决"读不出"。前者是标配，后者是 RV1126B 相对同代平台多出来的那一把。
一条通道：CMS 签名 OTA，升级包被改一个字节就装不进去——这是"支持期内能修漏洞"的技术前提。

先分清你的产品走哪条路

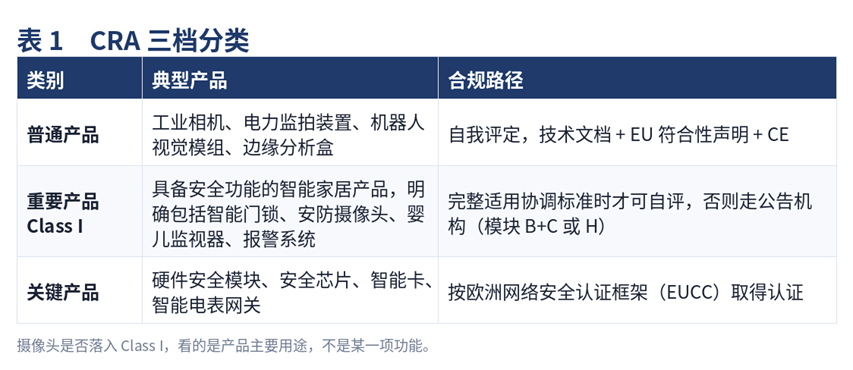

CRA 把含数字元素的产品分成三档，合规成本差一个量级。这一档定错，后面所有工作都白做。

这里有个容易被忽略的细节：同样是摄像头，命运不同。家用安防摄像头、可视门铃、婴儿监视器被 CRA 附件三第 17 项明确点名，属于 Class I；而装在变电站、风机、产线上的工业监拍设备，走普通产品路径。但两条路的技术底座是同一套——证明固件可信、系统未篡改、数据有保护、漏洞修得进去，差别只在证据多严、由谁来看。

时间表：2024-12-10 生效 → 2026-09-11 第 14 条报告义务适用（24 小时预警、72 小时通知、补救后 14 天最终报告，已上市产品同样受管）→ 2027-12-11 全面适用。罚则上限 1500 万欧元或全球年营业额 2.5%。

四层防线，一张图看完

RV1126B 的安全体系不是"有没有加密"这种单点问题，而是四层叠加、一条链贯穿。下图是这套体系的整体结构：底层是 OTP 与安全硬件，往上依次是安全存储、安全启动、系统完整性保护。

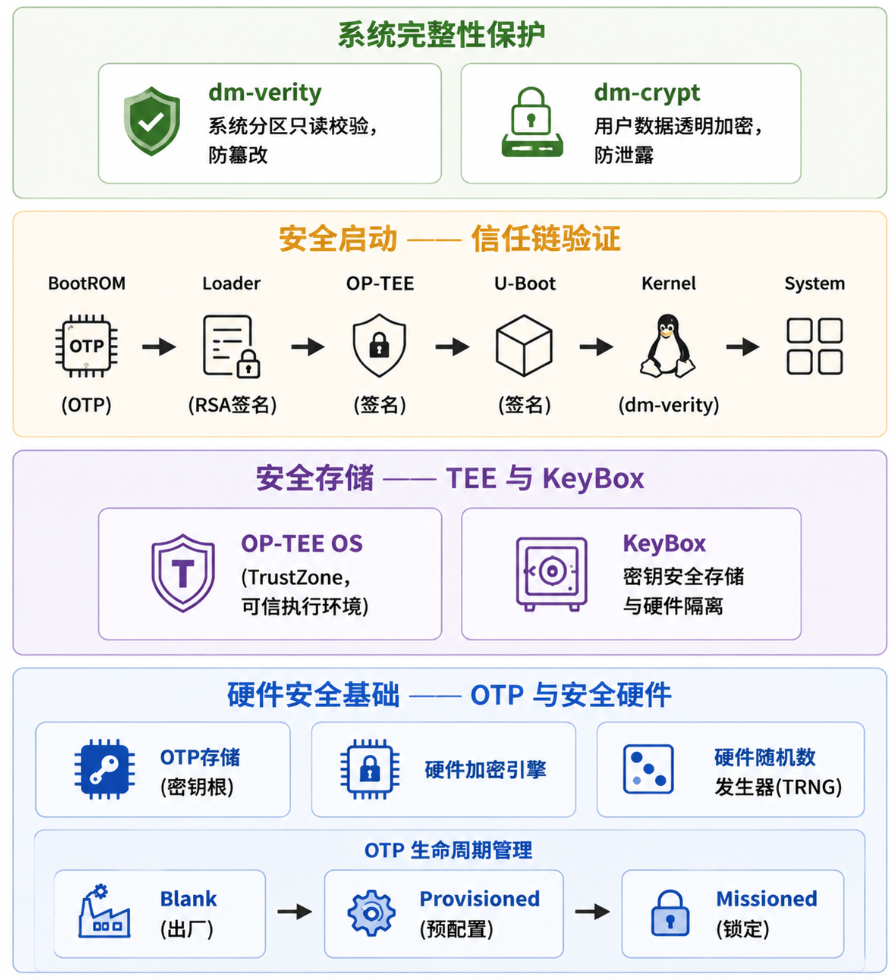

图 1 四层安全架构。从 OTP 根信任出发，逐级向上建立信任，最终由 dm-verity / dm-crypt 保护系统分区。

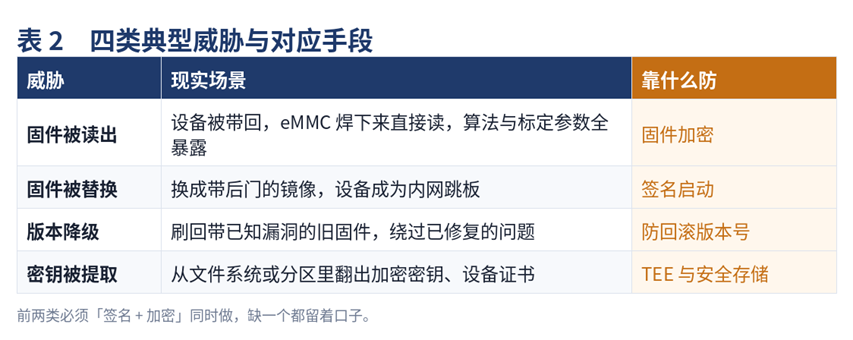

装在野外、车里、产线边上的设备，威胁一大半来自物理接触。机房里的设备怕网络攻击，无人值守的设备怕的是"被拆开"：

注意第一行和第四行的区别：签名能拦住"换固件"，拦不住"读固件"。很多方案只做了签名，客户把设备拆开一看，算法和参数照样一览无余。这就是固件加密存在的意义。

安全启动：一级验一级

Rockchip SDK 支持 FIT 与 AVB 两种方案。RV1126B 走 FIT——U-Boot 原生格式，把 Kernel、DTB、Ramdisk 打进一个包，用 RSA 签名保证完整性，结构清晰、调试直观。

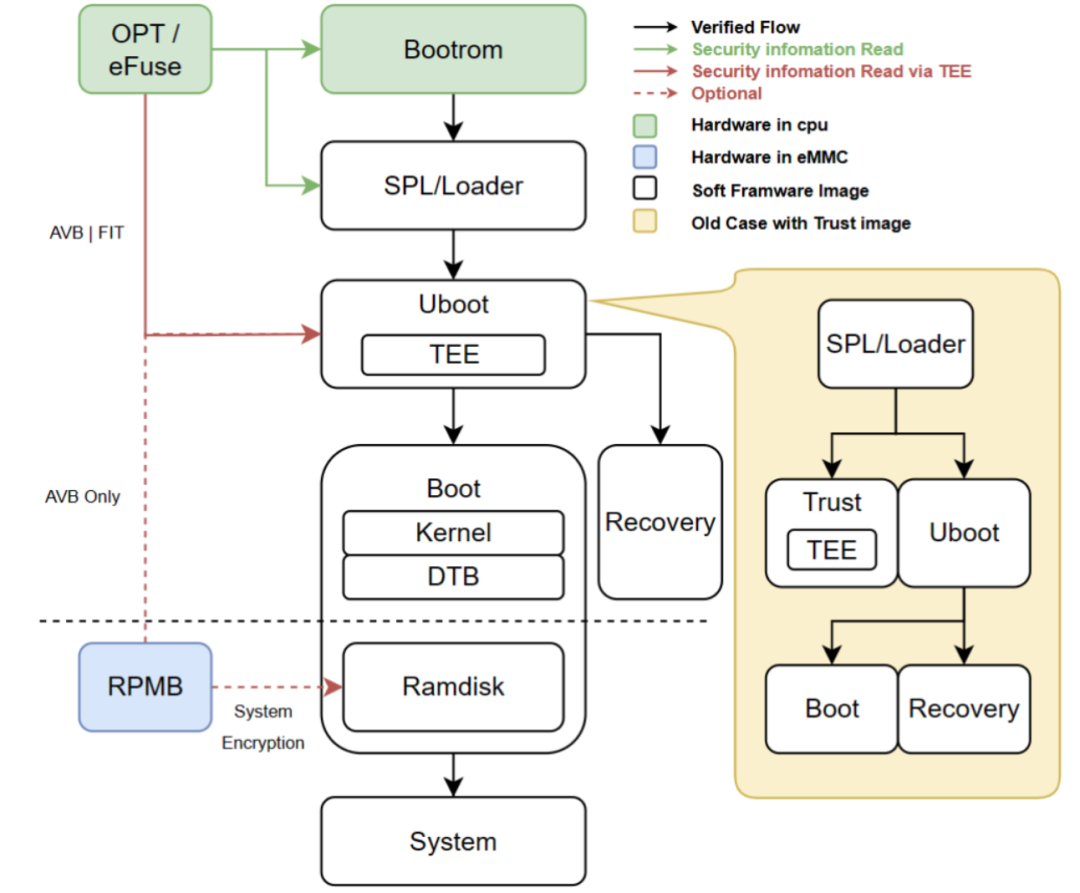

图 2 安全启动流程。从 Maskrom 到 Kernel 统一用同一把 RSA 公钥完成校验，公钥哈希存在 OTP / eFuse 里。

整条链是串起来的，每一级只信上一级交给它的公钥：BootROM 用 OTP 里的哈希验证 Loader 的公钥，再用公钥验签名；Loader 用自带公钥验 OP-TEE 与 U-Boot；U-Boot 验 Kernel 与 DTB；最后 ramdisk 校验系统分区。中间任何一环被换掉，链就断在那一级。

验证不靠猜，启动日志会逐项打印结果。下面几行是关键：

## Checking uboot 0x40200000 ... sha256(145e7e73bc...) + OK## Checking optee 0x48400000 ... sha256(3d874a02ad...) + OKrollback index: 10 >= 0(min), OK

前两行说明固件验签通过，最后一行 rollback index 就是防回滚的证据：当前固件版本 10，设备允许的最低版本 0，通过。设备刷过新版后最低版本会抬升，再塞旧镜像进来就在这一行失败。

两个必须提前知道的坑：

① 烧写公钥哈希到 OTP 不可撤销。默认关闭烧 key 功能，此时 loader 可被替换；一旦烧录成功，安全启动永久使能。烧没烧成，看 bootargs 里有没有 fuse.programmed=1。

② 开启签名校验会连带关闭 U-Boot 命令行，量产固件按 Ctrl+C 也进不去。调试阶段务必先跑通再烧 key。

三级安全等级：一机一密到什么程度

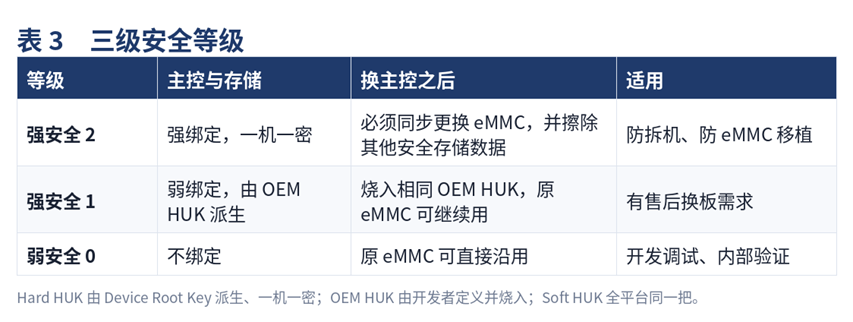

"一机一密"这句话经常被滥用。在 Rockchip 的体系里它有精确的三档定义，由 OTP 里的安全等级决定，核心差别在于用哪把密钥去派生 RPMB Key 与安全存储密钥。

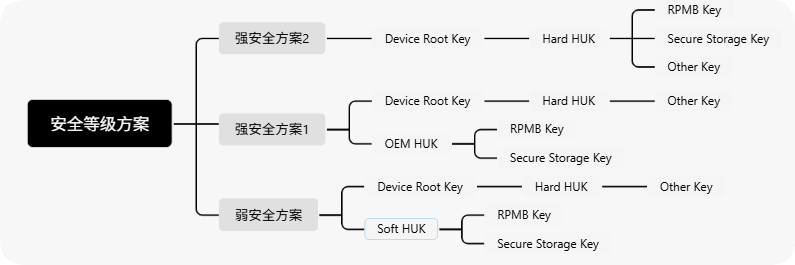

图 3 三种安全等级的密钥派生路径。越往下，主控与存储的绑定越松，售后换板越方便，防护强度也越低。

这条必须写进产线 SOP：芯片只支持配置一次安全等级，之后无法修改。SDK 默认 level 0，如果已经烧了 level 0 的固件，再烧 level 1 或 level 2 的固件可能起不来。安全等级是产品定义阶段就要拍板的事，不是量产前再调的参数。

系统完整性：校验防篡改，加密防读取

安全启动管的是"启动时"，系统跑起来之后还得管。系统分区动辄十几个 GB，开机整体算一遍哈希不现实，所以走内核的 Device Mapper：按 4 KB 切片算哈希、多层迭代，生成 Hash-Map 与 Root-Hash，读哪块验哪块。

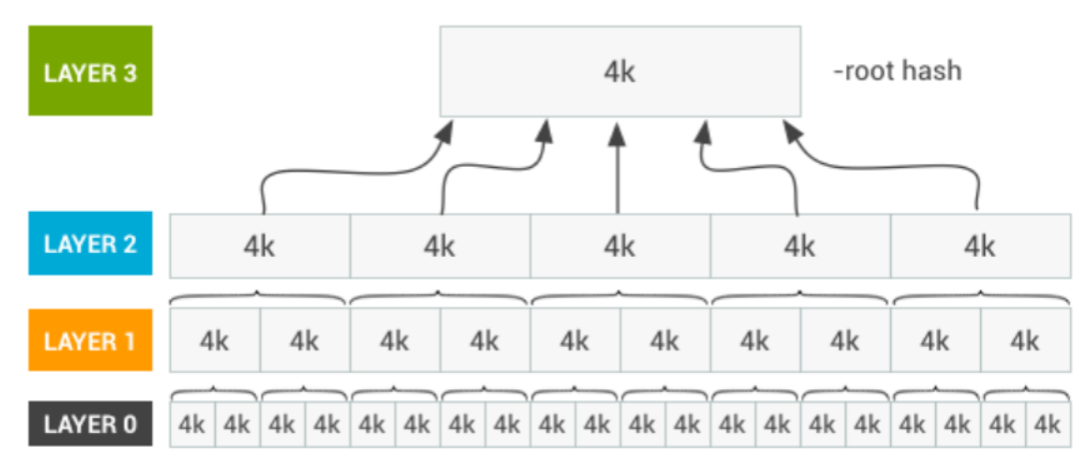

图 4 分层哈希结构。Root-Hash 先校验 Hash-Map，Hash-Map 再校验每个 4 KB 数据块，层层收敛。

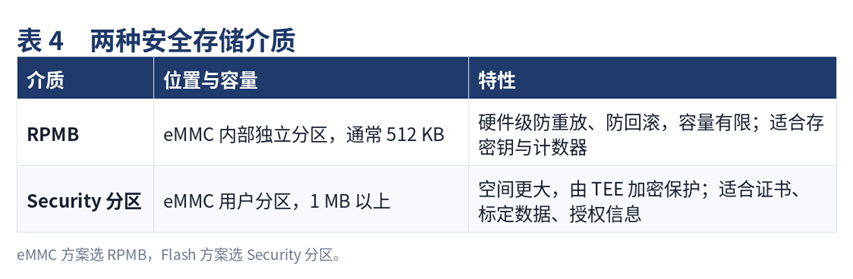

两种方案按需求选一个：system-verity 做块级完整性校验，Hash-Map 附在镜像后面、Root-Hash 打包进 ramdisk，被改过的块一读就报 I/O 错误；system-encryption 做透明加密，写入自动加密、读取自动解密，密钥存在 RPMB 或 Security 分区。

加密方案的密钥处理更绕一层：编译阶段把密钥明文写进 misc 分区，首次开机由 ramdisk 读出、经 KeyBox 写入 RPMB，然后把 misc 里的明文擦掉。整个过程只发生一次，之后密钥只存在于安全存储里。

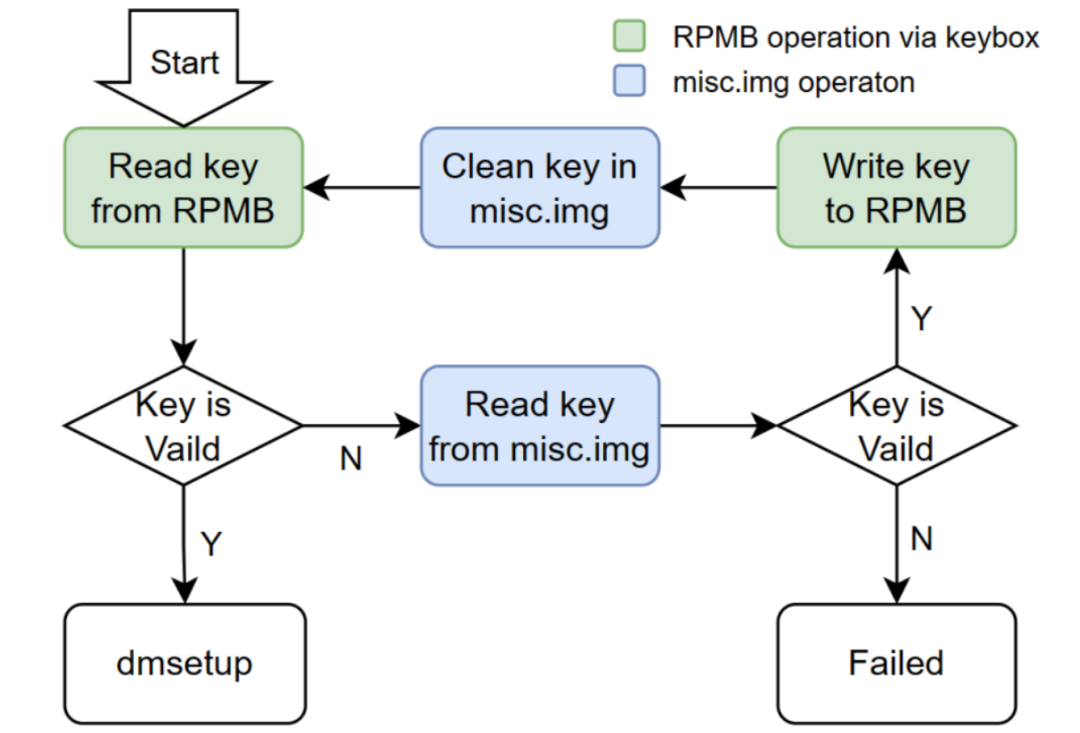

图 5 密钥处理流程。绿色为经 KeyBox 的 RPMB 操作，蓝色为 misc.img 操作；写入 RPMB 后立刻清理 misc 中的明文。

性能要说实话：Device Mapper 的校验是实时的，固件越大越划算，但存储读速度会略受影响。如果产品对连续写入吞吐敏感（比如多路录像），建议只对系统分区开校验，数据分区按需评估。

密钥放哪，补丁怎么送进去

ARM TrustZone 把 SoC 划成两个世界：Linux 跑在非安全世界，即使被攻破也碰不到安全世界的数据；OP-TEE 和各类 TA 跑在安全世界，通过 SMC 指令切换。Rockchip 的 KeyBox 就是跑在 OP-TEE 里的密钥管理 TA，上层应用通过它读写密钥。

KeyBox 本身还做了运行限制——必须在 PID=1 的进程中运行、只在 ramdisk 阶段可用，防止被从 ramdisk 里单独"烤"出来用。TA 也支持版本号防回滚，定义版本号后不允许降级。

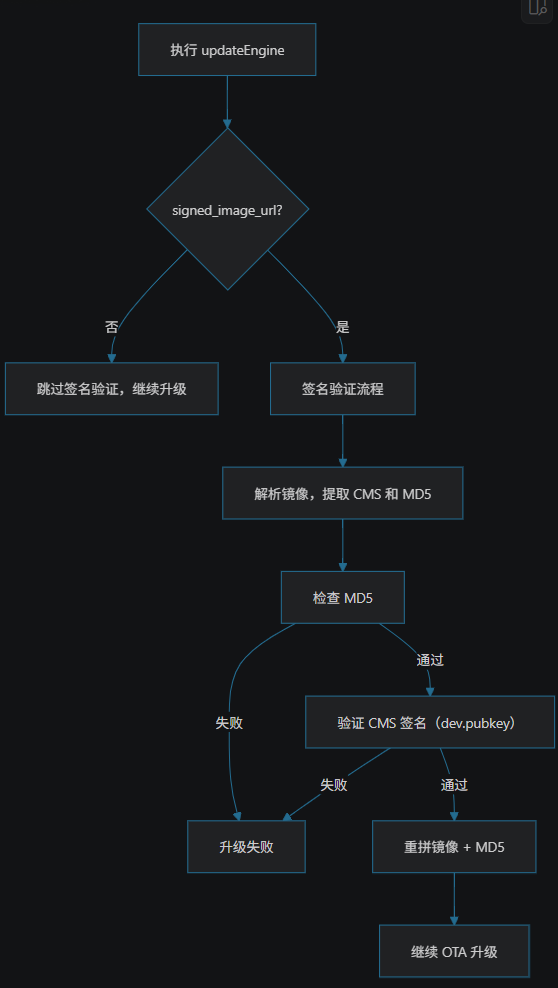

前面所有防护，最终都要回答一个问题：出了漏洞，你怎么把补丁送进去？如果升级通道本身不可信，前面做得再严，一次 OTA 就能全盘推翻。米尔基于RV1126B核心板用 CMS 标准结构给 OTA 镜像签名，和签 uboot、kernel 用同一组密钥，最终镜像是镜像体 + CMS 签名 + 32 字节 MD5三段。
